SDA055-MF20-XXX RS485总线伺服驱动器

●  采用DSP(数字信号处理器)芯片,大大加快了数据的采集与处理速度

●  使用最新的功率器件IPM,使驱动器体积大为减小

●  监视功能允许显示24个参数状态

●  具有脉冲位置及模拟速度二种输入控制方式

●  高速度、高精度:最高转速可达3000转/分,回转定位精度1/10000转

图纸下载:
  • 产品详情
  • 相关产品
特点

●  采用DSP(数字信号处理器)芯片,大大加快了数据的采集与处理速度

●  应用大规模门阵列电路,使产品具有很高的可靠性

●  使用最新的功率器件IPM,使驱动器体积大为减小

●  监视功能允许显示24个参数状态

●  具有脉冲位置及模拟速度二种输入控制方式

●  外观简洁、结构紧凑


性能

●  宽速比、恒转矩:调速比为1:5000

●  高速度、高精度:最高转速可达3000转/分,回转定位精度1/10000转

●  输出功率:0.2~2.2KW


应用行业

●  数控机床:雕铣机、雕刻机、弹簧机、火花机、线切割、飞剪设备等

●  电子设备:卷绕机、剥线机、锂电池生产设备、点胶机、陶瓷设备等

●  包装设备:灌胶机、定长切割机、纸巾机械、纸尿裤设备等

●  纺织设备:横机、袜机、圆边机、绣花机、纺纱机、针织机等

●  印刷设备:丝印机、套印机、移印机等

●  激光设备:雕刻机、切割机、打标机等


技术参数


伺服驱动器型号

SDB06-MF20-□□□

SDB10-MG20-□□□

输入电源

单相或三相

交流220V(-15%~+10%)50~60Hz

控制方式

采用数字化交流正弦波控制方式及应用最优PID算法完成PWM控制

反馈信号

增量式编码器2500P/R带UVW位置信号控制

位置输出信号

可设置输出脉冲倍率的电子齿轮输出,外加Z相集电极开路输出方式

保护功能

过流、短路、过载、主电路过压/欠压、制动异常、编码器异常、超速、位置超差等

控制模式

位置控制、速度控制、试运行、JOG运行

再生制动电阻

内置(60W,40Ω)

特性

速度频率响应

200HZ或更高

速度波动率

<0.03(负载0~100%);<±0.02(电源-15~+10%)(数值对应额定速度)

调速比

1:5000

脉冲频率

≤500kHz

控制输入

①伺服开启、②报警清除、③正转驱动禁止、④反转驱动禁止、⑤偏差计数器清零/速度选择1 ⑥指令脉冲禁止/速度选择2、⑦多功能输入口1、⑧多功能输入口2

控制输出

伺服准备好、伺服报警、定位完成/速度到达

位置控制

输入方式

指令脉冲+符号、正转脉冲/反转脉冲、二相正交指令脉冲

电子齿轮

1~32767/1~32767

反馈脉冲

10000脉冲/转

速度控制

外部指令/4种内部速度

加减速控制

参数设置1~10000ms/1000r/min

监视功能

速度、当前位置、位置指令、位置偏差、电机转矩、电机电流、直线速度、位置指令脉冲频率 转子绝对位置、输入输出端子信号、运行状态等

操作

LED数码管、按键

重量

2kg

使用环境

温度

工作:0~50℃ 存储:-20℃~65℃

湿度

小于90%(无结露)

海拔

≤1000米

振动

小于0.5G(4.9m/S2),10~60Hz(非连续运行)

※ 其他特殊规格请与英士达机电或代理商洽谈。


外形图


交流伺服驱动器

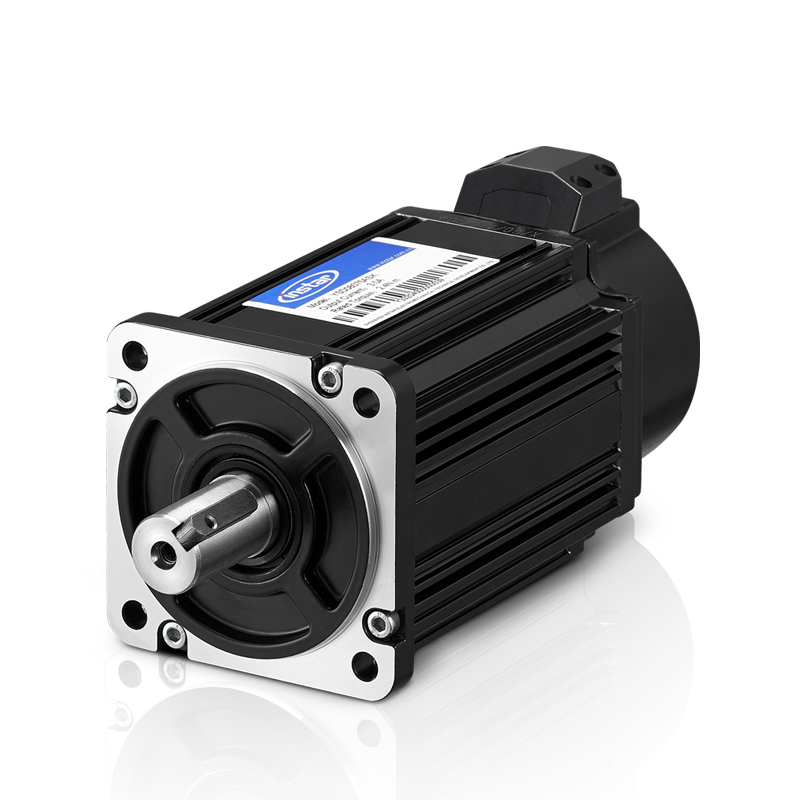

  • □80mm 系列 伺服电机
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V / 三相 AC380V
    → 尺寸:
    80mm
    → 极对数:
    4对极
    → 额定扭矩:
    1.27N.m、2.4N.m、4N.m
    → 额定功率:
    400W、750W、1KW
    → 额定转数:
    2500rpm、3000rpm
  • □86mm 系列 伺服电机
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V / 三相 AC380V
    → 尺寸:
    86mm
    → 极对数:
    4对极
    → 额定扭矩:
    2.4N.m、4N.m
    → 额定功率:
    750W、1KW
    → 额定转数:
    2500rpm、3000rpm
  • □80mm 系列 带刹车伺服电机
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V / 三相 AC380V
    → 尺寸:
    80mm
    → 极对数:
    4对极
    → 额定扭矩:
    1.27N.m、2.4N.m、4N.m
    → 额定功率:
    400W、750W、1KW
    → 额定转数:
    2500rpm、3000rpm

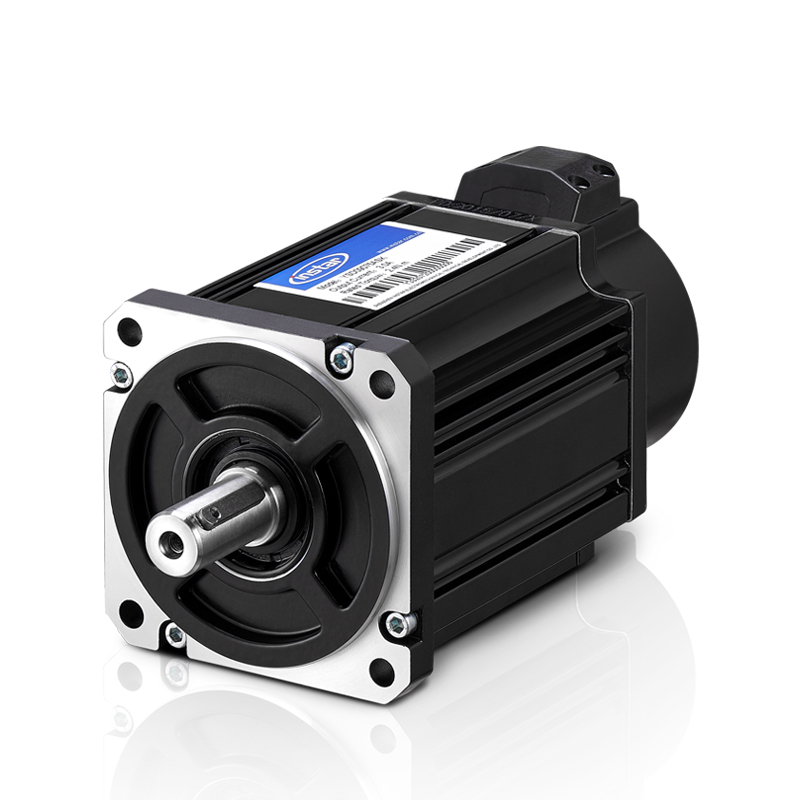

  • □86mm 系列 带刹车伺服电机
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V / 三相 AC380V
    → 尺寸:
    86mm
    → 极对数:
    4对极
    → 额定扭矩:
    2.4N.m、4N.m
    → 额定功率:
    750W、1KW
    → 额定转数:
    2500rpm、3000rpm
  • □80mm 系列 伺服电机
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V / 三相 AC380V
    → 尺寸:
    80mm
    → 极对数:
    5对极
    → 额定扭矩:
    1.27N.m、2.4N.m、4N.m
    → 额定功率:
    400W、750W、1KW
    → 额定转数:
    2500rpm、3000rpm
  • □86mm 系列 伺服电机
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V / 三相 AC380V
    → 尺寸:
    86mm
    → 极对数:
    5对极
    → 额定扭矩:
    2.4N.m、4N.m
    → 额定功率:
    750W、1KW
    → 额定转数:
    2500rpm、3000rpm
  • □80mm 系列 带刹车伺服电机
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V / 三相 AC380V
    → 尺寸:
    80mm
    → 极对数:
    5对极
    → 额定扭矩:
    1.27N.m、2.4N.m、4N.m
    → 额定功率:
    400W、750W、1KW
    → 额定转数:
    2500rpm、3000rpm
  • □86mm 系列 带刹车伺服电机
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V / 三相 AC380V
    → 尺寸:
    86mm
    → 极对数:
    5对极
    → 额定扭矩:
    2.4N.m、4N.m
    → 额定功率:
    750W、1KW
    → 额定转数:
    2500rpm、3000rpm
