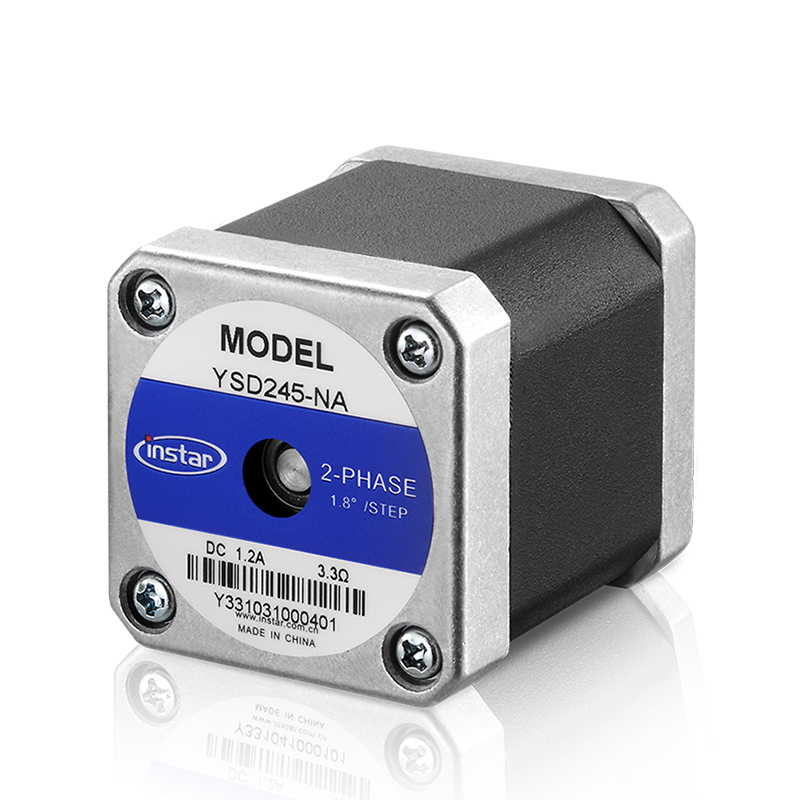

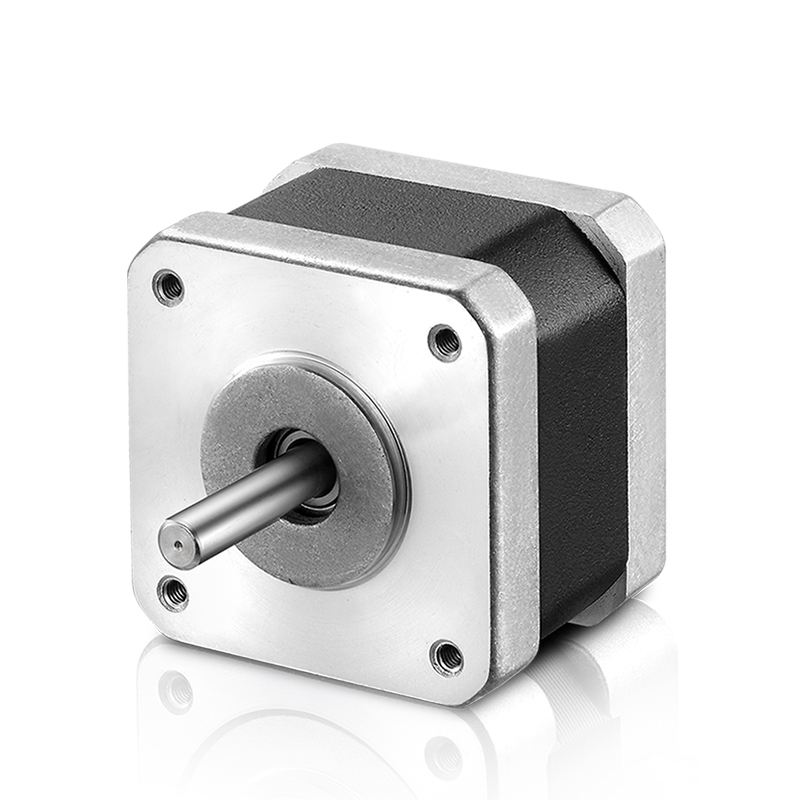

YSD343-NA3(背面)

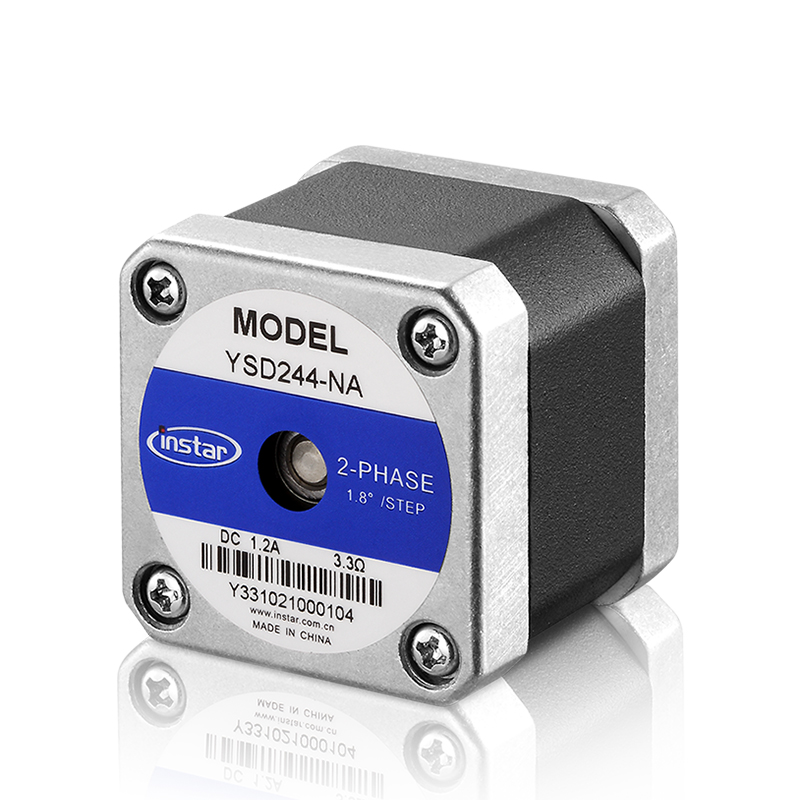

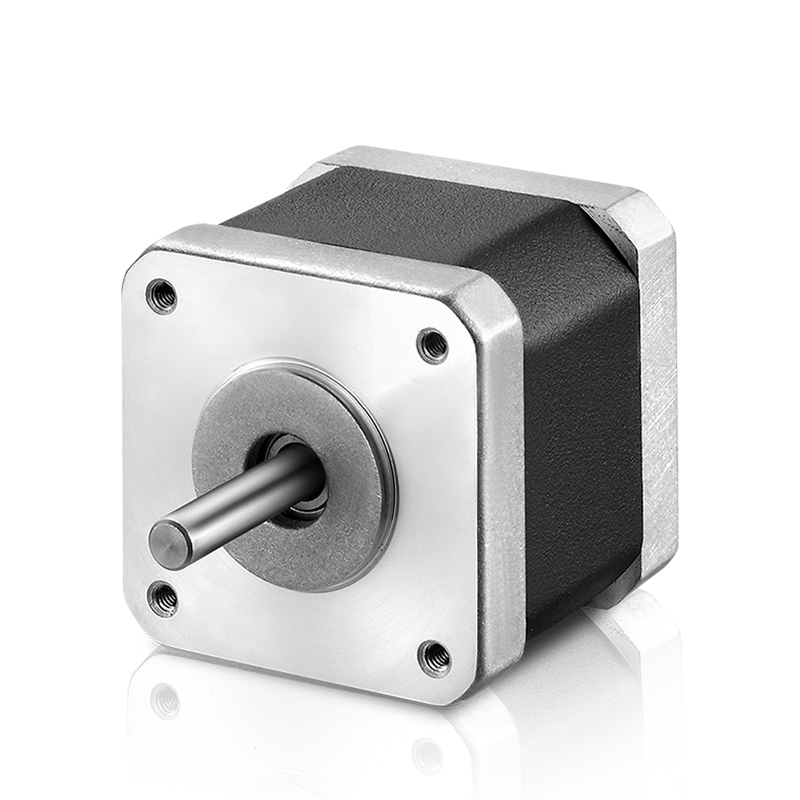

YSD343-NA3(背面)

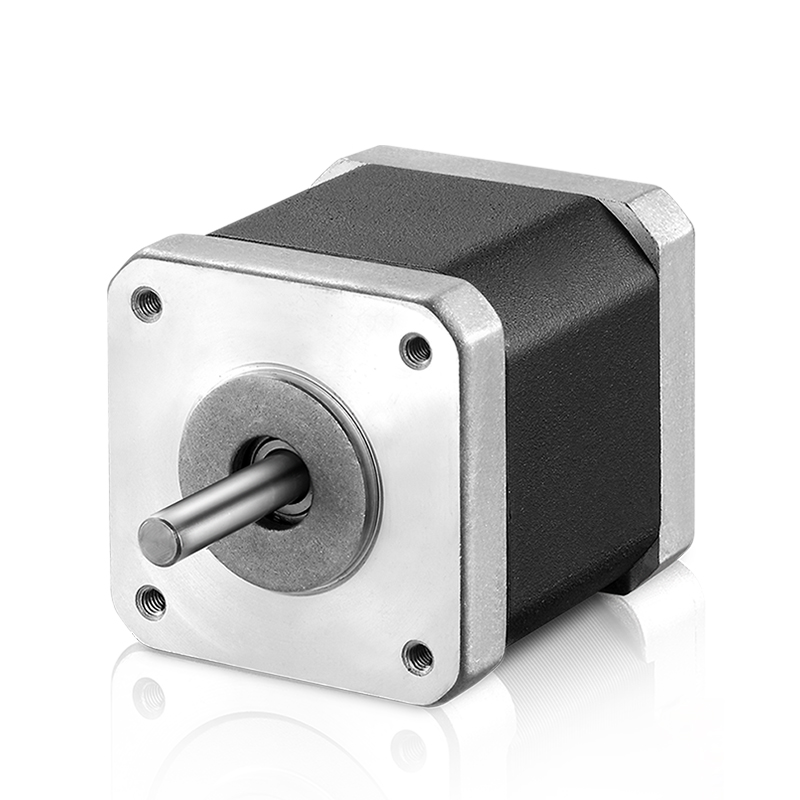

□42mm 系列 步进电机

●  法兰尺寸(□):42mm

●  步距角:1.2゜

●  电流 /相:3A

●  静力距:1~2.1kg-cm

●  引出线:3线

●  机身长度:34mm~48mm

图纸下载:
  • 产品详情
  • 相关产品

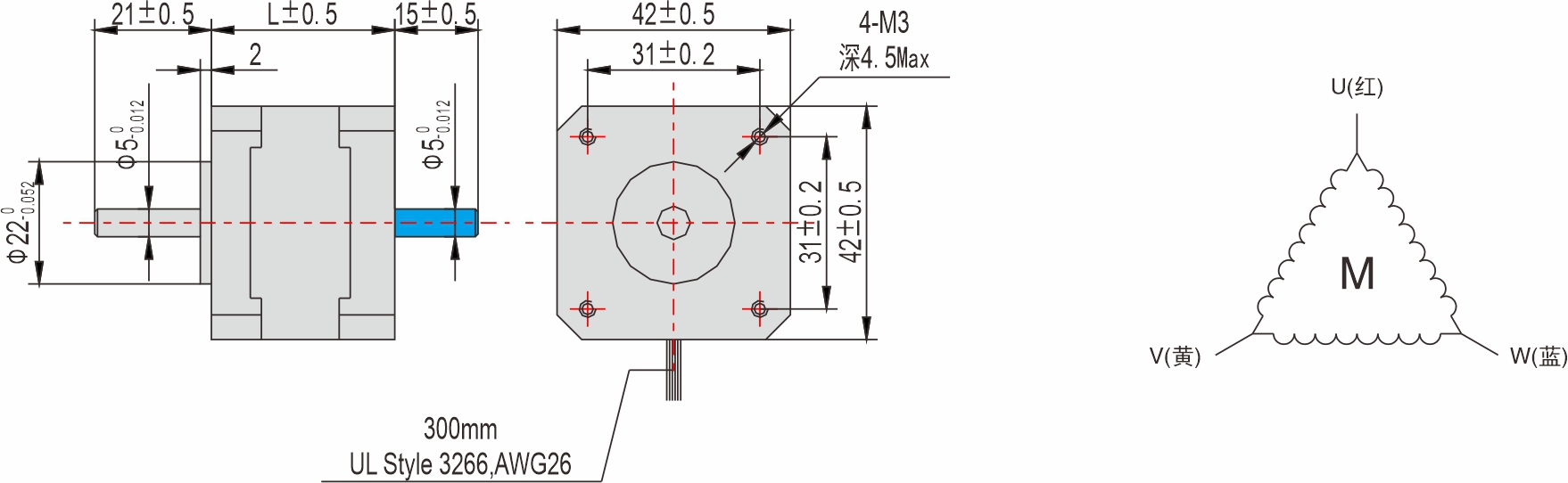

外形图


英士达机电 42mm步进电机

※ 此外形图为双转轴产品,单转轴产品则无              部分的转轴;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配偏心齿轮减速箱或行星减速箱、断电刹车、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

42mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD343-XXX

34

0.22

YSD344-XXX

40

0.28

YSD345-XXX

48

0.35


技术参数


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴

双轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD343-NA3

YSD343-NB3

SEA3M64

3

0.65

0.2

1

3

34

0.22

34

YSD344-NA3

YSD344-NB3

3

0.79

0.35

2

3

54

0.28

40

YSD345-NA3

YSD345-NB3

3

0.98

0.43

2.1

3

68

0.35

48

※ 其他特殊规格请与英士达机电或代理商洽谈。


定制出轴方式



英士达机电 圆轴 定制出轴方式



英士达机电 单扁丝 定制出轴方式



英士达机电 双扁丝 定制出轴方式



英士达机电 键槽 定制出轴方式

圆轴


单扁丝


双扁丝


键槽


英士达机电 滚花 定制出轴方式



英士达机电 滚齿 定制出轴方式



英士达机电 通孔 定制出轴方式



英士达机电 空心轴 定制出轴方式

滚花


滚齿


通孔


空心轴


英士达机电 螺纹轴 定制出轴方式



英士达机电 齿轮 定制出轴方式



英士达机电 同步轮 定制出轴方式



螺纹轴


齿轮


同步带轮




定制接口方式



英士达机电 42mm系列步进电机 定制接口方式



英士达机电 42mm系列步进电机 定制接口方式



英士达机电 56mm系列步进电机 定制接口方式

□42mm 系列

马达端接口:Moles 89401-1160

引线端接口:Moles 87369-1100


□42mm 系列

马达端接口:JST S6B-PH-K

引线端接口:JST PHR-6


□56mm 系列

马达端接口:JST S6B-FH

引线端接口:JST PHR-6


英士达机电 56mm系列步进电机 定制接口方式



英士达机电 56mm系列步进电机 定制接口方式



英士达机电 60mm系列步进电机 定制接口方式

□56mm  □60mm 系列

马达端接口:JST S11B-XH-A-1

引线端接口:JST XHP-11


□56mm 系列

马达端接口:JST S6B-XH-A-1

引线端接口:JST XHP-6


□60mm 系列

马达端接口:JST S7B-XH-A-1

引线端接口:JST XHP-7


技术参数


项目

技术参数

步距角

1.2゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

28N (距法兰面20mm)

轴向最大负载

10N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等
