□56mm 系列步进电机 - 深圳市英士达机电技术开发有限公司

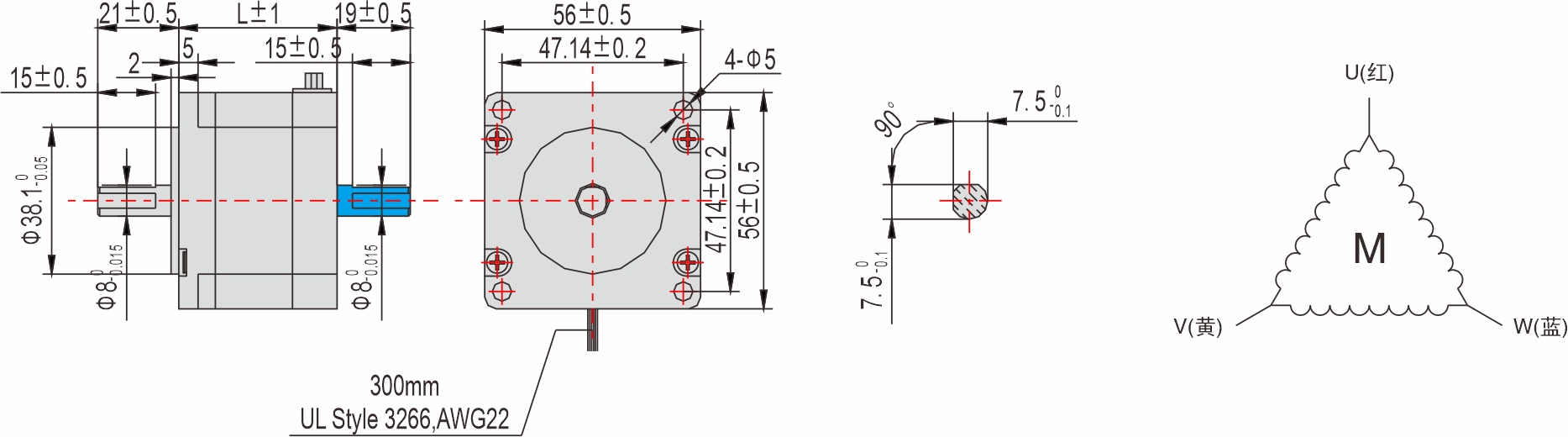

外形图

英士达机电 56mm步进电机

※ 此外形图为双转轴产品，单转轴产品则无部分的转轴；

※ 我们可以根据您的需求制定步进电机的电气参数，也可以增配偏心齿轮减速箱或行星减速箱、断电刹车、编码器等；

※ 步进电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证步进电机输出轴与负载的同心度。

56mm 系列

型号	外形尺寸	重量(kg)
	L(mm)
YSD354-XXX	40.5	0.5
YSD355-XXX	53.5	0.75
YSD358-XXX	76.5	1.1

技术参数

步进电机型号		驱动器型号	电流 /相	电阻 /相	电感 /相	静力矩	引出线	转子惯量	重量	机身长度
单轴	双轴		A	Ω	mH	kg-cm		g-cm2	Kg	L(mm)

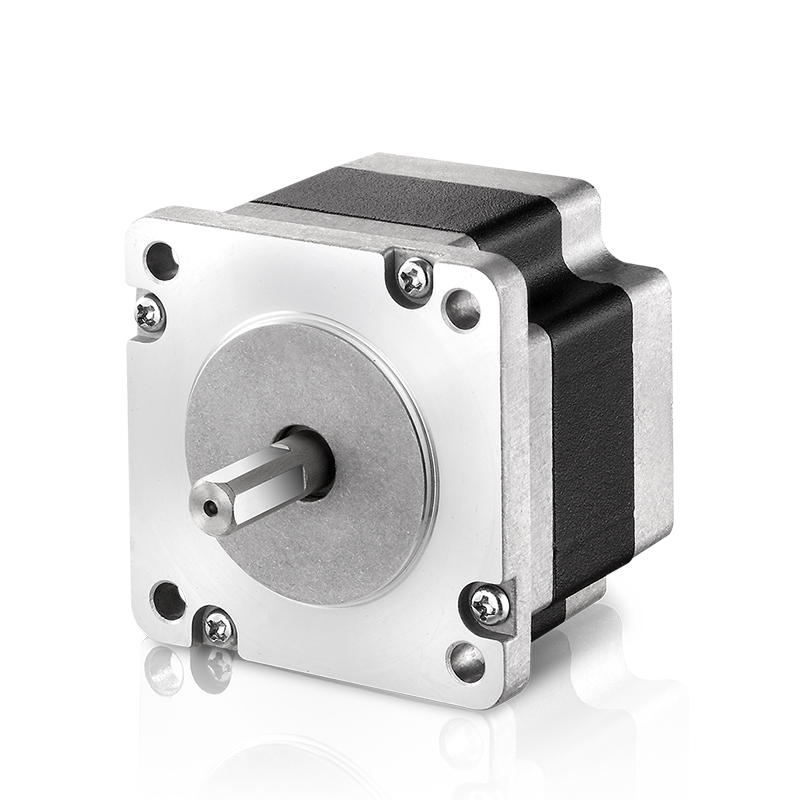

YSD354-RA3	YSD354-RB3	SEA3M64	5.2	1.3	1.4	4.5	3	100	0.5	40.5

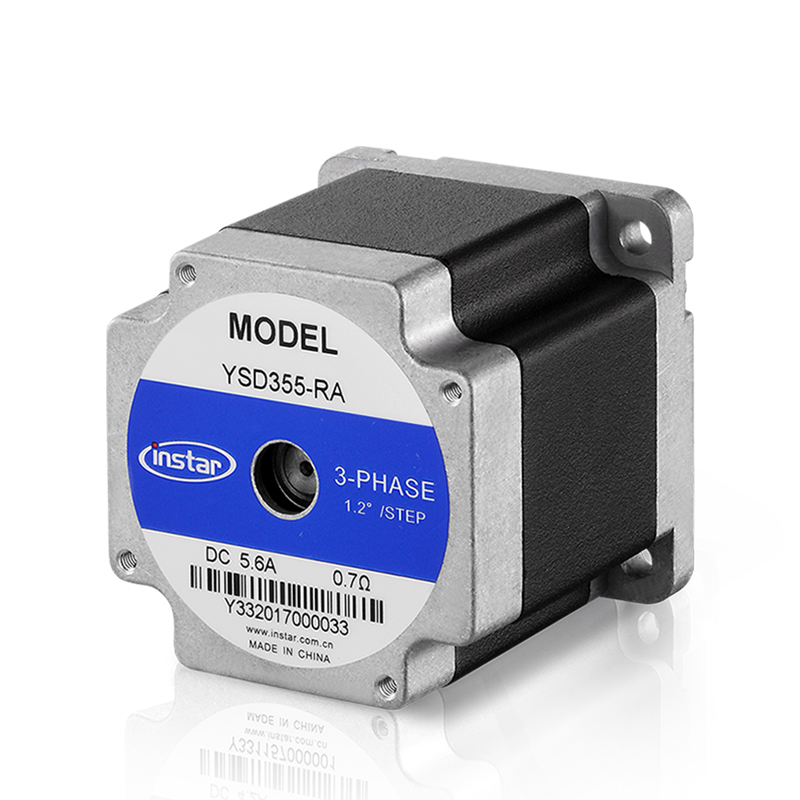

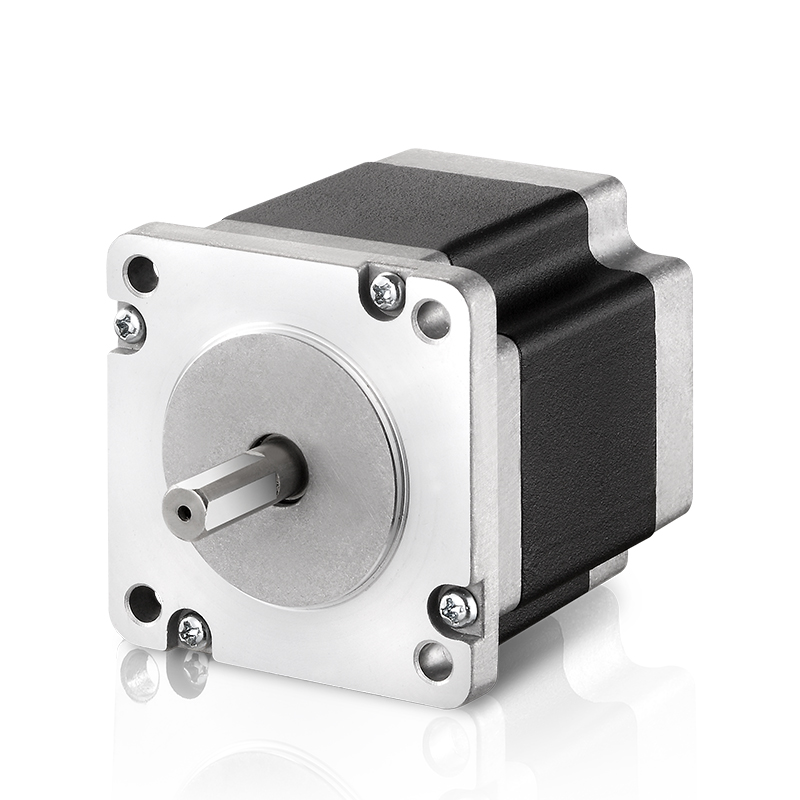

YSD355-RA3	YSD355-RB3		5.6	0.7	1.7	9	3	220	0.75	53.5

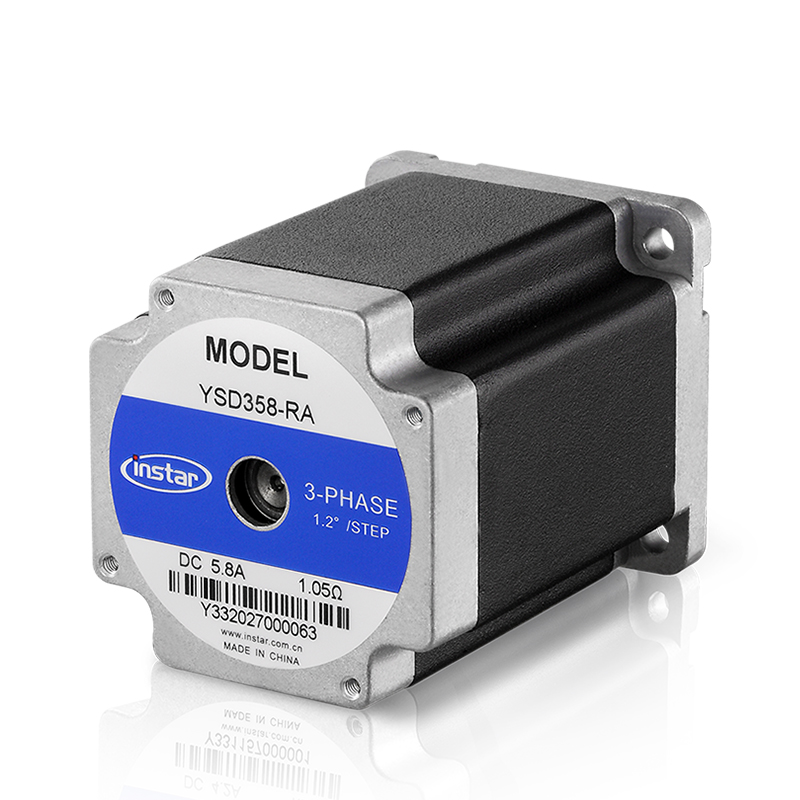

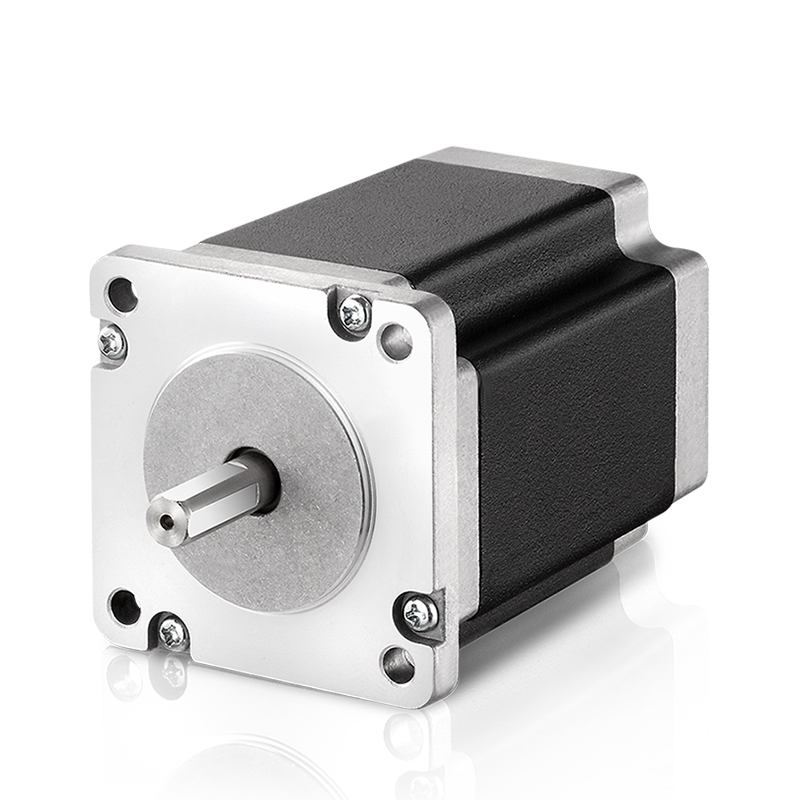

YSD358-RA3	YSD358-RB3		5.8	1.05	2.4	15	3	380	1.1	76.5

※ 其他特殊规格请与英士达机电或代理商洽谈。

定制出轴方式


圆轴	单扁丝	双扁丝	键槽

滚花	滚齿	通孔	空心轴

螺纹轴	齿轮	同步带轮

定制接口方式


□42mm 系列马达端接口：Moles 89401-1160 引线端接口：Moles 87369-1100	□42mm 系列马达端接口：JST S6B-PH-K 引线端接口：JST PHR-6	□56mm 系列马达端接口：JST S6B-FH 引线端接口：JST PHR-6

□56mm □60mm 系列马达端接口：JST S11B-XH-A-1 引线端接口：JST XHP-11	□56mm 系列马达端接口：JST S6B-XH-A-1 引线端接口：JST XHP-6	□60mm 系列马达端接口：JST S7B-XH-A-1 引线端接口：JST XHP-7

技术参数

项目	技术参数
步距角	1.2゜
步距角精度	±5%(整步，空载)
电阻精度	±10%
电感精度	±20%
温升	80℃ Max (额定电流，二相通电)
环境温度	-20℃~+50℃
绝缘电阻	100MΩ Min500VDC
耐压	500V AC 一分钟
径向间隙	0.02Max (450g 负载)
轴向间隙	0.08Max (450g 负载)
径向最大负载	75N (距法兰面20mm)
轴向最大负载	15N

应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等
