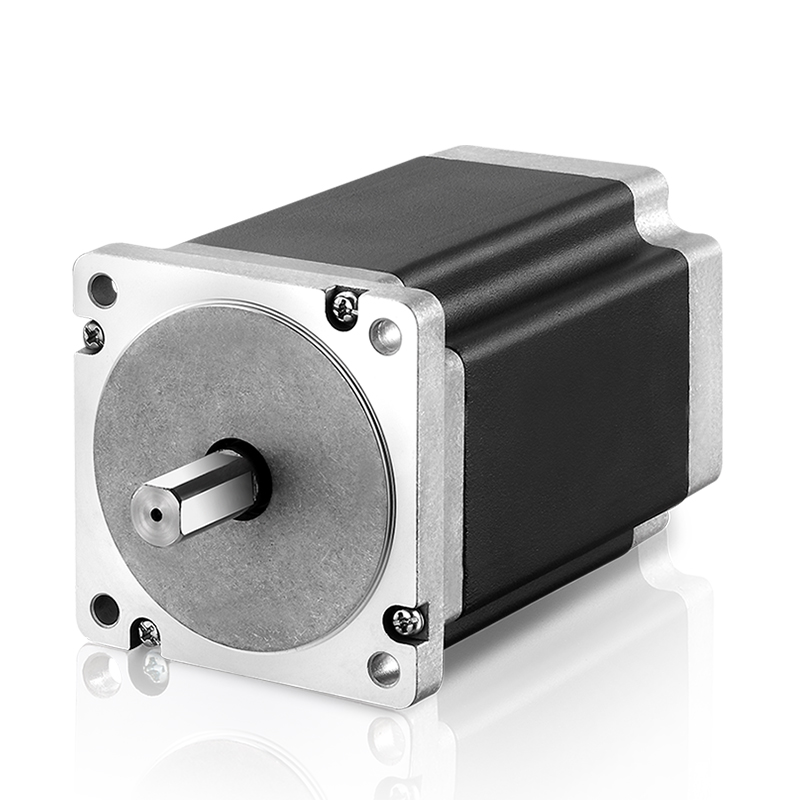

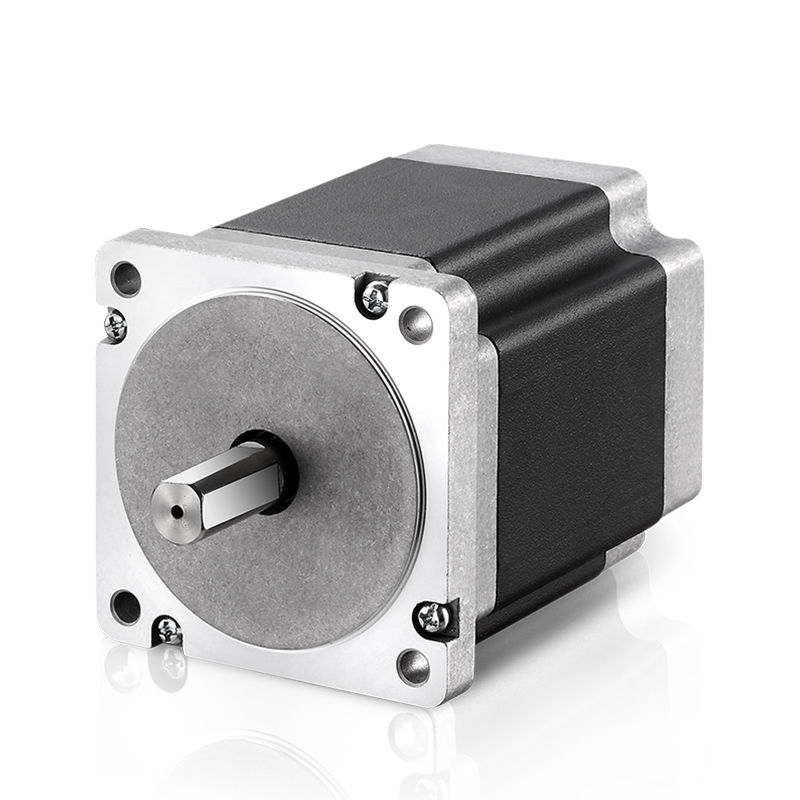

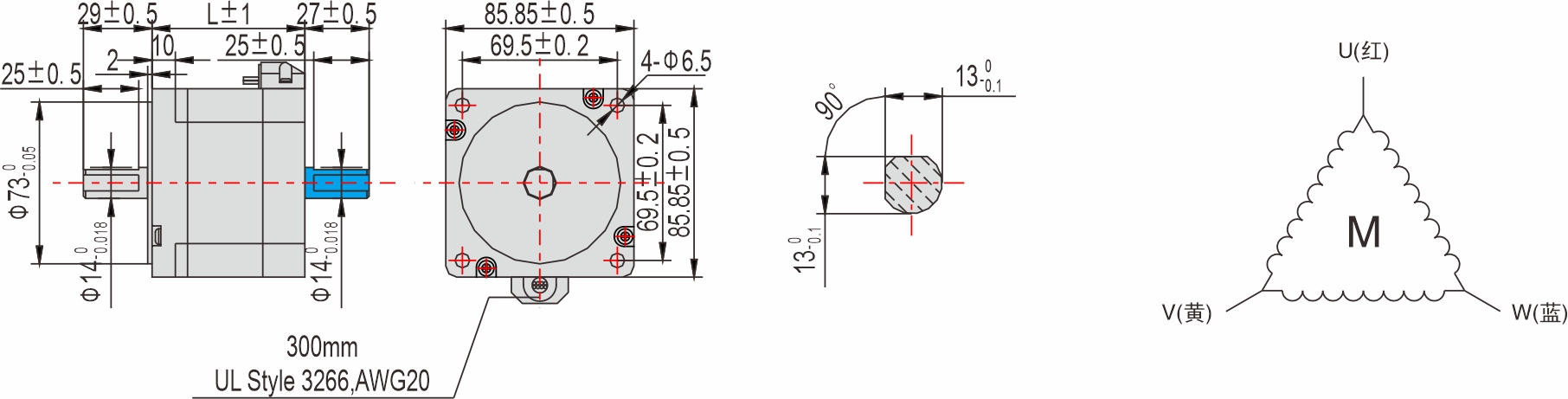

| 外形图 |
※ 此外形图为双转轴产品，单转轴产品则无 部分的转轴；
※ 我们可以根据您的需求制定步进电机的电气参数，也可以增配偏心齿轮减速箱或行星减速箱、断电刹车、编码器等；
※ 步进电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证步进电机输出轴与负载的同心度。

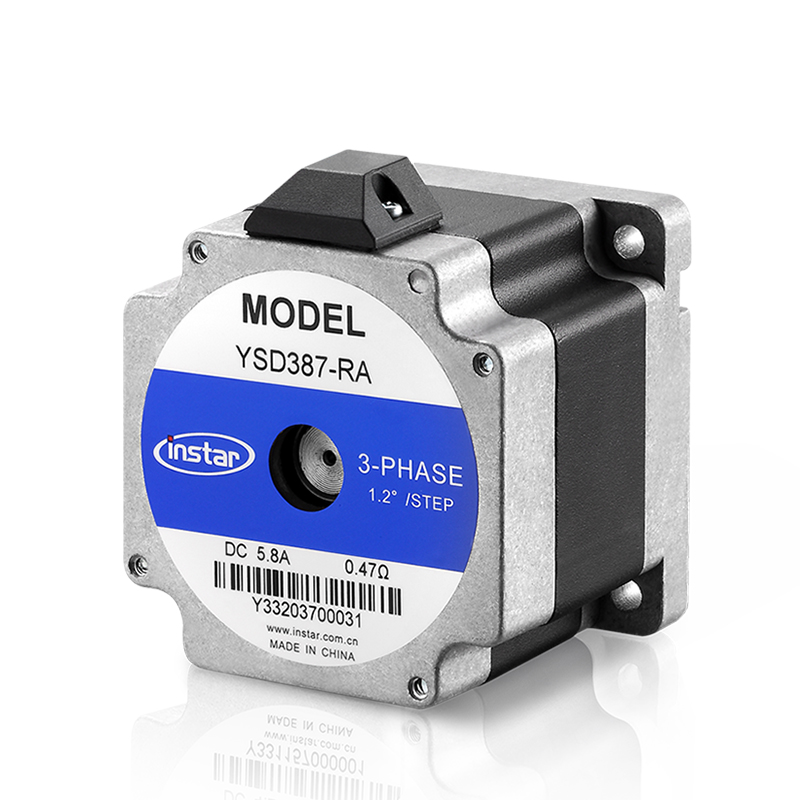

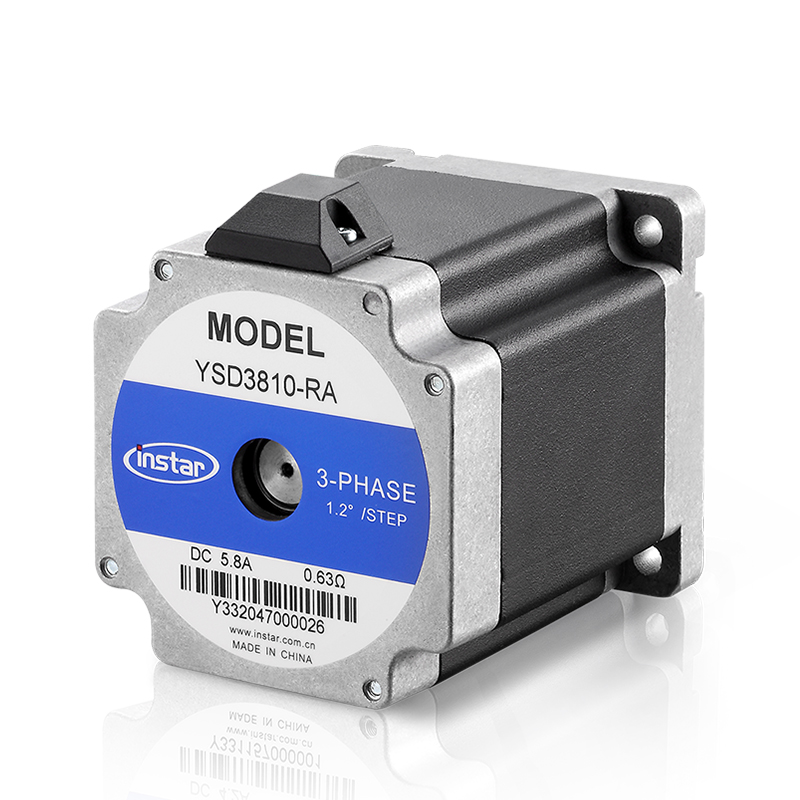

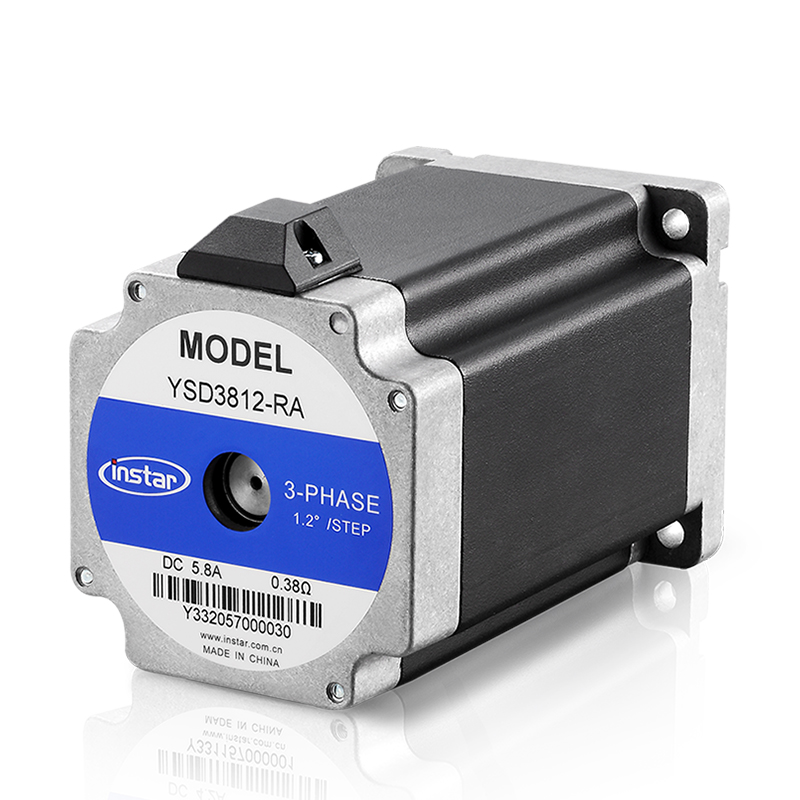

| 85mm 系列 |
型号 | 外形尺寸 | 重量(kg) | |||
L(mm) | |||||
YSD387-XXX | 69 | 2 | |||
YSD3810-XXX | 97 | 3 | |||
YSD3812-XXX | 125 | 4 |
| 技术参数 |
步进电机 型号 | 驱动器 型号 | 电流 /相 | 电阻 /相 | 电感 /相 | 静力矩 | 引出线 | 转子惯量 | 重量 | 机身长度 | |
单轴 | 双轴 |
| A | Ω | mH | kg-cm |
| g-cm2 | Kg | L(mm) |
YSD387-RA3 | YSD387-RB3 | 5.8 | 0.47 | 0.9 | 20 | 3 | 1320 | 2 | 69 | |
YSD3810-RA3 | YSD3810-RB3 | 5.8 | 0.63 | 4.28 | 40 | 3 | 2400 | 3 | 97 | |
YSD3812-RA3 | YSD3812-RB3 | 5.8 | 0.38 | 2.17 | 60 | 3 | 3480 | 4 | 125 | |
YSD387M-RA3 | YSD387M-RB3 | 1.75 | 3.8 | 11.6 | 20 | 3 | 1320 | 2 | 69 | |
YSD3810M-RA3 | YSD3810M-RB3 | 2 | 4.46 | 14.7 | 40 | 3 | 2400 | 3 | 97 | |
YSD3812M-RA3 | YSD3812M-RB3 | 2.25 | 2.18 | 7.79 | 60 | 3 | 3480 | 4 | 125 | |
※ 其他特殊规格请与英士达机电或代理商洽谈。
| 定制出轴方式 |
|
|
|
| |||
圆轴 | 单扁丝 | 双扁丝 | 键槽 | |||
|
|
|
| |||
滚花 | 滚齿 | 通孔 | 空心轴 | |||
|
|
| ||||
螺纹轴 | 齿轮 | 同步带轮 |
| 技术参数 |
项目 | 技术参数 |
步距角 | 1.2゜ |
步距角精度 | ±5%(整步，空载) |
电阻精度 | ±10% |
电感精度 | ±20% |
温升 | 80℃ Max (额定电流，二相通电) |
环境温度 | -20℃~+50℃ |
绝缘电阻 | 100MΩ Min500VDC |
耐压 | 500V AC 一分钟 |
径向间隙 | 0.02Max (450g 负载) |
轴向间隙 | 0.08Max (450g 负载) |
径向最大负载 | 220N (距法兰面20mm) |
轴向最大负载 | 60N |
| 应用领域 |
木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等
