YSD3812-RA3-S
YSD3812-RA3-S
□85mm 系列 带刹车步进电机

●  法兰尺寸(□):85mm

●  步距角:1.2゜

●  电流 /相:1.75A~5.8A

●  静力距:20~60kg-cm

●  引出线:3线

●  机身长度:103mm~159mm

图纸下载:
  • 产品详情
  • 相关产品

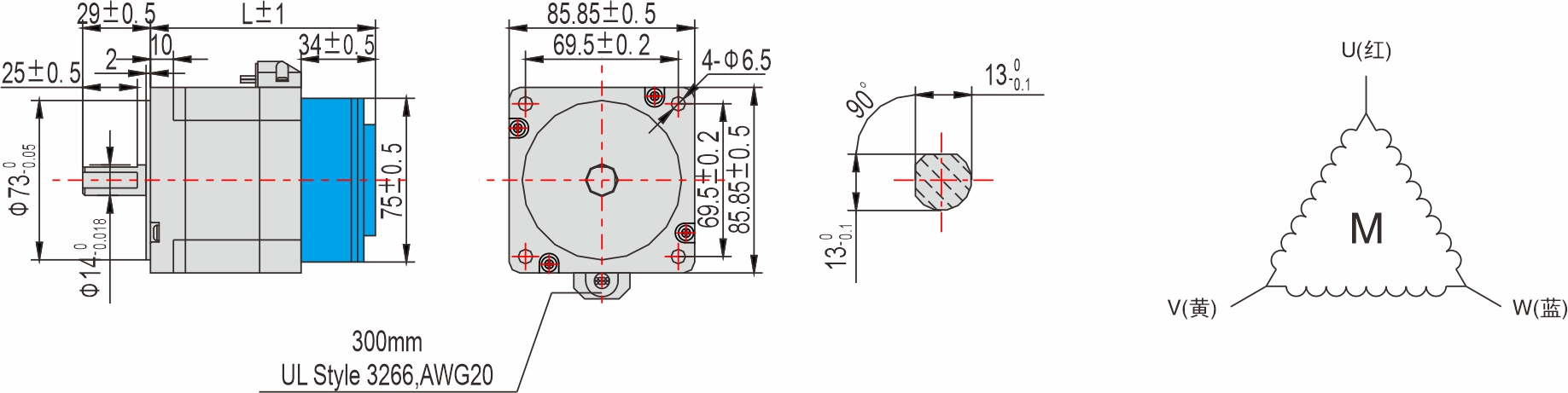

外形图


※ 此外形图为单转轴产品,            部分为断电刹车;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配偏心齿轮减速箱或行星减速箱、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

85mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD387-XXX

103

2

YSD3810-XXX

131

3

YSD3812-XXX

159

4


技术参数


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD387-RA3-S

SEA3M64

5.8

0.47

0.9

20

3

1320

2

103

YSD3810-RA3-S

5.8

0.63

4.28

40

3

2400

3

131

YSD3812-RA3-S

5.8

0.38

2.17

60

3

3480

4

159

YSD387M-RA3-S

SEA3M420

1.75

3.8

11.6

20

3

1320

2

69

YSD3810M-RA3-S

2

4.46

14.7

40

3

2400

3

97

YSD3812M-RA3-S

2.25

2.18

7.79

60

3

3480

4

125


技术参数


项目

技术参数

步距角

1.2゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

220N (距法兰面20mm)

轴向最大负载

60N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等
