YSD243-ED-HA-150SSS
YSD243-ED-HA-150SSS
□42mm 系列 直线步进电机(外部驱动式)

●  法兰尺寸(□):42mm

●  步距角:1.8゜

●  电流 /相:0.95~2A

●  导程:0.635~5.08mm

●  引出线:4、6线

●  机身长度:34mm~48mm

图纸下载:
  • 产品详情
  • 相关产品

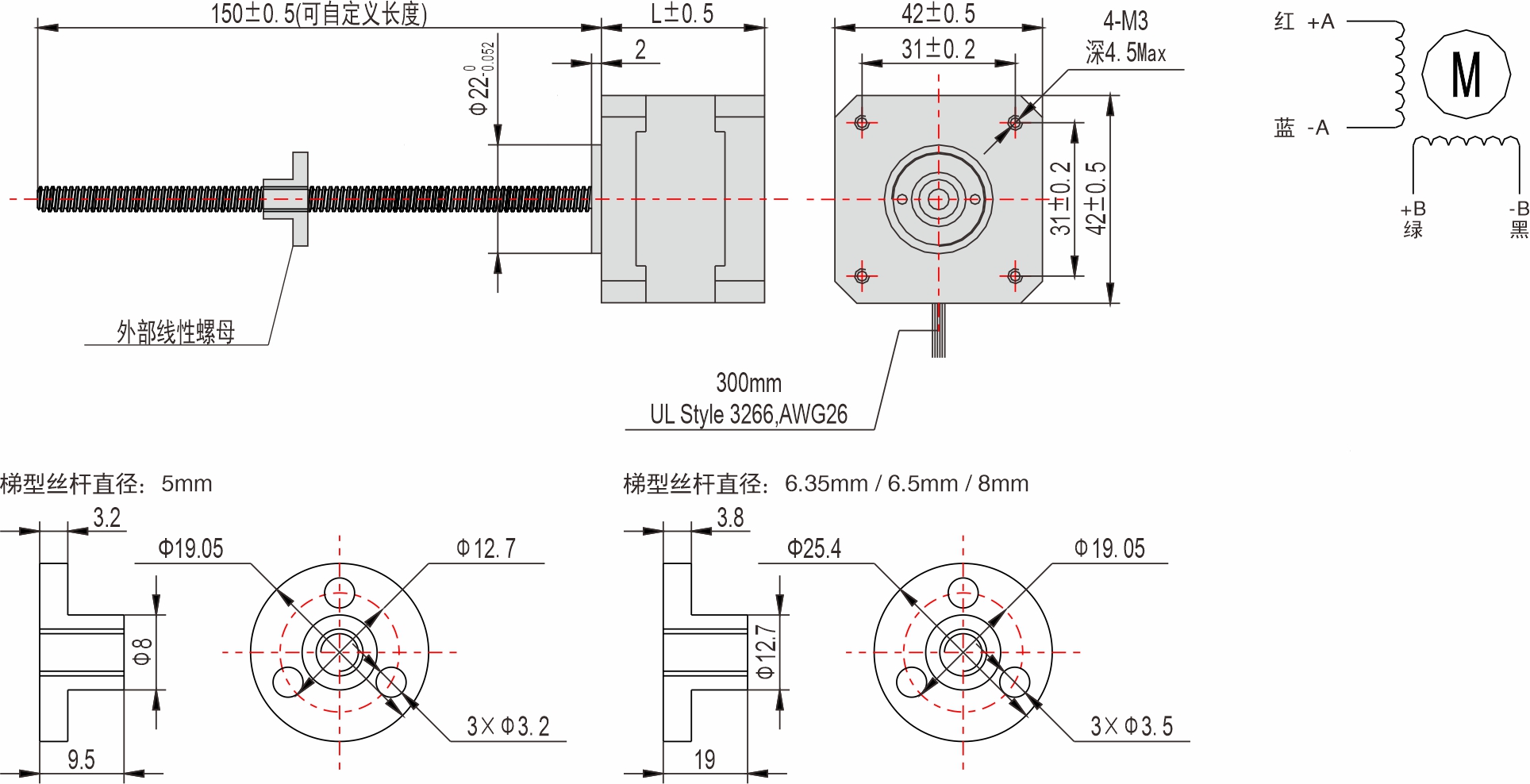

外形图(单极线圈)


42mm外部驱动式直线步进电机

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配断电刹车、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

外形图(双极线圈)


42mm外部驱动式直线步进电机

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配断电刹车、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

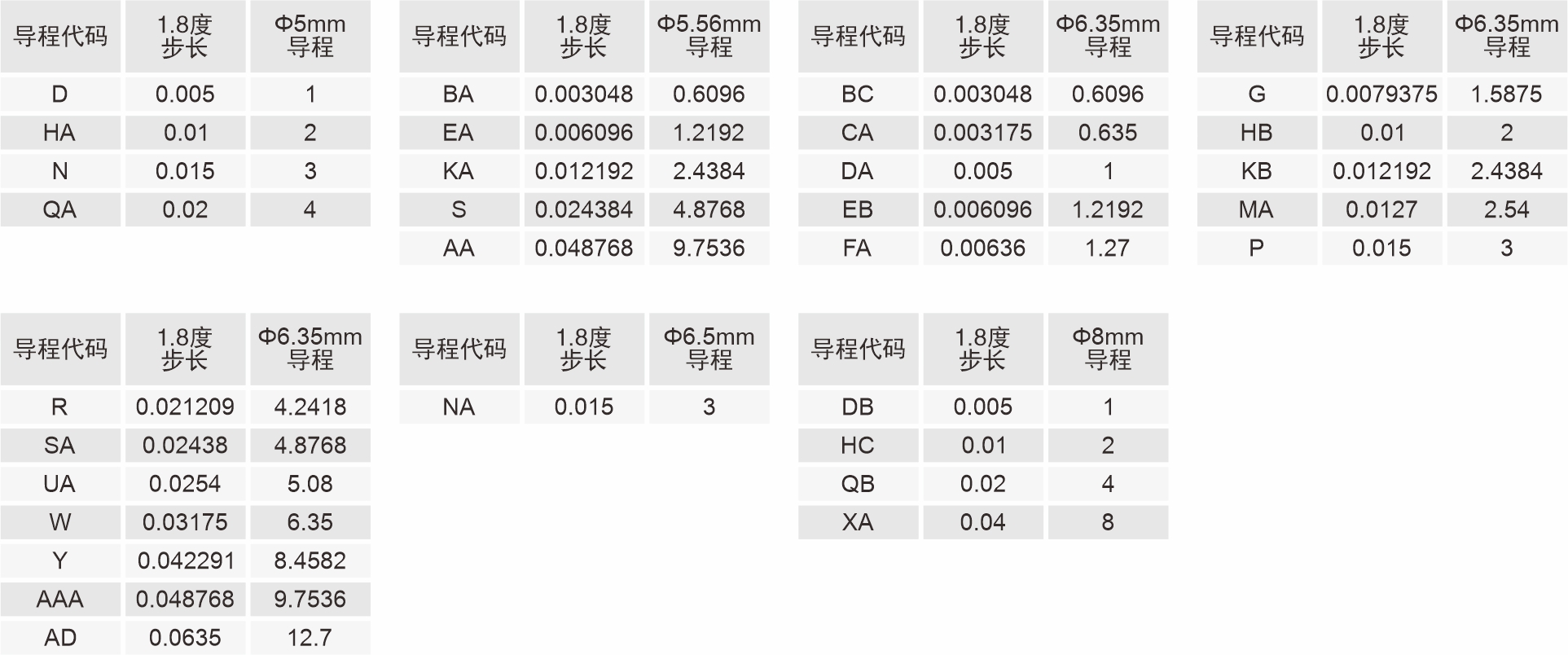

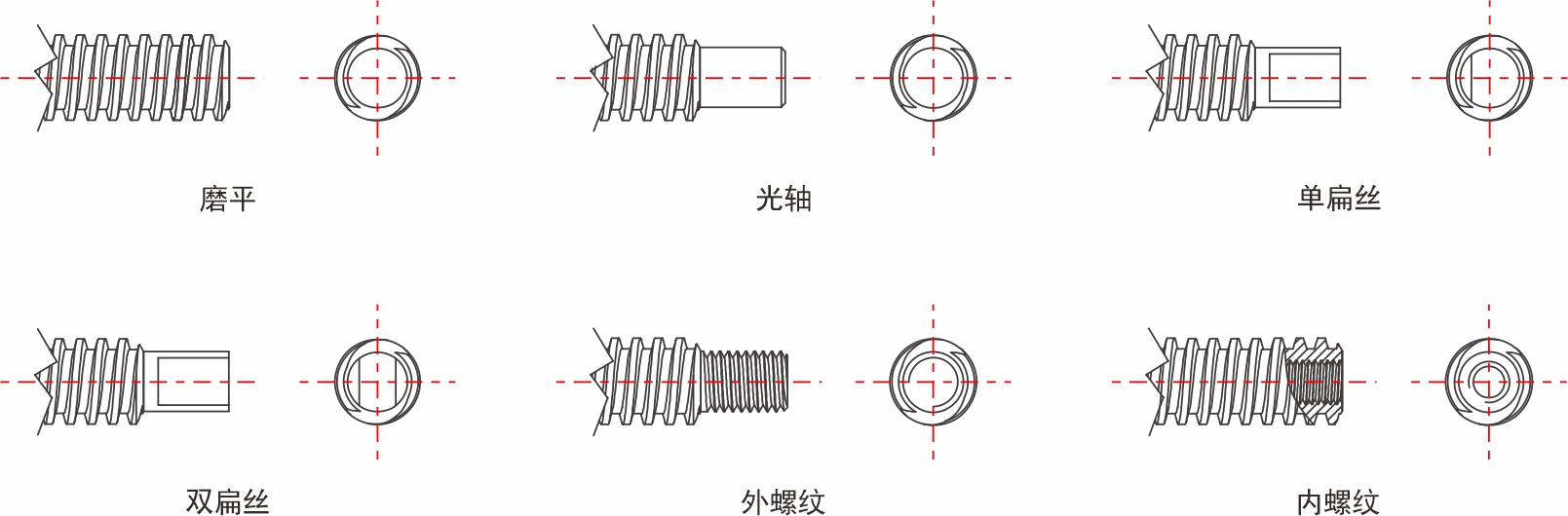

丝杆导程表


导程代码

1.8度步长

Φ5mm

Φ6.35mm

Φ6.5mm

Φ8mm

B

0.003048


0.6096



DA

0.005


1



E

0.006096


1.2192



F

0.00635


1.27



G

0.0079375


1.5875



HA

0.01




2

K

0.012192


2.4384



M

0.0127


2.54



N

0.015



3


P

0.015875


3.175



Q

0.02




4

S

0.024384


4.8768



W

0.03175


6.35



X

0.04




8

Y

0.042291


8.4582



AA

0.048768


9.7536



AD

0.0635


12.7




技术参数(单极线圈)


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD243-ED6-

SEA2D34
SEA2D44

0.95

4.2

2.5

1.6

6

35


34

YSD245-ED6-

1.2

3.3

2.8

3.17

6

68


48

※ 其他特殊规格请与英士达机电或代理商洽谈。


技术参数(双极线圈)


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD243-ED4-

SEA2M24

1.5

1.2

1.8

2.6

4

34


34

YSD245-ED4-

2

1.4

2.5

4.5

4

68


48

※ 其他特殊规格请与英士达机电或代理商洽谈。


定制接口方式



42mm系列步进电机



42mm系列步进电机



56mm系列步进电机

□42mm 系列

马达端接口:Moles 89401-1160

引线端接口:Moles 87369-1100


□42mm 系列

马达端接口:JST S6B-PH-K

引线端接口:JST PHR-6


□56mm 系列

马达端接口:JST S6B-FH

引线端接口:JST PHR-6


56mm系列步进电机



56mm系列步进电机



60mm系列步进电机

□56mm  □60mm 系列

马达端接口:JST S11B-XH-A-1

引线端接口:JST XHP-11


□56mm 系列

马达端接口:JST S6B-XH-A-1

引线端接口:JST XHP-6


□60mm 系列

马达端接口:JST S7B-XH-A-1

引线端接口:JST XHP-7


技术参数


项目

技术参数

步距角

1.8゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

28N (距法兰面20mm)

轴向最大负载

10N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等

  • SEA2M24 步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    12VDC~40VDC
    → 输出电流:
    1.1A~2.2A
    → 驱动器电机尺寸:
    28mm~42mm
    → NEMA:
    11~17
    → 步进电机引出线:
    4、8线
  • SEA2M34 步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    12VDC~40VDC
    → 输出电流:
    1.1A~3.2A
    → 驱动器电机尺寸:
    28mm~56mm
    → NEMA:
    11~23
    → 步进电机引出线:
    4、8线
  • SEA2D34 步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    12VDC~40VDC
    → 输出电流:
    0.1A~3A
    → 驱动器电机尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步进电机出线:
    6、8线
  • SEA2D44 步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    12VDC~40VDC
    → 输出电流:
    0.1A~4A
    → 驱动器电机尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步进电机引出线:
    6、8线
