YSD288-SB4-W-150SCSN
YSD288-SB4-W-150SCSN
□85mm 系列 直线步进电机(滚珠丝杆式)

●  法兰尺寸(□):85mm

●  步距角:1.8゜

●  电流 /相:3~4.2A

●  导程:5~20mm

●  引出线:4、6、8线

●  机身长度:78mm~98mm

图纸下载:
  • 产品详情
  • 相关产品

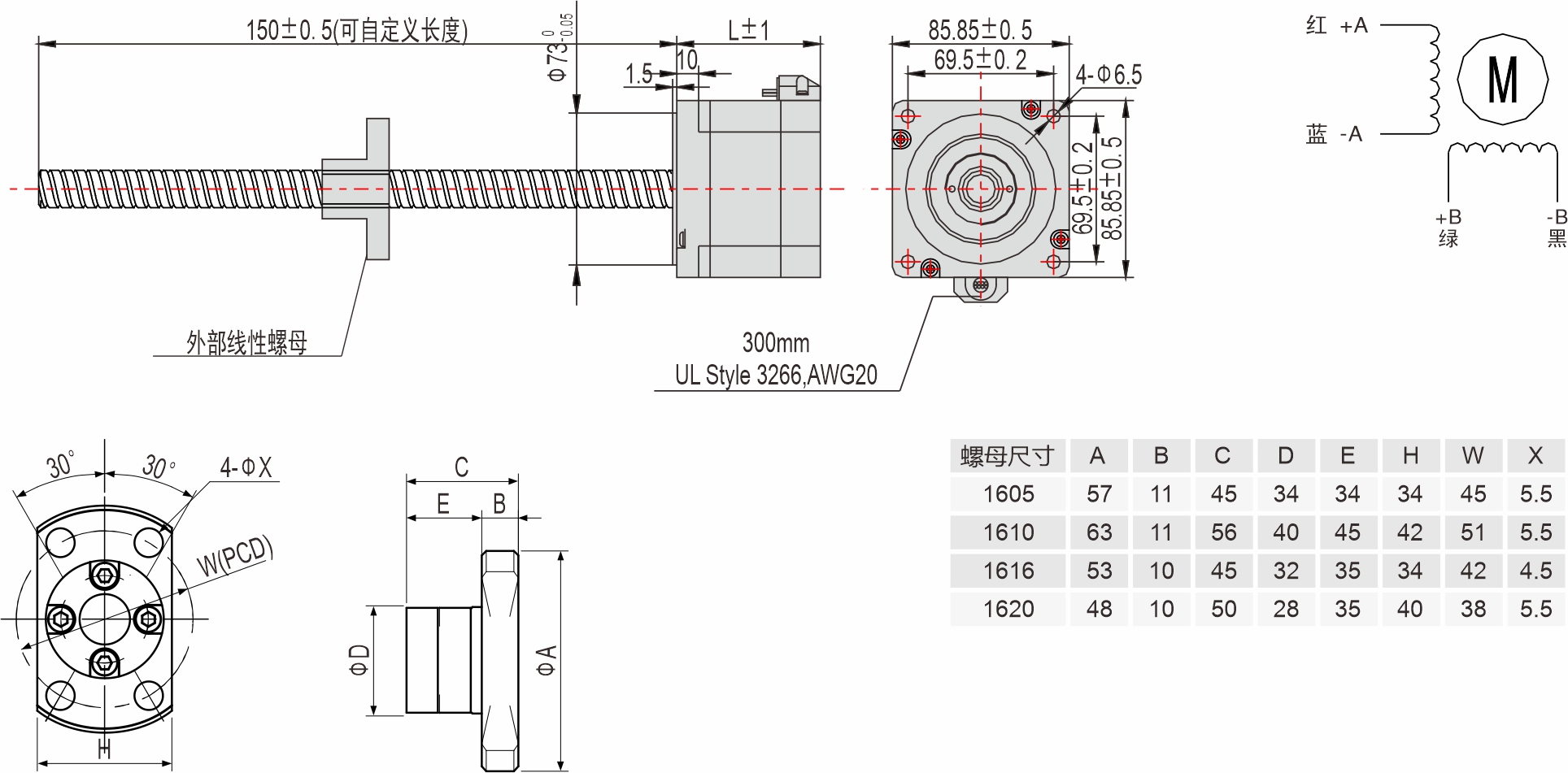

外形图


英士达机电 85mm滚珠丝杠直线步进电机

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配断电刹车、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

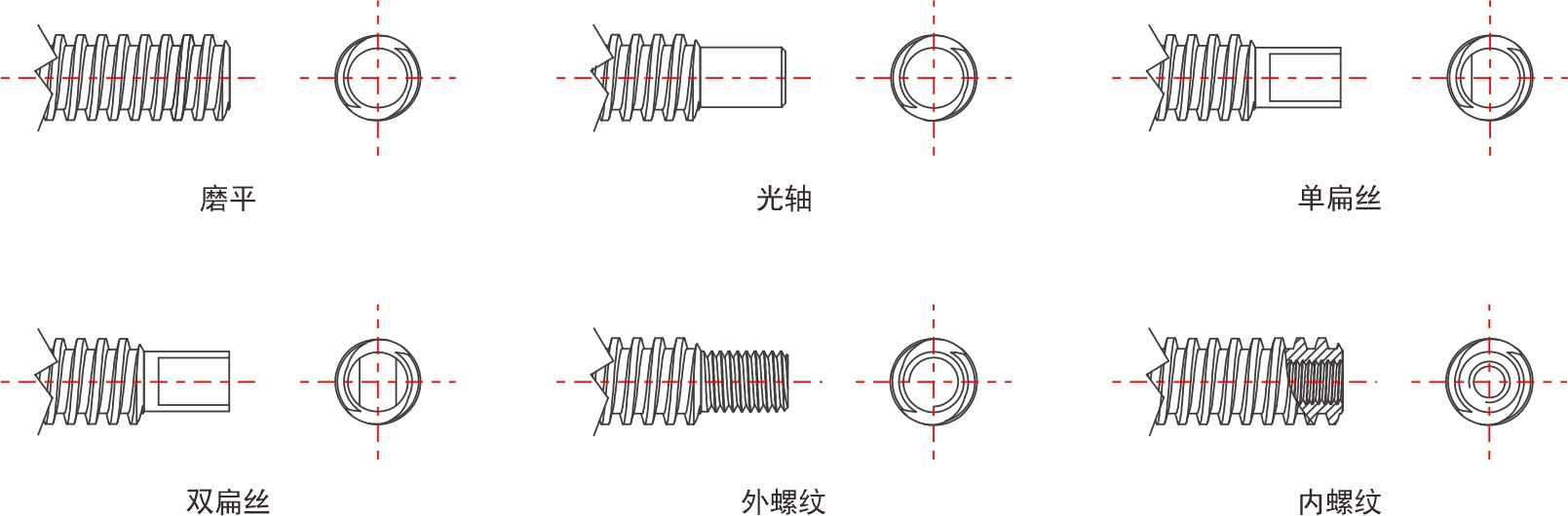

丝杆末端加工


丝杆末端加工图

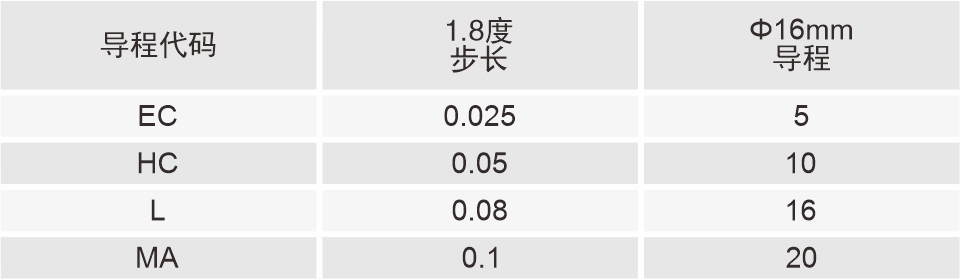

丝杆导程表


丝杆导程代码表


技术参数


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD288-SB4-

SEA2M68
SEA2M69M
SEA2M810M

4.2

0.55

2.8

28

8

1400


78

YSD2810-SB4-

4.2

0.82

4.3

42

8

1700


98

※ 其他特殊规格请与英士达机电或代理商洽谈。


选购配件


电机动力线:

型号

长度L(m)

导体(m㎡)

SEB-PC050-01E

1

0.5

SEB-PC050-02E

2

SEB-PC050-03E

3

SEB-PC050-04E

4

SEB-PC050-05E

5

SEB-PC050-07E

7

……

……

SEB-PC050-10E

10

※ 用于步进电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    步进电机与驱动器间的配线距离,请控制在10m以下。


电机刹车线:

型号

长度L(m)

导体(m㎡)

SEB-BC050-01E

1

0.5

SEB-BC050-02E

2

SEB-BC050-03E

3

SEB-BC050-04E

4

SEB-BC050-05E

5

SEB-BC050-07E

7

……

……

SEB-BC050-10E

10

※ 用于步进电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    步进电机与驱动器间的配线距离,请控制在10m以下。


电缆线注意事项


连接器注意事项


连接器注意事项-1


连接器注意事项-2

插拔连接器时,请务必握住连接器进行操作。

如果拉住电缆线进行操作,可能会导致接触不良。


请勿弯曲连接器部分的电缆线,如果连接部或端子施加应力,可能会导致接触不良或断线。

请固定红色两处连接器部分,以防止连接器部晃动,导致端子损坏或接触不良。

连接器注意事项-3


连接器注意事项-4

插入连接器时:

请握住连接器本体,笔直插入。

如果倾斜插入,可能导致端子损坏或接触不良。


拔出连接器时:

请先解除连接器的卡扣,然后笔直拔出。

如果握住电缆线拔出,可能导致连接器损坏。


请使用适当的长度进行配线,以免电缆线移动时也不会被拉扯。此外,请确保弯曲半径R在电缆线直径6被以上。


技术参数


项目

技术参数

步距角

1.8゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

220N (距法兰面20mm)

轴向最大负载

60N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等

  • SEA2M68 步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    24VDC~80VDC
    → 输出电流:
    2.8A~6.5A
    → 驱动器电机尺寸:
    85mm
    → NEMA:
    34
    → 步进电机引出线:
    4、8线
  • SEA2M69M 步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    16VAC~90VAC
    → 输出电流:
    2.8A~6.5A
    → 驱动器电机尺寸:
    85mm
    → NEMA:
    34
    → 步进电机引出线:
    4、8线
  • SEA2D68 步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    24VDC~80VDC
    → 输出电流:
    0.2A~6A
    → 驱动器电机尺寸:
    56mm~85mm
    → NEMA:
    23~34
    → 步进电机引出线:
    6、8线
  • SEA2M68-R RS485总线步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    24VDC~80VDC
    → 输出电流:
    2.8A~6.5A
    → 驱动器电机尺寸:
    85mm
    → NEMA:
    34
    → 步进电机引出线:
    4、8线
  • SEA2M69M-R RS485总线步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    16VAC~90VAC
    → 输出电流:
    2.8A~6.5A
    → 驱动器电机尺寸:
    85mm
    → NEMA:
    34
    → 步进电机引出线:
    4、8线
  • SEA2M68-E EtherCAT总线步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    24VDC~80VDC
    → 输出电流:
    2.8A~6.5A
    → 驱动器电机尺寸:
    85mm
    → NEMA:
    34
    → 步进电机引出线:
    4、8线
  • SEA2M69M-E EtherCAT总线步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    16VAC~90VAC
    → 输出电流:
    2.8A~6.5A
    → 驱动器电机尺寸:
    85mm
    → NEMA:
    34
    → 步进电机引出线:
    4、8线
