YSD06040ASK
YSD06040ASK
□60mm 系列 伺服电机

法兰尺寸(□):60mm

额定功率:200W、400W、600W

额定扭矩:0.64N.m、1.27N.m、1.91N.m

最大扭矩:1.91N.m、3.81N.m、5.7N.m

额定转数:3000r/min

图纸下载:
  • 产品详情
  • 相关产品

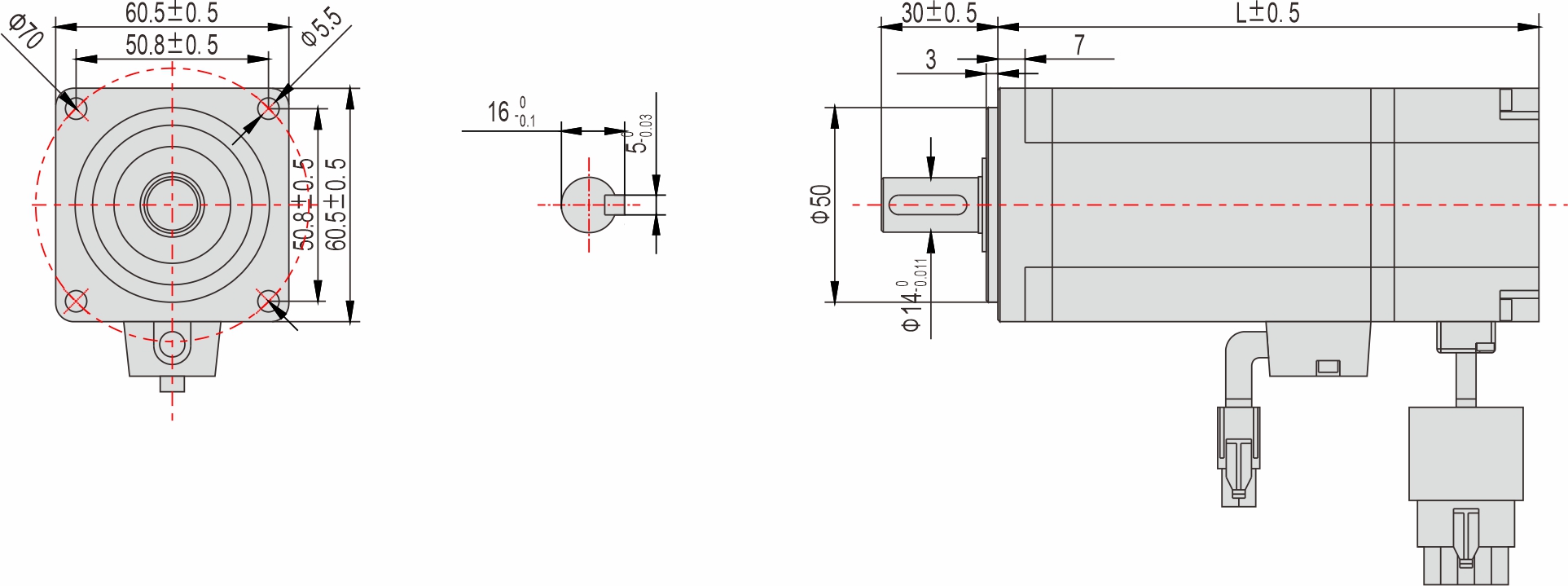

外形图


※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


60mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD06020ASK

116

1.17

YSD06040ASK

141

1.7

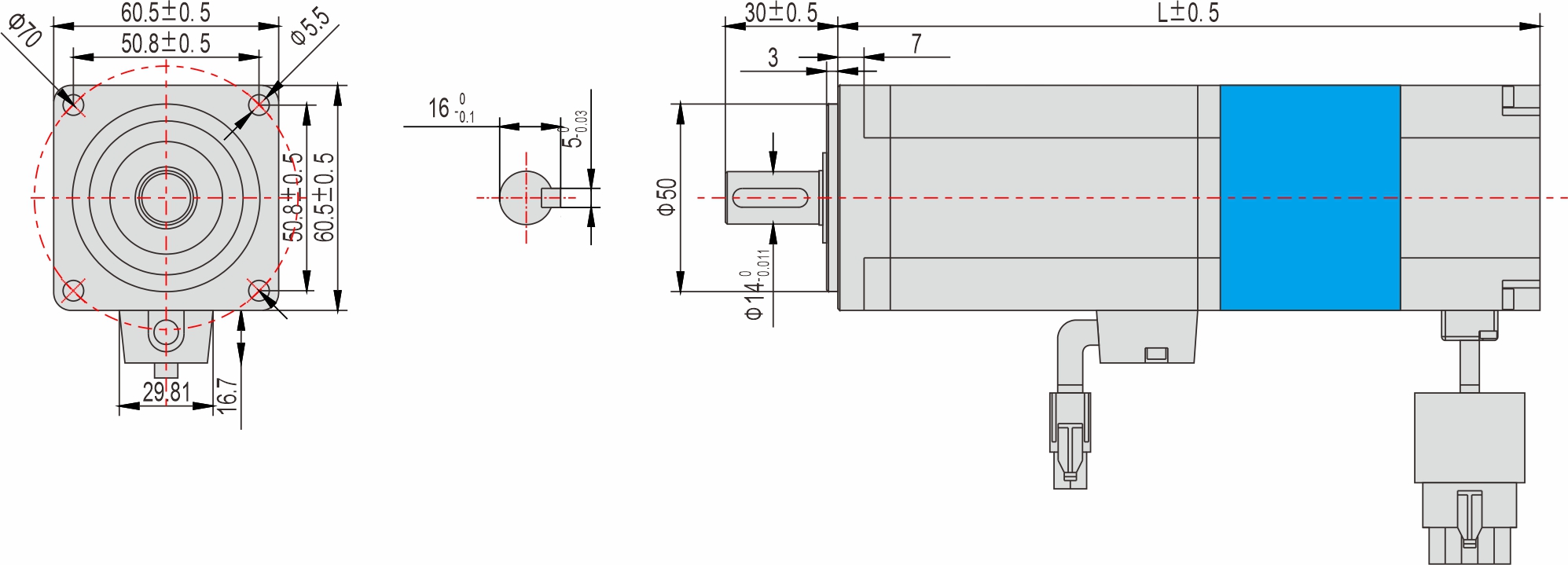

外形图(带断电刹车)


※             部分为断电刹车;

※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


60mm 系列(带断电刹车)


型号

外形尺寸

重量(kg)

L(mm)

YSD06020ASK-S

164

1.57

YSD06040ASK-S

189

2.1


技术参数


伺服电机型号

YSD06020ASK

YSD06040ASK




伺服电机型号(带断电刹车)

YSD06020ASK-S

YSD06040ASK-S




伺服驱动器型号

SDA028-MF20-020

SDA028-MF20-040




法兰规格(□)

□60

□60




额定功率

W

200

400




额定扭矩

N.m

0.637

1.27




kgf.cm

0.65

12.95




最大扭矩

N.m

1.91

3.9




kgf.cm

19.49

39.79




额定转数

r/min

3000

3000




转子惯量

kg.m2X10-4

0.175

0.29




转矩常数

N.m/A

0.53

0.45




电压常数

V/krpm

30.8

29.7




电阻

Ω

6.17

2.34




电感

mH

29.4

14.6




电器时间常数

ms

4.76

6.23




规格与特征

结构

全封闭,无通风 IP65(不包括轴部分和连接处)

环境温度

工作温度:0~40℃,存储温度:-20~80℃

环境湿度

低于90%(无凝露)

空气

避免阳光直射,避免腐蚀气体、易燃气体、油污或灰尘

重量

kg

1.17

1.7




重量(带断电刹车)

kg

1.57

2.1




※ 其他特殊规格请与英士达机电或代理商洽谈。

  • SDA028-MF20-XXX 伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    2.8A
    → 驱动电机:
    200W、400W
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA028-MF20-XXX RS485总线伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    2.8A
    → 驱动电机:
    200W、400W
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
