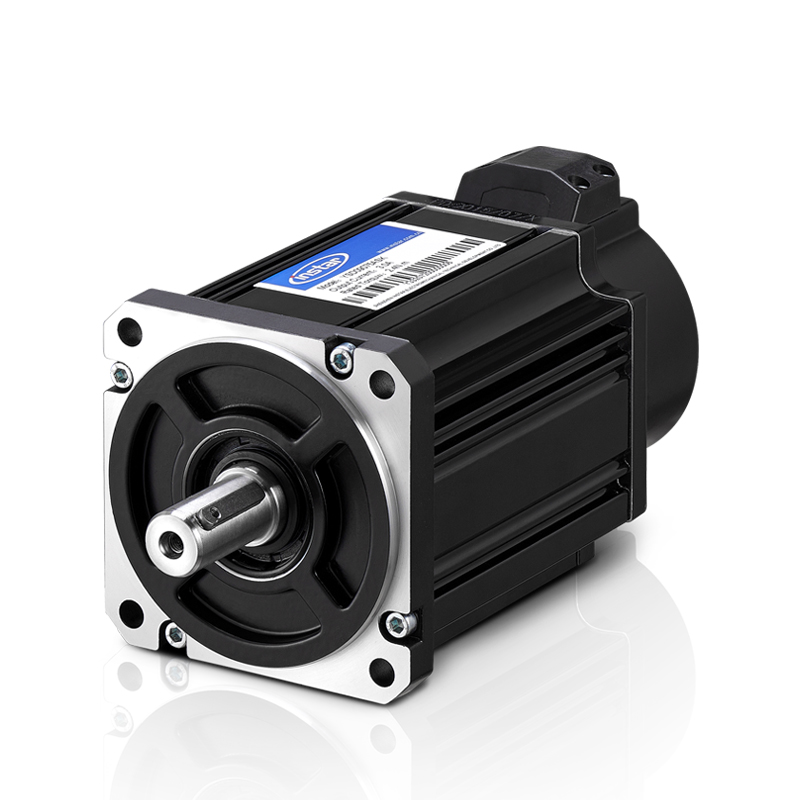

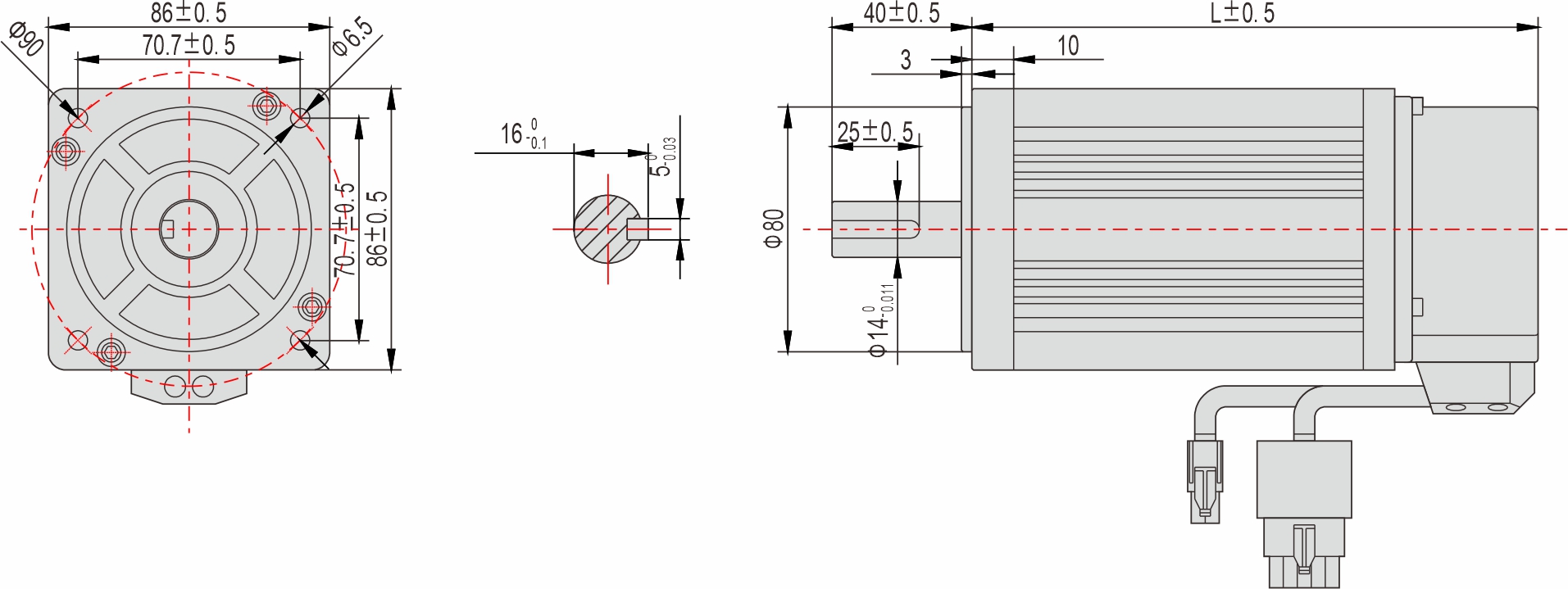

| 外形图 |
※ 我们可以根据您的需求定制伺服电机的电气参数，也可以增配行星减速机等；
※ 伺服电机安装时务必用伺服电机前端盖安装止口定位，并注意公差配合，严格保证伺服电机输出轴与负载的同心度。
| 86mm 系列 |
型号 | 外形尺寸 | 重量(kg) | |||
L(mm) | |||||
YSD09075ASK | 150 | 3.2 | |||
YSD09100MSK | 182 | 4.3 |

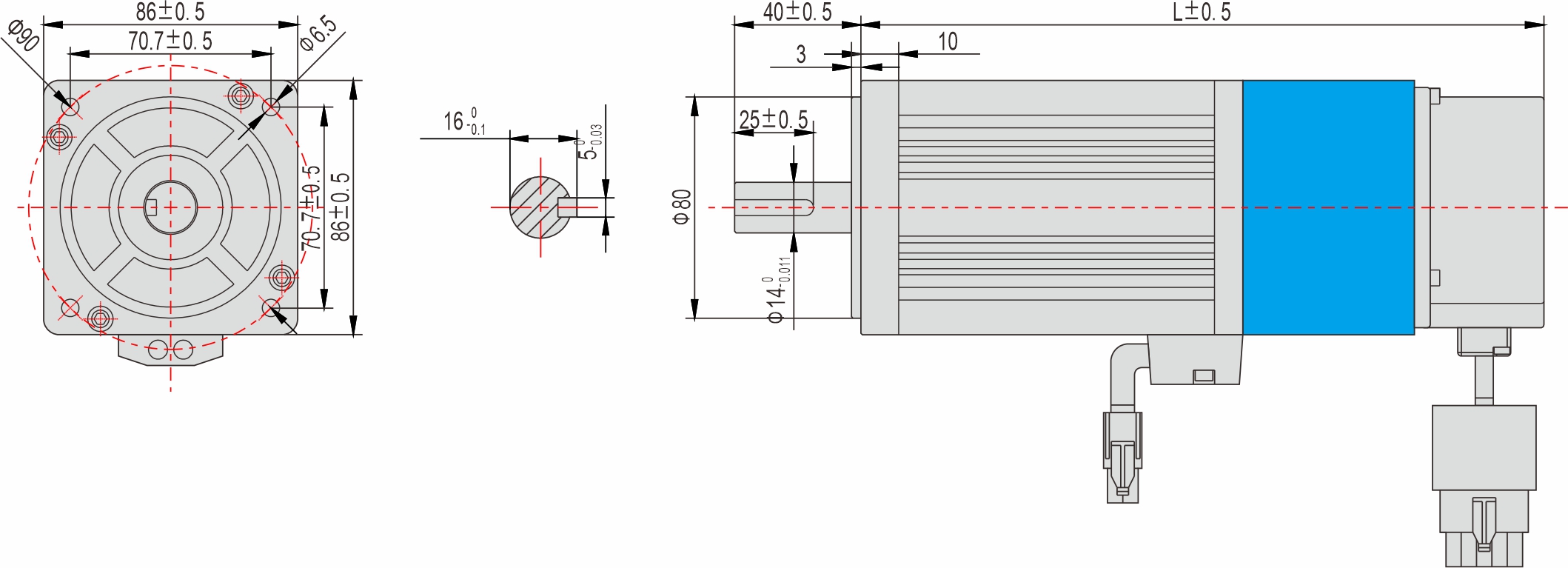

| 外形图（带断电刹车） |
※ 部分为断电刹车；
※ 我们可以根据您的需求定制伺服电机的电气参数，也可以增配行星减速机等；
※ 伺服电机安装时务必用伺服电机前端盖安装止口定位，并注意公差配合，严格保证伺服电机输出轴与负载的同心度。
| 86mm 系列（带断电刹车） |
型号 | 外形尺寸 | 重量(kg) | |||
L(mm) | |||||
YSD09075ASK-S | 207 | 4 | |||
YSD09100ASK-S | 239 | 5.1 |
| 技术参数 |
伺服电机型号 | YSD09075ASK | YSD09100MSK | ||||
伺服电机型号（带断电刹车） | YSD09075ASK-S | YSD09100MSK-S | ||||
伺服驱动器型号 | SDA055-MF20-075 | SDA055-MF20-100 | ||||
法兰规格(□) | □86 | □86 | ||||
额定功率 | W | 750 | 1000 | |||
额定扭矩 | N.m | 2.4 | 4 | |||
kgf.cm | 24.49 | 40.82 | ||||
最大扭矩 | N.m | 7.1 | 12 | |||
kgf.cm | 72.49 | 122.44 | ||||
额定转数 | r/min | 3000 | 2500 | |||
转子惯量 | kg.m2X10-4 | 2.45 | 3.7 | |||
转矩常数 | N.m/A | 0.8 | 1 | |||
电压常数 | V/krpm | 50 | 61 | |||
电阻 | Ω | 3.1 | 2.68 | |||
电感 | mH | 7.1 | 6.23 | |||
电器时间常数 | ms | 2.29 | 2.32 | |||
规格与特征 | 结构 | 全封闭，无通风 IP65（不包括轴部分和连接处） | ||||
环境温度 | 工作温度：0～40℃，存储温度：-20～80℃ | |||||
环境湿度 | 低于90%（无凝露） | |||||
空气 | 避免阳光直射，避免腐蚀气体、易燃气体、油污或灰尘 | |||||
重量 | kg | 3.2 | 4.3 | |||
重量（带断电刹车） | kg | 4 | 5.1 | |||
※ 其他特殊规格请与英士达机电或代理商洽谈。
| 选购配件 |
电机动力线：
型号 | 长度L（m） | 导体（m㎡） |
SDA-PC050-01E | 1 | 0.5 |
SDA-PC050-02E | 2 | |
SDA-PC050-03E | 3 | |
SDA-PC050-04E | 4 | |
SDA-PC050-05E | 5 | |
SDA-PC050-07E | 7 | |
…… | …… | |
SDA-PC050-10E | 10 |
※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。
伺服电机与驱动器间的配线距离，请控制在10m以下。
电机编码器线：
型号 | 长度L（m） | 导体（m㎡） |
SDA-EC020-01E | 1 | 0.2 |
SDA-EC020-02E | 2 | |
SDA-EC020-03E | 3 | |
SDA-EC020-04E | 4 | |
SDA-ED020-05E | 5 | |
SDA-EC020-07E | 7 | |
…… | …… | |
SDA-EC020-10E | 10 |
※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。
伺服电机与驱动器间的配线距离，请控制在10m以下。
电机刹车线：
型号 | 长度L（m） | 导体（m㎡） |
SDA-BC050-01E | 1 | 0.5 |
SDA-BC050-02E | 2 | |
SDA-BC050-03E | 3 | |
SDA-BC050-04E | 4 | |
SDA-BC050-05E | 5 | |
SDA-BC050-07E | 7 | |
…… | …… | |
SDA-BC050-10E | 10 |
※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。
伺服电机与驱动器间的配线距离，请控制在10m以下。
| 电缆线注意事项 |
|
| |
插拔连接器时，请务必握住连接器进行操作。 如果拉住电缆线进行操作，可能会导致接触不良。 | 请勿弯曲连接器部分的电缆线，如果连接部或端子施加应力，可能会导致接触不良或断线。 请固定红色两处连接器部分，以防止连接器部晃动，导致端子损坏或接触不良。 | |
|
| |
插入连接器时： 请握住连接器本体，笔直插入。 如果倾斜插入，可能导致端子损坏或接触不良。 拔出连接器时： 请先解除连接器的卡扣，然后笔直拔出。 如果握住电缆线拔出，可能导致连接器损坏。 | 请使用适当的长度进行配线，以免电缆线移动时也不会被拉扯。此外，请确保弯曲半径R在电缆线直径6被以上。 |
