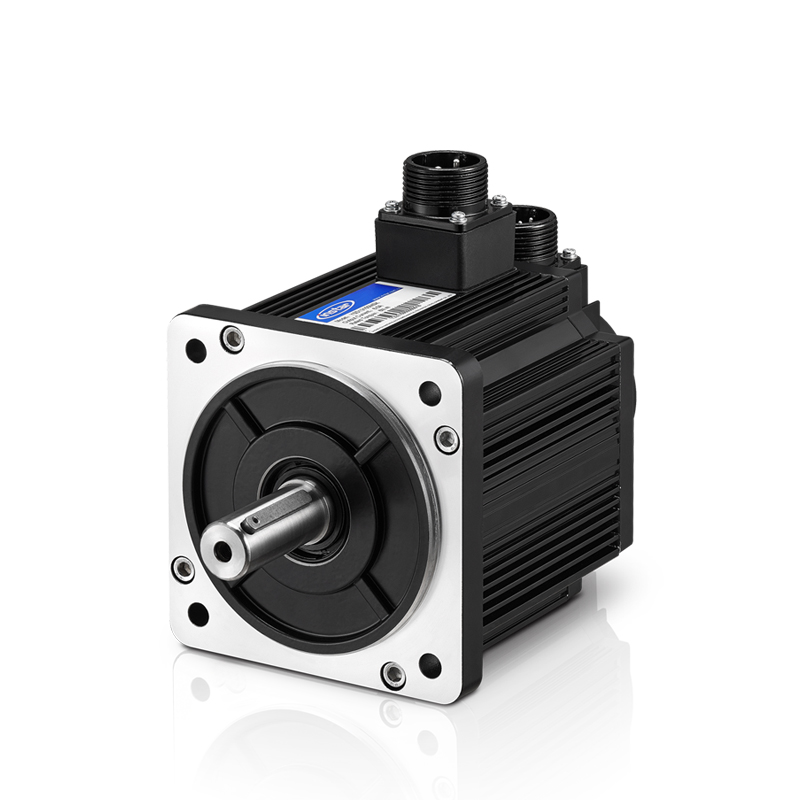

YSD13100ASK
YSD13100ASK
□110mm 系列 伺服电机

法兰尺寸(□):110mm

额定功率:600W、800W、1.2KW、1.5KW、1.8KW

额定扭矩:2N.m、4N.m、5N.m、6N.m

最大扭矩:6N.m、12N.m、12N.m、15N.m、18N.m

额定转数:3000r/min

图纸下载:
  • 产品详情
  • 相关产品
外形图


※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


110mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD11060ASK

159

4.5

YSD11080DSK

189

6

YSD11120ASK

189

6

YSD11150ASK

204

6.9

YSD11180ASK

219

7.9

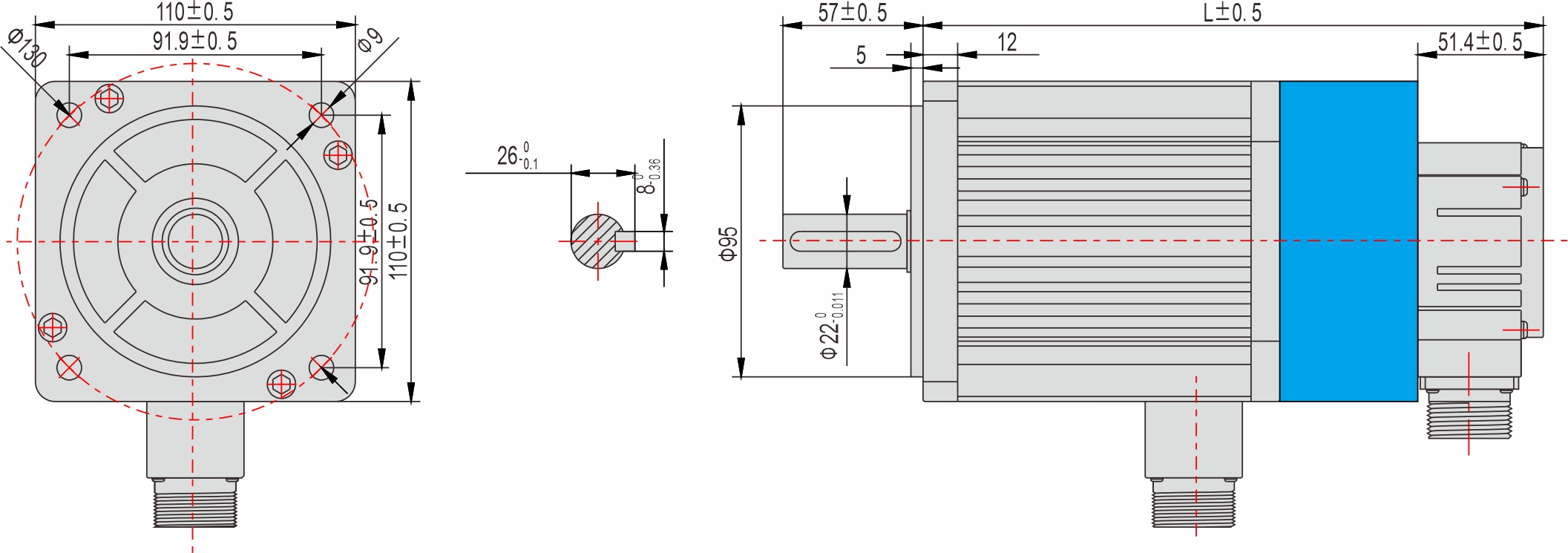

外形图(带断电刹车)


※             部分为断电刹车;

※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


110mm 系列(带断电刹车)


型号

外形尺寸

重量(kg)

L(mm)

YSD11060ASK-S

215

6.5

YSD11080DSK-S

245

8

YSD11120ASK-S

245

8

YSD11150ASK-S

260

8.9

YSD11180ASK-S

275

9.9


技术参数


伺服电机型号

YSD11060ASK

YSD11080DSK

YSD11120ASK

YSD11150ASK

YSD11800ASK

伺服电机型号(带断电刹车)

YSD11060ASK-S

YSD11080DSK-S

YSD11120ASK-S

YSD11150ASK-S

YSD11800ASK-S

伺服驱动器型号

SDA076-MF30-060

SDA076-MF30-080

SDA076-MF30-120

SDA076-MF30-150

SDA100-MF30-180

法兰规格(□)

□110

□110

□110

□110

□110

额定功率

W

600

800

1200

1500

1800

额定扭矩

N.m

2

4

4

5

6

kgf.cm

20.41

40.82

40.82

51.02

61.22

最大扭矩

N.m

6

12

12

15

18

kgf.cm

61.22

122.45

122.45

153.06

183.67

额定转数

r/min

3000

2000

3000

3000

3000

转子惯量

kg.m2X10-4

3.1

5.4

5.4

6.3

7.6

转矩常数

N.m/A

0.8

1.14

0.8

0.83

1

电压常数

V/krpm

55

78

55

63

61

电阻

Ω

3.61

2.42

1.08

1.02

0.82

电感

mH

8.33

7.4

3.4

3.44

2.28

电器时间常数

ms

2.3

3.06

3.14

3.37

3.15

规格与特征

结构

全封闭,无通风 IP65(不包括轴部分和连接处)

环境温度

工作温度:0~40℃,存储温度:-20~80℃

环境湿度

低于90%(无凝露)

空气

避免阳光直射,避免腐蚀气体、易燃气体、油污或灰尘

重量

kg

4.5

6

6

6.9

7.9

重量(带断电刹车)

kg

6.5

8

8

8.9

9.9

※ 其他特殊规格请与英士达机电或代理商洽谈。

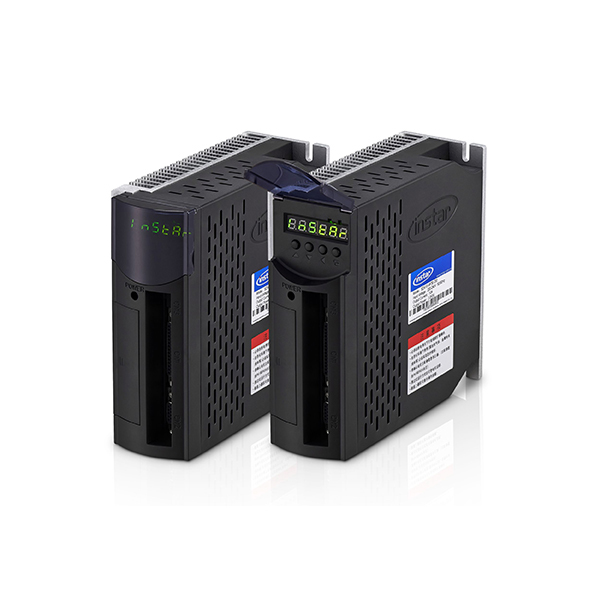

  • SDA076-MF30-XXX 伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    7.6A
    → 驱动电机:
    1KW、1.2KW、1.5KW、1.8KW、2KW
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA100-MF30-XXX 伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    10A
    → 驱动电机:
    1.8KW、2KW、2.3KW、2.6KW
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA076-MF30-XXX RS485总线伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    7.6A
    → 驱动电机:
    1KW、1.2KW、1.5KW
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA100-MF30-XXX RS485总线伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    10A
    → 驱动电机:
    1.8KW、2KW、2.3KW、2.6KW
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
