YSD13260MSK
YSD13260MSK
□130mm 系列 伺服电机

法兰尺寸(□):130mm

额定功率:1KW、1.5KW、2KW、2.3KW、2.6KW、3.8KW

额定扭矩:4N.m、6N.m、7.7N.m、15N.m、10N.m、15N.m

最大扭矩:12N.m、18N.m、22N.m、30N.m、25N.m、30N.m

额定转数:1500r/min、2500r/min

图纸下载:
  • 产品详情
  • 相关产品

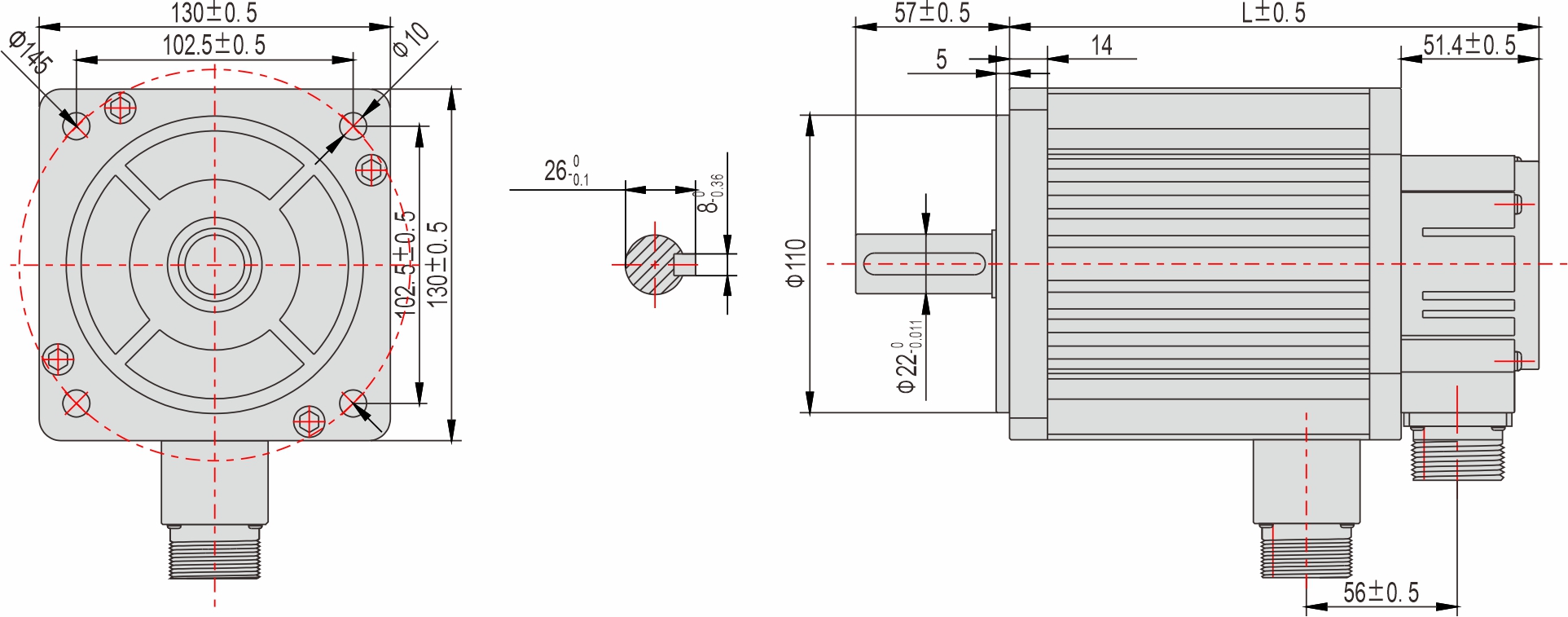

外形图


130mm交流伺服电机

※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


130mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD13100ASK

166

6.3

YSD13150MSK

179

7.3

YSD13200MSK

192

8.2

YSD13230DSK

241

12.5

YSD13260DSK

209

9.9

YSD13380DSK

231

11.8

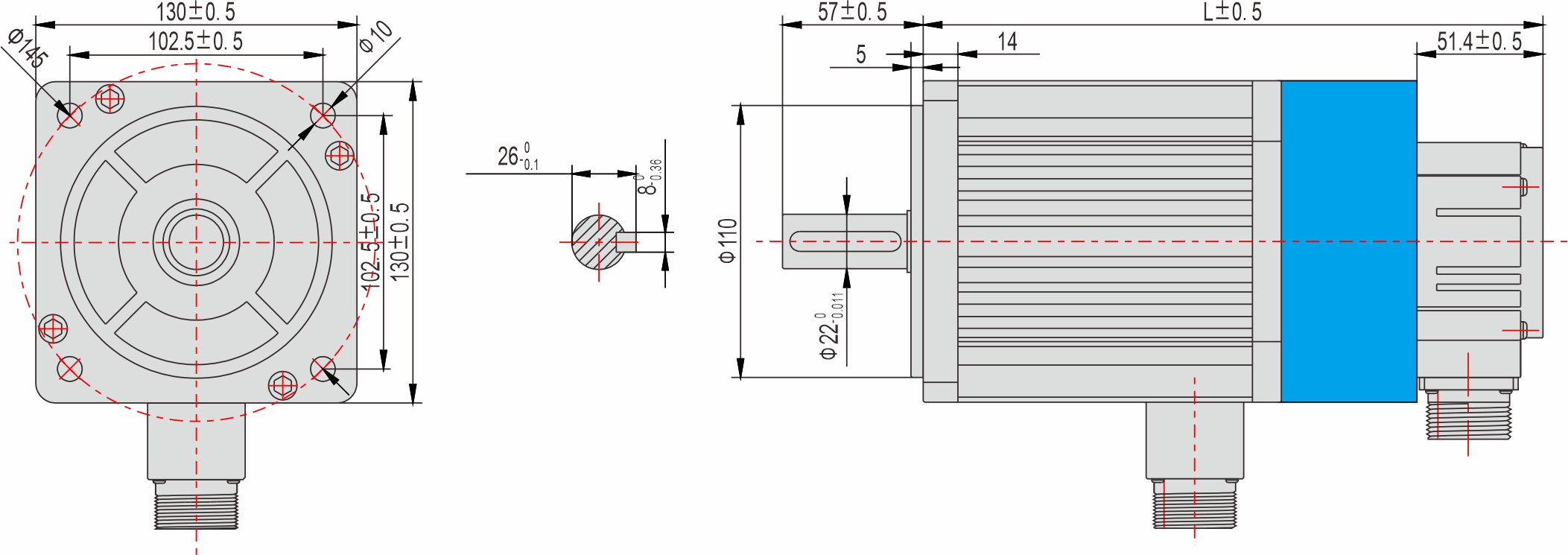

外形图(带断电刹车)


130mm带刹车交流伺服电机

※             部分为断电刹车;

※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


130mm 系列(带断电刹车)


型号

外形尺寸

重量(kg)

L(mm)

YSD13100ASK-S

236

8.3

YSD13150MSK-S

249

9.3

YSD13200MSK-S

262

10.2

YSD13230DSK-S

311

14.5

YSD13260DSK-S

279

11.9

YSD13380DSK-S

301

13.8


技术参数


伺服电机型号

YSD13100MSK

YSD13150MSK

YSD13200MSK

YSD13230DSK

YSD13260DSK

伺服电机型号(带断电刹车)

YSD13100MSK-S

YSD13150MSK-S

YSD13200MSK-S

YSD13230DSK-S

YSD13260DSK-S

伺服驱动器型号

SDA100-MF30-100

SDA100-MF30-150

SDA100-MF30-200

SDA100-MF30-230

SDA100-MF30-260

法兰规格(□)

□130

□130

□130

□130

□130

额定功率

W

1000

1500

2000

2300

2600

额定扭矩

N.m

4

6

7.7

15

10

kgf.cm

20.41

40.82

40.82

51.02

61.22

最大扭矩

N.m

6

12

12

15

18

kgf.cm

61.22

122.45

122.45

153.06

183.67

额定转数

r/min

2500

2500

2500

1500

2500

转子惯量

kg.m2X10-4

3.1

5.4

5.4

6.3

7.6

转矩常数

N.m/A

0.8

1.14

0.8

0.83

1

电压常数

V/krpm

55

78

55

63

61

电阻

Ω

3.61

2.42

1.08

1.02

0.82

电感

mH

8.33

7.4

3.4

3.44

2.28

电器时间常数

ms

2.3

3.06

3.14

3.37

3.15

规格与特征

结构

全封闭,无通风 IP65(不包括轴部分和连接处)

环境温度

工作温度:0~40℃,存储温度:-20~80℃

环境湿度

低于90%(无凝露)

空气

避免阳光直射,避免腐蚀气体、易燃气体、油污或灰尘

重量

kg

4.5

6

6

6.9

7.9

重量(带断电刹车)

kg

6.5

8

8

8.9

9.9


伺服电机型号

YSD13380DSK





伺服电机型号(带断电刹车)

YSD13380DSK-S





伺服驱动器型号






法兰规格(□)

□130





额定功率

W

3800





额定扭矩

N.m

15





kgf.cm

153





最大扭矩

N.m

30





kgf.cm

306.12





额定转数

r/min

2500





转子惯量

kg.m2X10-4

2.77





转矩常数

N.m/A

1.11





电压常数

V/krpm

66





电阻

Ω

0.48





电感

mH

1.67





电器时间常数

ms

3.47





规格与特征

结构

全封闭,无通风 IP65(不包括轴部分和连接处)

环境温度

工作温度:0~40℃,存储温度:-20~80℃

环境湿度

低于90%(无凝露)

空气

避免阳光直射,避免腐蚀气体、易燃气体、油污或灰尘

重量

kg

11.8





重量(带断电刹车)

kg

13.8





※ 其他特殊规格请与英士达机电或代理商洽谈。


选购配件


电机动力线:

型号

长度L(m)

导体(m㎡)

SDA-PC100-01E

1

1

SDA-PC100-02E

2

SDA-PC100-03E

3

SDA-PC100-04E

4

SDA-PC100-05E

5

SDA-PC100-07E

7

……

……

SDA-PC100-10E

10

※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    伺服电机与驱动器间的配线距离,请控制在10m以下。


电机编码器线:

型号

长度L(m)

导体(m㎡)

SDA-EC020-01E

1

0.2

SDA-EC020-02E

2

SDA-EC020-03E

3

SDA-EC020-04E

4

SDA-ED020-05E

5

SDA-EC020-07E

7

……

……

SDA-EC020-10E

10

※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    伺服电机与驱动器间的配线距离,请控制在10m以下。


电机刹车线:

型号

长度L(m)

导体(m㎡)

SDA-BC100-01E

1

1

SDA-BC100-02E

2

SDA-BC100-03E

3

SDA-BC100-04E

4

SDA-BC100-05E

5

SDA-BC100-07E

7

……

……

SDA-BC100-10E

10

※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    伺服电机与驱动器间的配线距离,请控制在10m以下。

  • SDA100-MF30-XXX 伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    10A
    → 驱动电机:
    1.8KW、2KW、2.3KW、2.6KW
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA100-MF30-XXX RS485总线伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    10A
    → 驱动电机:
    1.8KW、2KW、2.3KW、2.6KW
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
