YSD06020ASK
YSD06020ASK
□40mm 系列 带刹车伺服电机

法兰尺寸(□):40mm

额定功率:50W、100W

额定扭矩:0.16N.m、0.32N.m

最大扭矩:0.48N.m、0.95N.m

额定转数:3000r/min

图纸下载:
  • 产品详情
  • 相关产品

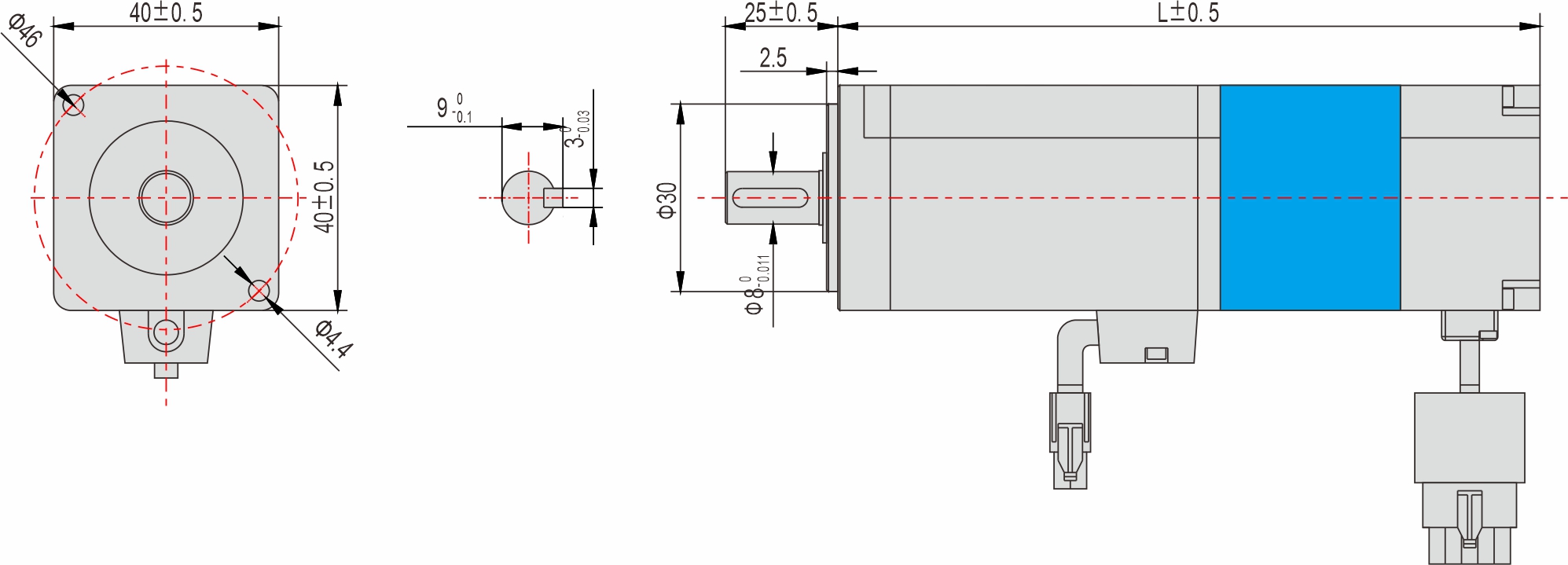

外形图(带断电刹车)


※             部分为断电刹车;

※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


40mm 系列(带断电刹车)


型号

外形尺寸

重量(kg)

L(mm)

YSD04005ASK-S

99

0.47

YSD04010ASK-S

133.5

0.67

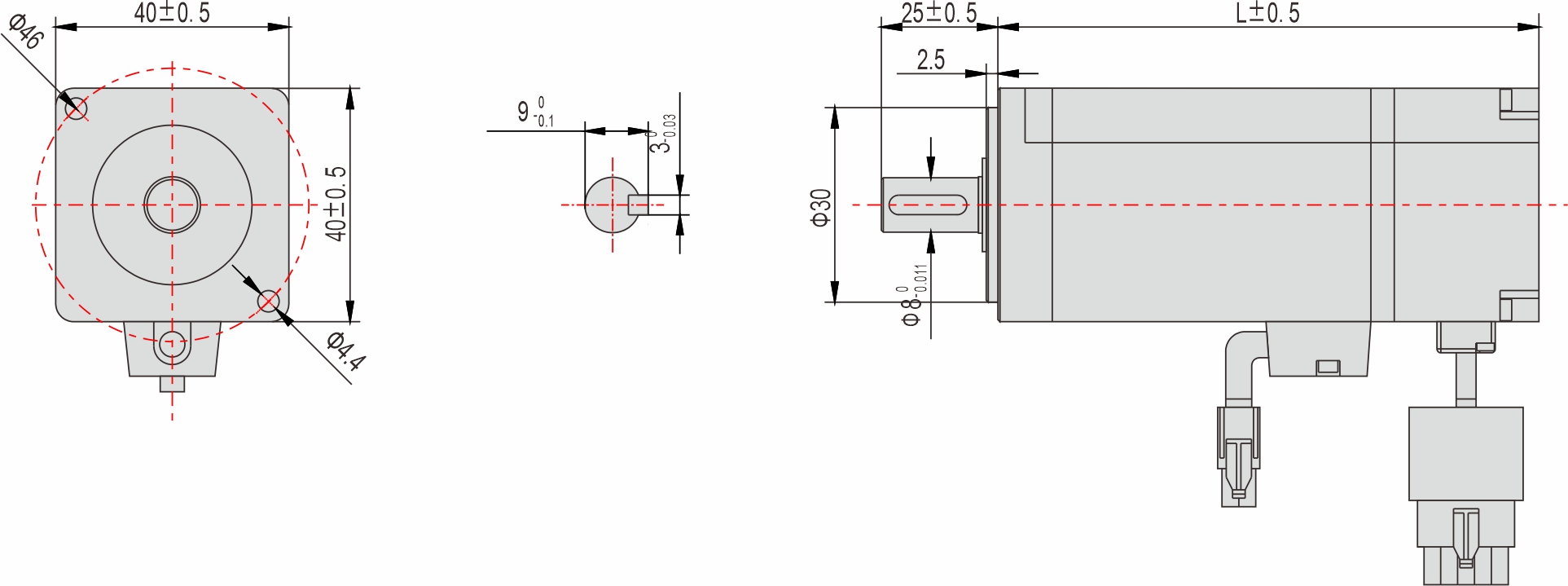

外形图


※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


40mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD04005ASK

99

0.47

YSD04010ASK

99

0.47


技术参数


伺服电机型号

YSD04005ASK

YSD04010ASK




伺服电机型号(带断电刹车)

YSD04005ASK-S

YSD04010ASK-S




伺服驱动器型号

SDA016-MF20-005

SDA016-MF20-010




法兰规格(□)

□40

□40




额定功率

W

50

100




额定扭矩

N.m

1.27

0.32




kgf.cm

12.95

3.26




最大扭矩

N.m

3.8

0.96




kgf.cm

38.76

9.79




额定转数

r/min

3000

3000




转子惯量

kg.m2X10-4

0.302

0.035




转矩常数

N.m/A

0.5

0.8




电压常数

V/krpm

41.1

18.6




电阻

Ω

5.83

13.9




电感

mH

12.23

31.9




电器时间常数

ms

2.1

2.3




规格与特征

结构

全封闭,无通风 IP65(不包括轴部分和连接处)

环境温度

工作温度:0~40℃,存储温度:-20~80℃

环境湿度

低于90%(无凝露)

空气

避免阳光直射,避免腐蚀气体、易燃气体、油污或灰尘

重量

kg

1.3

0.47




重量(带断电刹车)

kg

1.3

0.67




※ 其他特殊规格请与英士达机电或代理商洽谈。

  • SDA016-MF20-XXX 伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    1.6A
    → 驱动电机:
    50W、100W、200W
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA016-MF20-XXX RS485总线伺服驱动器
    • 说明
    • 技术数据
    → 供电电压:
    单相 AC220V
    → 输出电流:
    1.6A
    → 驱动电机:
    50W、100W、200W
    → 编码器类型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
