YSD09075ASK
YSD09075ASK
□86mm 系列 伺服电机

法兰尺寸(□):86mm

额定功率:750W、1KW

额定扭矩:2.4N.m、4N.m

最大扭矩:7.1N.m、12N.m

额定转数:3000r/min、2500r/min

图纸下载:
  • 产品详情
  • 相关产品

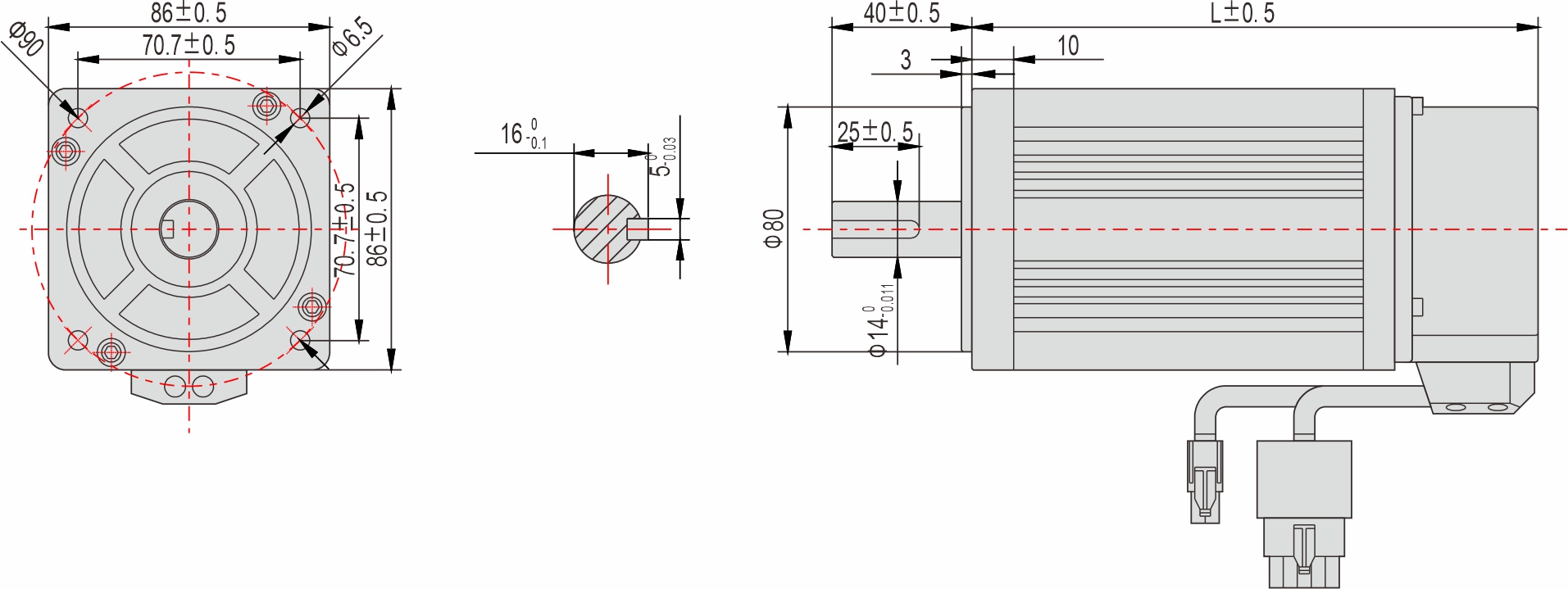

外形图


86mm交流伺服电机

※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


86mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD09075ASK

150

3.2

YSD09100MSK

182

4.3

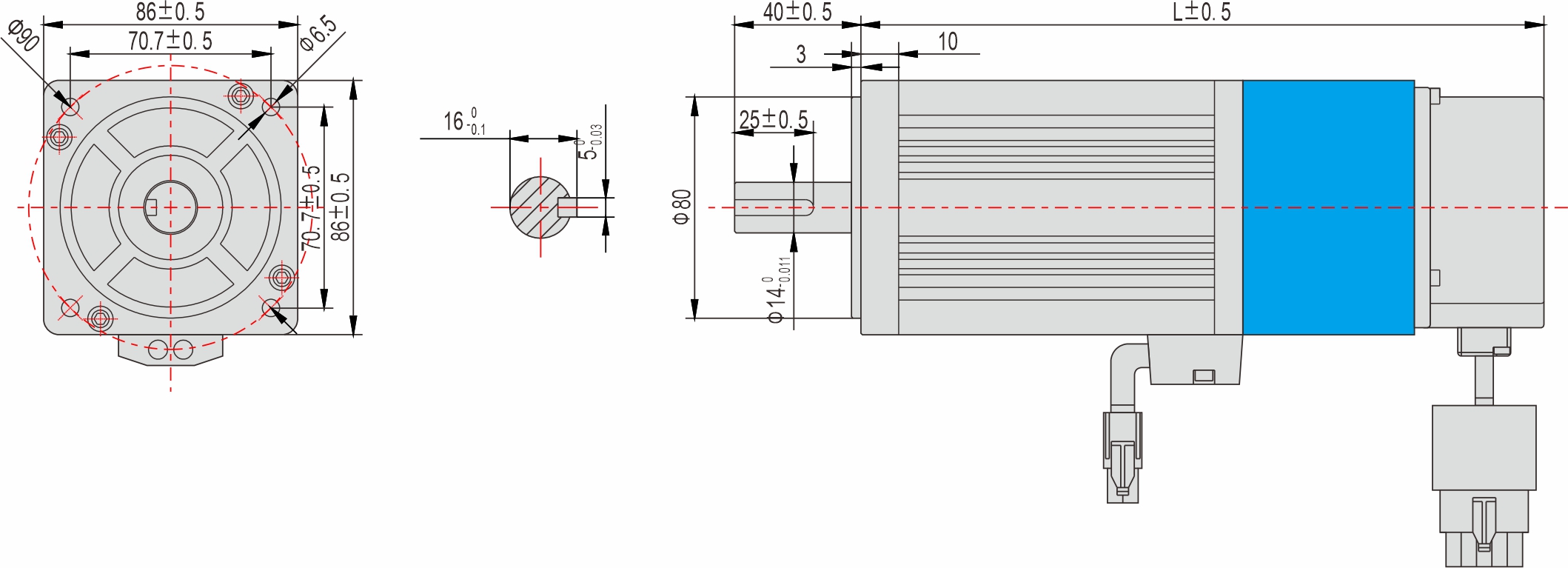

外形图(带断电刹车)


86mm带刹车交流伺服电机

※             部分为断电刹车;

※ 我们可以根据您的需求定制伺服电机的电气参数,也可以增配行星减速机等;

※ 伺服电机安装时务必用伺服电机前端盖安装止口定位,并注意公差配合,严格保证伺服电机输出轴与负载的同心度。


86mm 系列(带断电刹车)


型号

外形尺寸

重量(kg)

L(mm)

YSD09075ASK-S

207

4

YSD09100ASK-S

239

5.1


技术参数


伺服电机型号

YSD09075ASK

YSD09100MSK




伺服电机型号(带断电刹车)

YSD09075ASK-S

YSD09100MSK-S




伺服驱动器型号

SDA055-MF20-075

SDA055-MF20-100




法兰规格(□)

□86

□86




额定功率

W

750

1000




额定扭矩

N.m

2.4

4




kgf.cm

24.49

40.82




最大扭矩

N.m

7.1

12




kgf.cm

72.49

122.44




额定转数

r/min

3000

2500




转子惯量

kg.m2X10-4

2.45

3.7




转矩常数

N.m/A

0.8

1




电压常数

V/krpm

50

61




电阻

Ω

3.1

2.68




电感

mH

7.1

6.23




电器时间常数

ms

2.29

2.32




规格与特征

结构

全封闭,无通风 IP65(不包括轴部分和连接处)

环境温度

工作温度:0~40℃,存储温度:-20~80℃

环境湿度

低于90%(无凝露)

空气

避免阳光直射,避免腐蚀气体、易燃气体、油污或灰尘

重量

kg

3.2

4.3




重量(带断电刹车)

kg

4

5.1




※ 其他特殊规格请与英士达机电或代理商洽谈。


选购配件


电机动力线:

型号

长度L(m)

导体(m㎡)

SDA-PC050-01E

1

0.5

SDA-PC050-02E

2

SDA-PC050-03E

3

SDA-PC050-04E

4

SDA-PC050-05E

5

SDA-PC050-07E

7

……

……

SDA-PC050-10E

10

※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    伺服电机与驱动器间的配线距离,请控制在10m以下。


电机编码器线:

型号

长度L(m)

导体(m㎡)

SDA-EC020-01E

1

0.2

SDA-EC020-02E

2

SDA-EC020-03E

3

SDA-EC020-04E

4

SDA-ED020-05E

5

SDA-EC020-07E

7

……

……

SDA-EC020-10E

10

※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    伺服电机与驱动器间的配线距离,请控制在10m以下。


电机刹车线:

型号

长度L(m)

导体(m㎡)

SDA-BC050-01E

1

0.5

SDA-BC050-02E

2

SDA-BC050-03E

3

SDA-BC050-04E

4

SDA-BC050-05E

5

SDA-BC050-07E

7

……

……

SDA-BC050-10E

10

※ 用于伺服电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    伺服电机与驱动器间的配线距离,请控制在10m以下。


电缆线注意事项


电缆线注意事项


电缆线注意事项—1


电缆线注意事项—2

插拔连接器时,请务必握住连接器进行操作。

如果拉住电缆线进行操作,可能会导致接触不良。


请勿弯曲连接器部分的电缆线,如果连接部或端子施加应力,可能会导致接触不良或断线。

请固定红色两处连接器部分,以防止连接器部晃动,导致端子损坏或接触不良。

电缆线注意事项—3


电缆线注意事项—4

插入连接器时:

请握住连接器本体,笔直插入。

如果倾斜插入,可能导致端子损坏或接触不良。


拔出连接器时:

请先解除连接器的卡扣,然后笔直拔出。

如果握住电缆线拔出,可能导致连接器损坏。


请使用适当的长度进行配线,以免电缆线移动时也不会被拉扯。此外,请确保弯曲半径R在电缆线直径6被以上。
