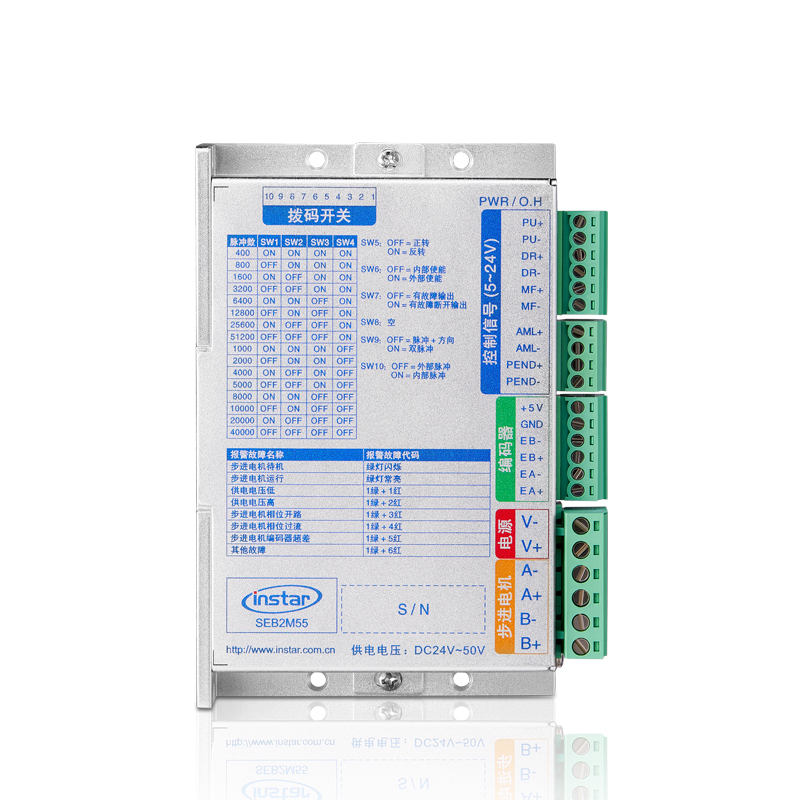

SEB2M55
SEB2M55
SEB3M55 闭环步进驱动器

●  单 / 双脉冲输入方式

●  驱动器电流:0.1A~5A

●  单电源输入,电压范围: DC24~50V

●  信号原电压范围: DC3.3~28V

●  适配步进电机外径:56mm~60mm

图纸下载:
  • 产品详情
  • 相关产品
特点

●  高性能、低噪音、低价格、高速力矩大、平稳性极好

●  单 / 双脉冲输入方式

●  设有16档等角度恒力矩细分,最高分辨率60000步/转

●  采用独特的3线控制电路,有效的降低了噪音,增加了转动平稳性

●  最高反应频率可达300KHz

●  步进脉冲停止超过100ms时,线圈电流自动减半,减小了步进电机过热

●  双极恒流斩波方式,使得相同的步进电机可以输出更大的速度和功率

●  光电隔离信号输入/输出

●  驱动器电流:0.1A~5A

●  单电源输入,电压范围: DC24~50V(最佳输入电压 DC48V)

●  信号原电压范围: DC3.3~28V(任意输入,无需外加限流电阻)

●  出错保护:①相位过流 ②相位开路 ③供电电压高 ④供电电压低 ⑤编码器故障

●  外形尺寸:117×75.7×40.6(mm),净重量:0.27kg

概述

       SEB3M55 采用新一代32位DSP控制技术,最高转速可达3000rpm以上,且高速力矩衰减远低于普通开环步进驱动器,可大幅度提升闭环步 进电机的高速性能和力矩使用率,有效降低闭环步进电机振动和发热,从而提升设备的加工效率与加工精度,驱动器输入电压DC24V~50V( 最佳输入电压 DC48V),采用单电源供电,适配外径56mm~60mm、相电流在5A以下三相混合式闭环步进电机。

       驱动器内部采用基于负载的电流控制技术,可有效延长闭环步进电机使用寿命与降低发热,驱动器内置有位置到达信号和报警信号输出,方便控制器进行监测和控制。

应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等

脉冲数设定表


脉冲数/转

400

500

600

800

1000

1200

2000

3000

4000

5000

6000

10000

12000

20000

30000

60000

D1

ON

ON

OFF

ON

OFF

ON

OFF

OFF

ON

OFF

OFF

ON

OFF

ON

OFF

ON

D2

ON

ON

ON

ON

ON

ON

ON

ON

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

D3

ON

ON

ON

OFF

ON

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

D4

ON

OFF

ON

ON

OFF

OFF

ON

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

D5

OFF:闭环步进电机正转,ON: 闭环步进电机反转

D6

ON: 双脉冲,PU为正向脉冲信号,DR为反向脉冲信号

OFF: 单脉冲,PU为脉冲信号,DR为方向控制信号

D7

空端。

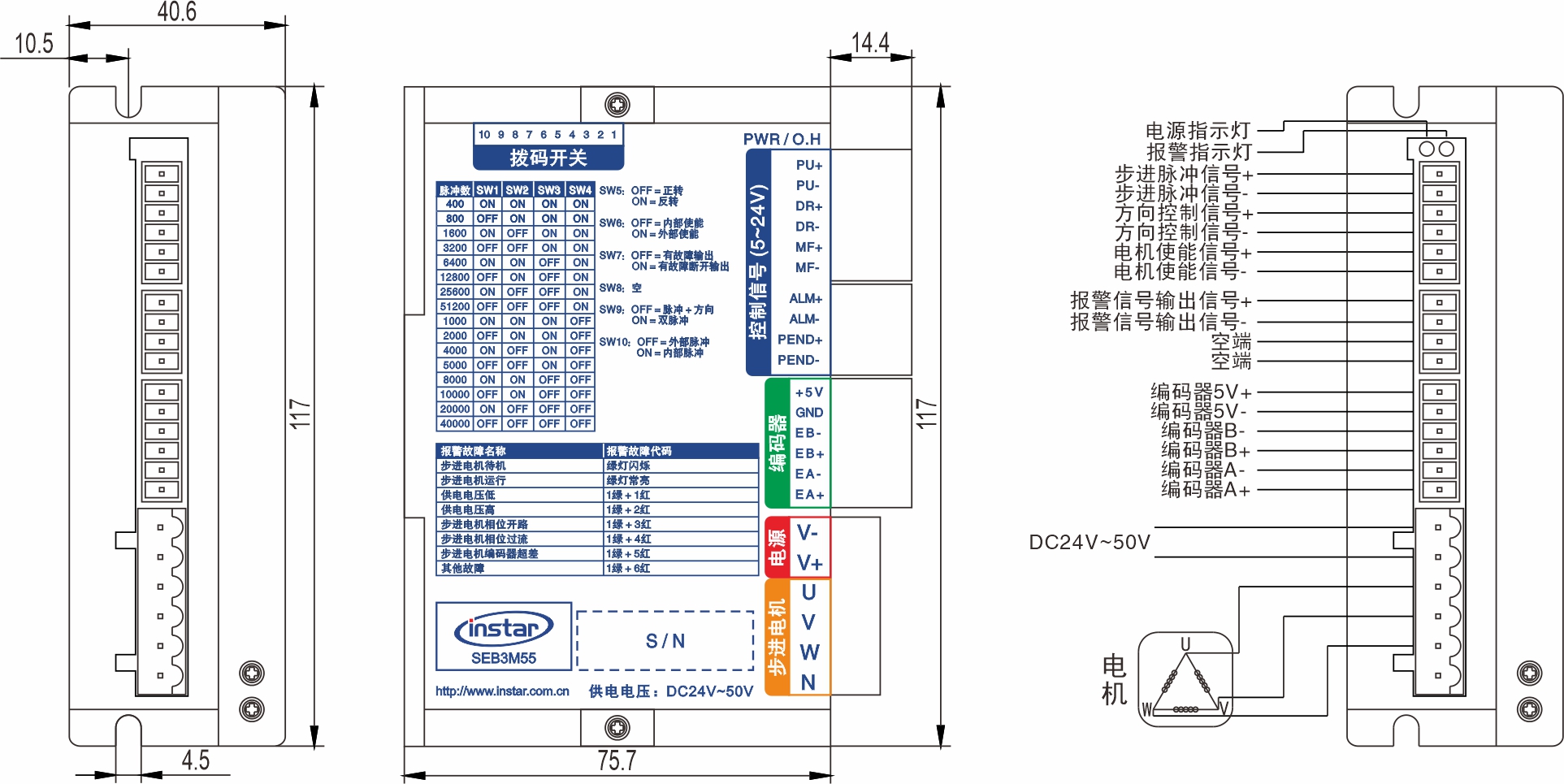

外形尺寸图</
