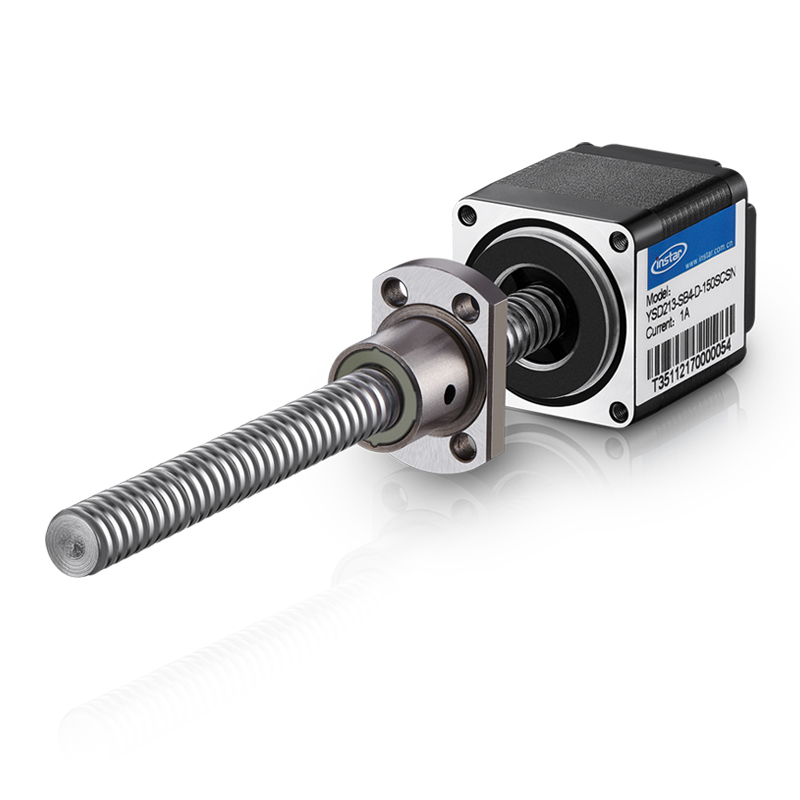

□20mm 系列直线步进电机(滚珠丝杆式)
- 说明
- 技术数据
Instar滚珠丝杆直线步进电机，将步进电机和滚珠丝杆实现一体化，因无需使用过去的原有零件，缩短了装置设计及部件选用的时间。另外，可缩减在组装及安装精度调节上花费的时间，有助于提高客户的生产效率。

→ 尺寸：

20mm

→ NEMA：

9

→ 导程：

1mm～4mm

→ 相电流：

0.6A

→ 引出线：

4线

→ 机身长度：

30mm～38mm
□28mm 系列直线步进电机(滚珠丝杆式)
- 说明
- 技术数据
Instar滚珠丝杆直线步进电机，将步进电机和滚珠丝杆实现一体化，因无需使用过去的原有零件，缩短了装置设计及部件选用的时间。另外，可缩减在组装及安装精度调节上花费的时间，有助于提高客户的生产效率。

→ 尺寸：

28mm

→ NEMA：

11

→ 导程：

1mm～12mm

→ 相电流：

0.67A

→ 引出线：

4、6线

→ 机身长度：

28mm～51mm
□35mm 系列直线步进电机(滚珠丝杆式)
- 说明
- 技术数据
Instar滚珠丝杆直线步进电机，将步进电机和滚珠丝杆实现一体化，因无需使用过去的原有零件，缩短了装置设计及部件选用的时间。另外，可缩减在组装及安装精度调节上花费的时间，有助于提高客户的生产效率。

→ 尺寸：

35mm

→ NEMA：

14

→ 导程：

1mm～12mm

→ 相电流：

1.2A

→ 引出线：

4、6线

→ 机身长度：

34mm～55mm

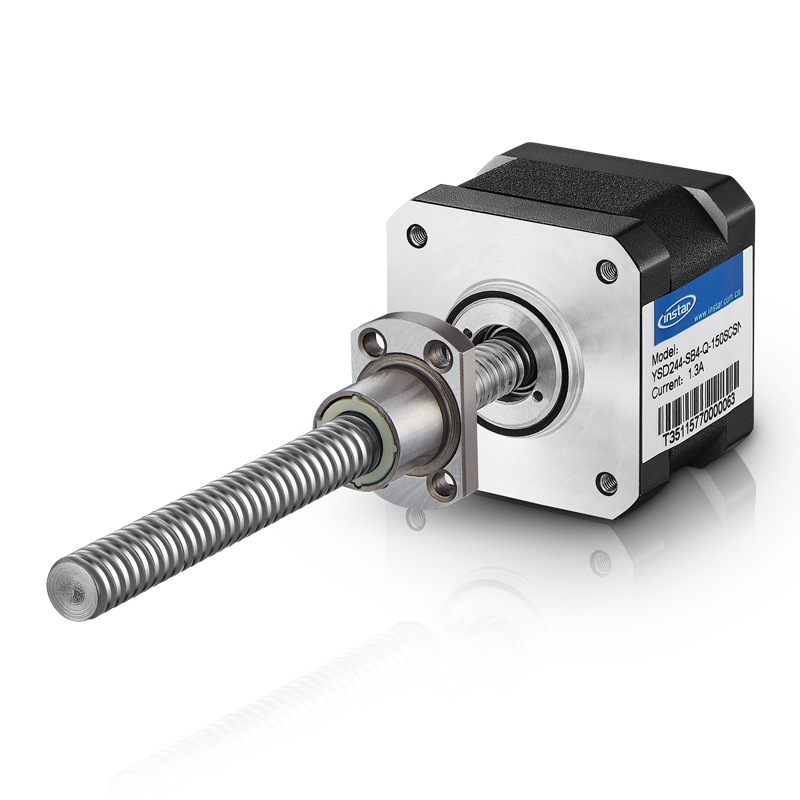

□42mm 系列直线步进电机(滚珠丝杆式)
- 说明
- 技术数据
Instar滚珠丝杆直线步进电机，将步进电机和滚珠丝杆实现一体化，因无需使用过去的原有零件，缩短了装置设计及部件选用的时间。另外，可缩减在组装及安装精度调节上花费的时间，有助于提高客户的生产效率。

→ 尺寸：

42mm

→ NEMA：

17

→ 导程：

1mm～20mm

→ 相电流：

0.95A～2A

→ 引出线：

4、6线

→ 机身长度：

34mm～48mm

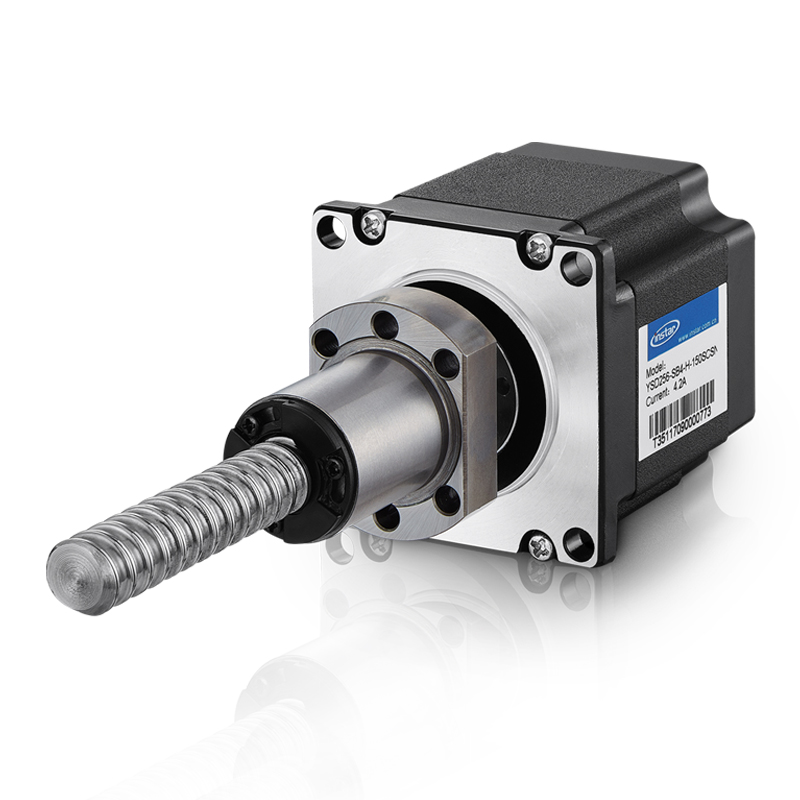

□56mm 系列直线步进电机(滚珠丝杆式)
- 说明
- 技术数据
Instar滚珠丝杆直线步进电机，将步进电机和滚珠丝杆实现一体化，因无需使用过去的原有零件，缩短了装置设计及部件选用的时间。另外，可缩减在组装及安装精度调节上花费的时间，有助于提高客户的生产效率。

→ 尺寸：

56mm

→ NEMA：

23

→ 导程：

2mm～20mm

→ 相电流：

3A～4.2A

→ 引出线：

4、6线

→ 机身长度：

45mm～76mm

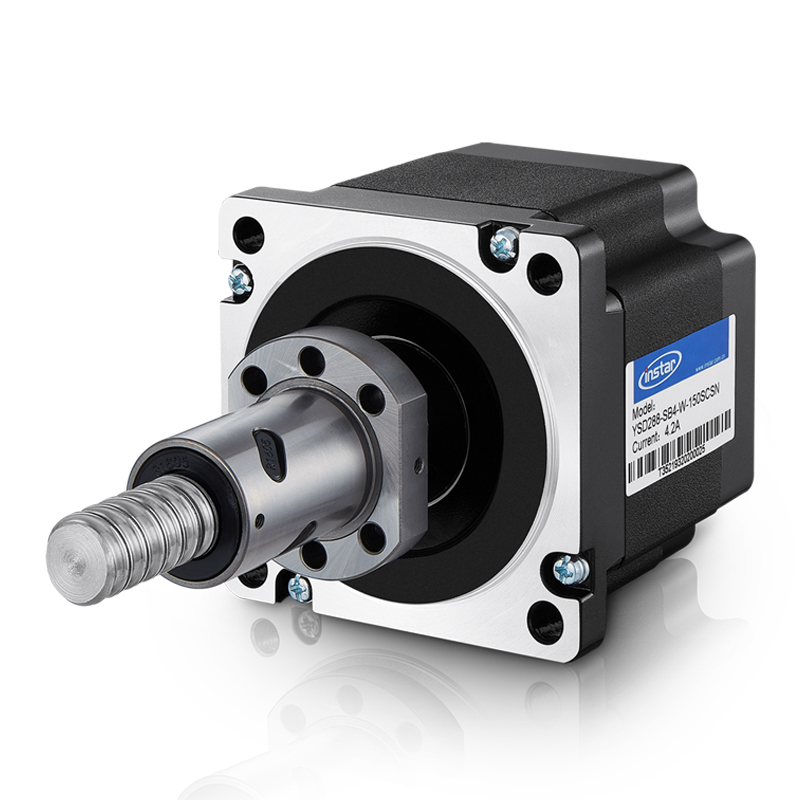

□85mm 系列直线步进电机(滚珠丝杆式)
- 说明
- 技术数据
Instar滚珠丝杆直线步进电机，将步进电机和滚珠丝杆实现一体化，因无需使用过去的原有零件，缩短了装置设计及部件选用的时间。另外，可缩减在组装及安装精度调节上花费的时间，有助于提高客户的生产效率。

→ 尺寸：

85mm

→ NEMA：

34

→ 导程：

5mm～20mm

→ 相电流：

4.2A

→ 引出线：

4、6、8线

→ 机身长度：

78mm～98mm
