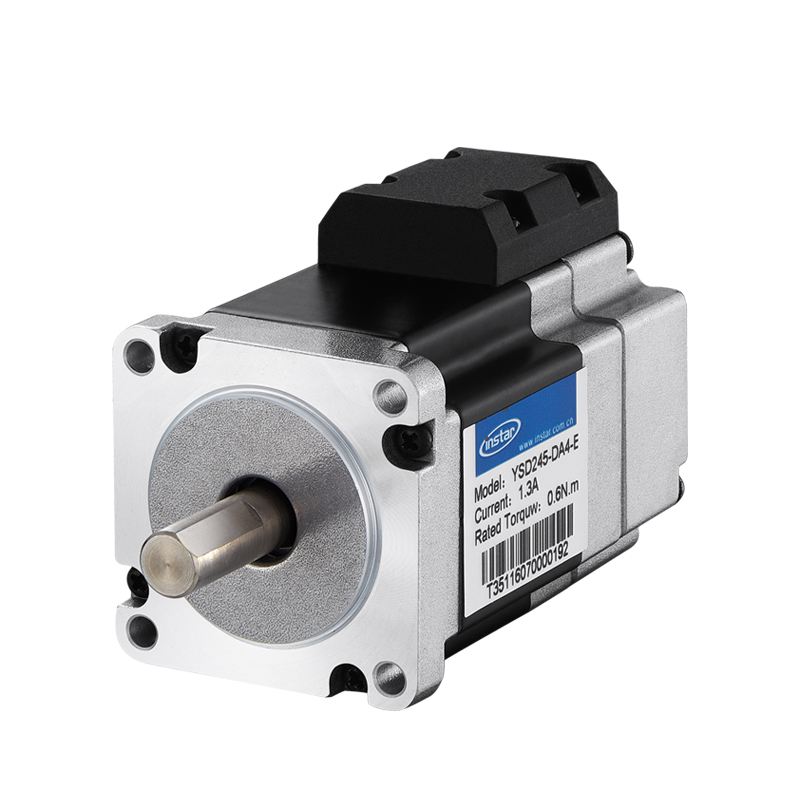

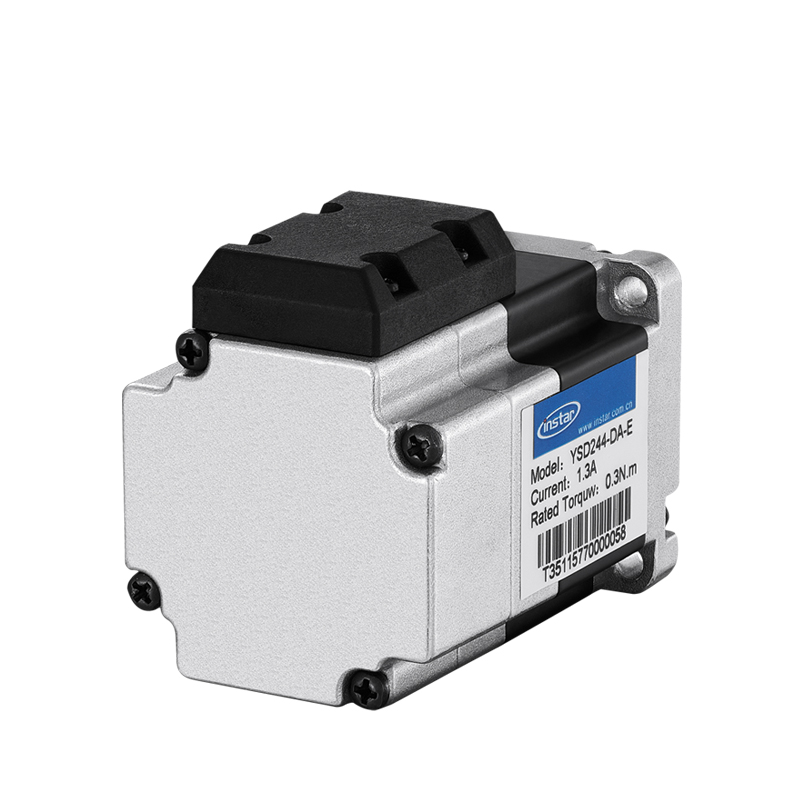

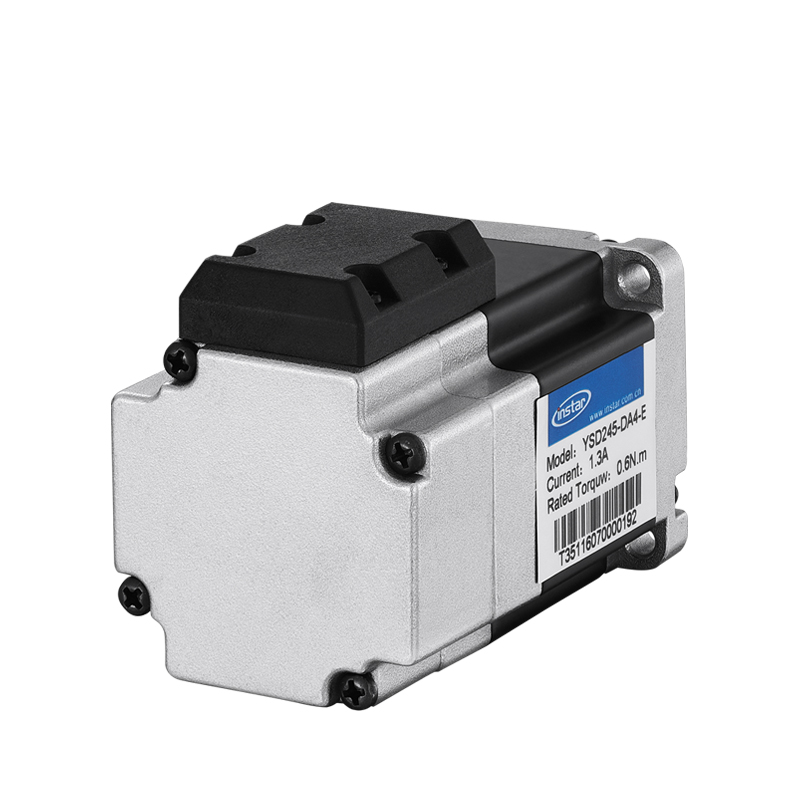

YSD244-DA4-E(正面)
YSD244-DA4-E(正面)

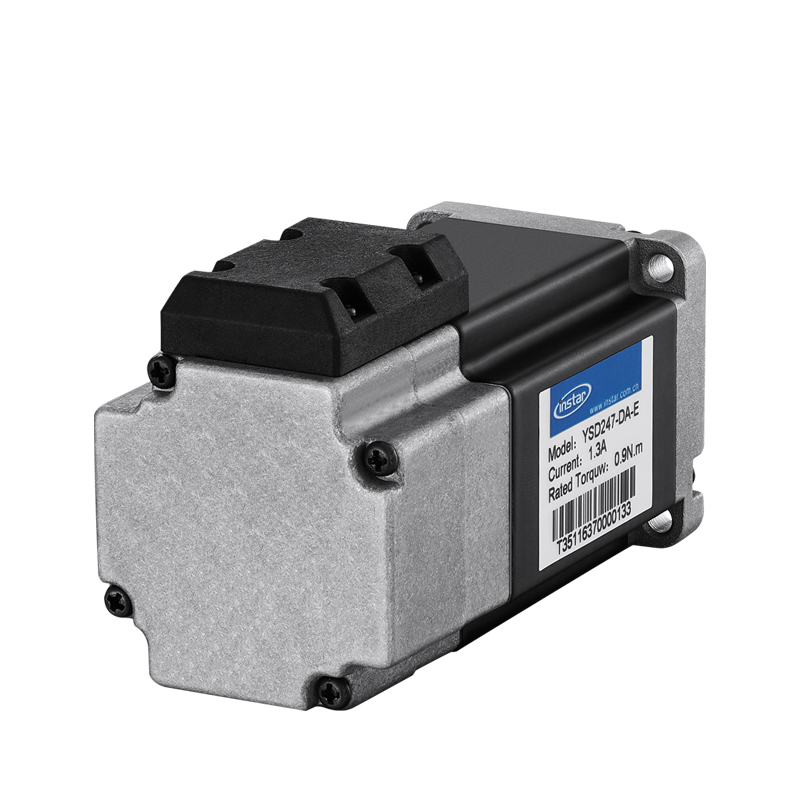

□42mm 系列 闭环步进电机

●  法兰尺寸(□):42mm

●  步距角:1.8゜

●  电流 /相:1.3A

●  静力距:3~8kg-cm

●  机身长度:65mm~95mm

图纸下载:
  • 产品详情
  • 相关产品

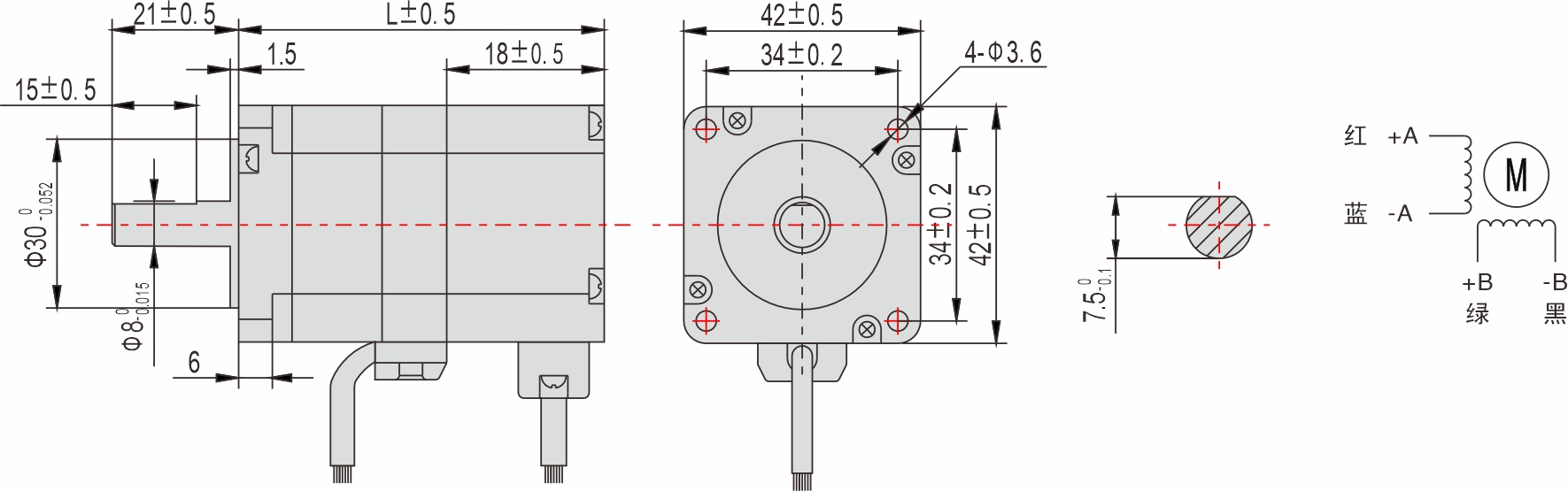

外形图


42mm 系列 闭环步进电机

※ 此外形图为单转轴产品;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配偏心齿轮减速箱或行星减速箱、断电刹车等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

42mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD244-DA4-E

65

0.22

YSD245-DA4-E

79

0.53

YSD247-DA4-E

95

0.67

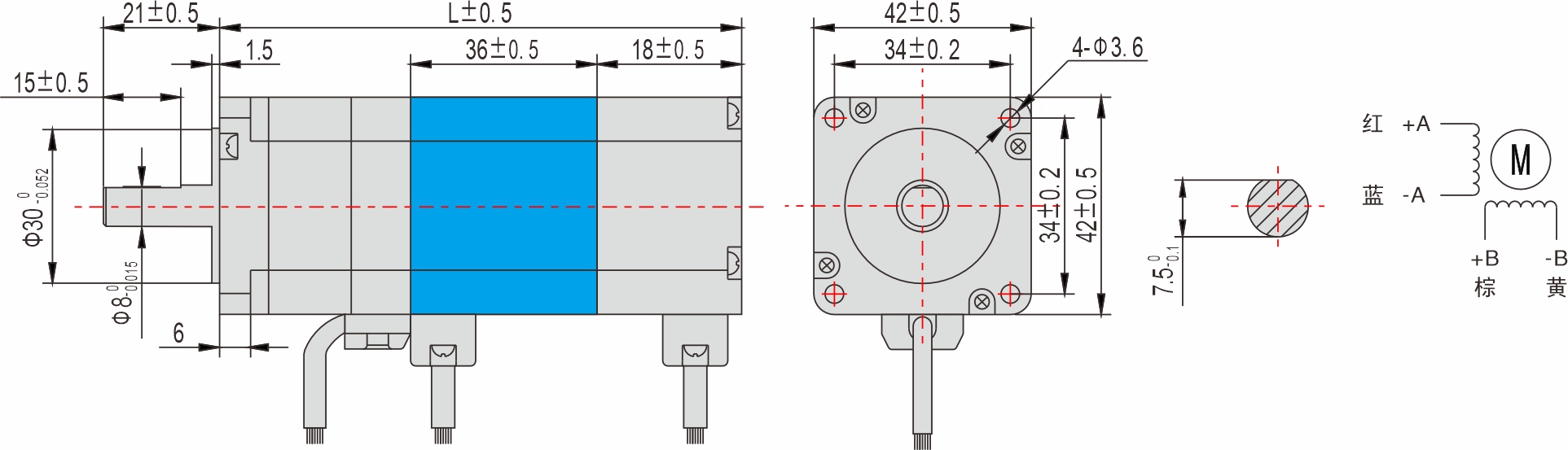

外形图(带断电刹车)


42mm 系列 带刹车闭环步进电机

※             部分为断电刹车;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配偏心齿轮减速箱或行星减速箱等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

42mm 系列(带断电刹车)


型号

外形尺寸

重量(kg)

L(mm)

YSD244-DA4-E-S

101

0.67

YSD245-DA4-E-S

115

0.98

YSD246-DA4-E-S

131

1.12


技术参数


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

重量

(带断电刹车)

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

Kg

YSD244-DA4-E

SEB2M25

1.3

2

3.5

3

4

35

0.22

0.67

YSD245-DA4-E

1.3

3.2

6.2

6

4

77

0.53

0.98

YSD247-DA4-E

1.3

4.5

12.6

9

4

115

0.67

1.12

※ 其他特殊规格请与英士达机电或代理商洽谈。


矩频曲线图


※ 矩频曲线图是基于本公司测量条件的数据,条件发生变化时,矩频曲线图可能会发生变化。

※ 因驱动器条件的不同,步进电机可能会出现明显发热的情形,为保护编码器,请在步进电机外壳温度85℃以下时使用。

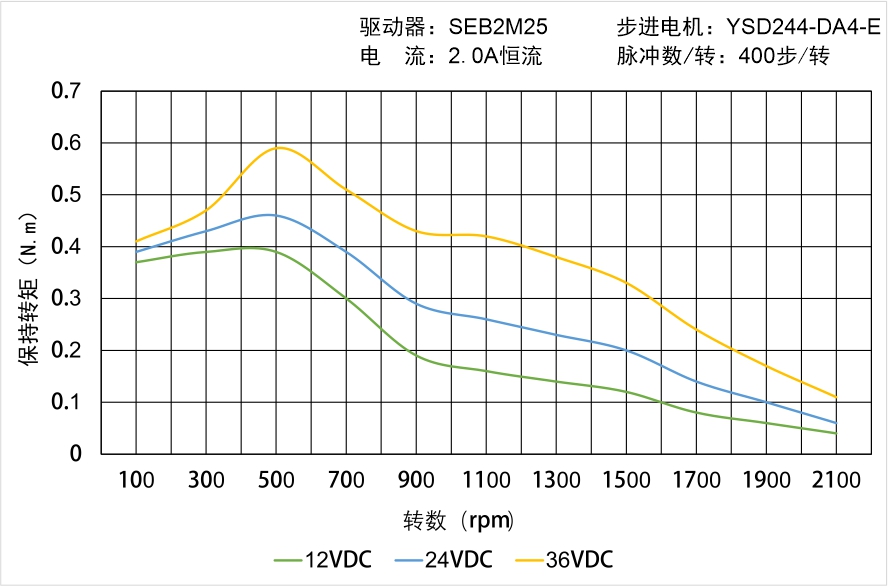

YSD244-DA4-E矩频曲线图



YSD245-DA4-E矩频曲线图

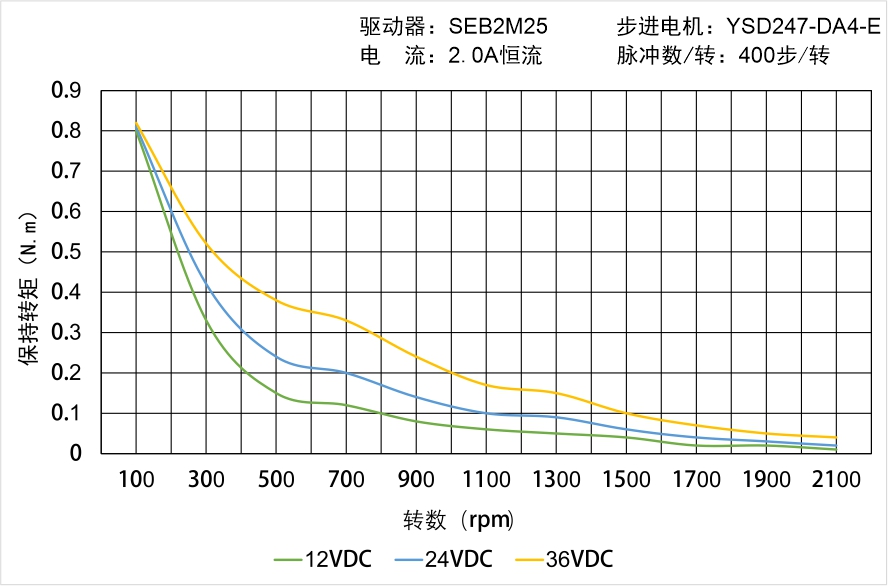

YSD247-DA4-E矩频曲线图




矩频曲线图(带断电刹车)


※ 矩频曲线图是基于本公司测量条件的数据,条件发生变化时,矩频曲线图可能会发生变化。

※ 因驱动器条件的不同,步进电机可能会出现明显发热的情形,为保护编码器,请在步进电机外壳温度85℃以下时使用。

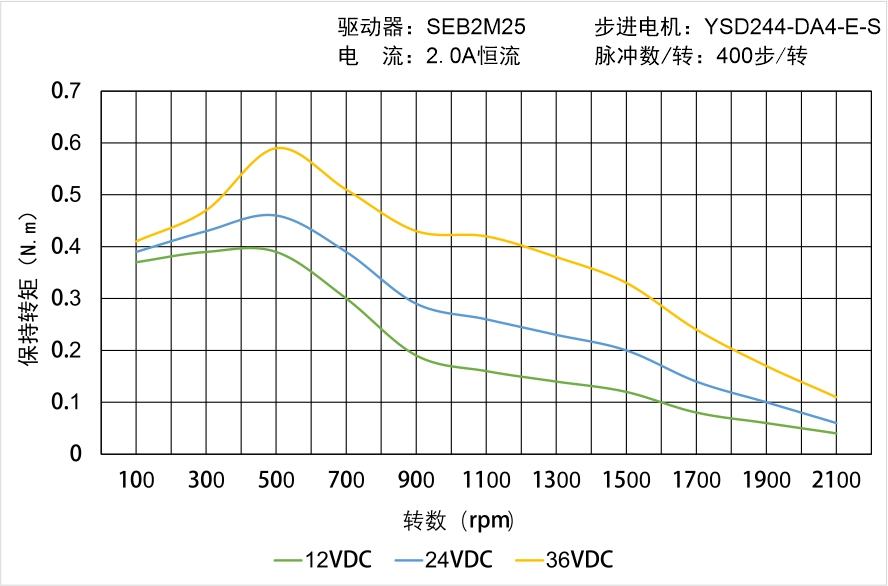

YSD244-DA4-E-S矩频曲线图

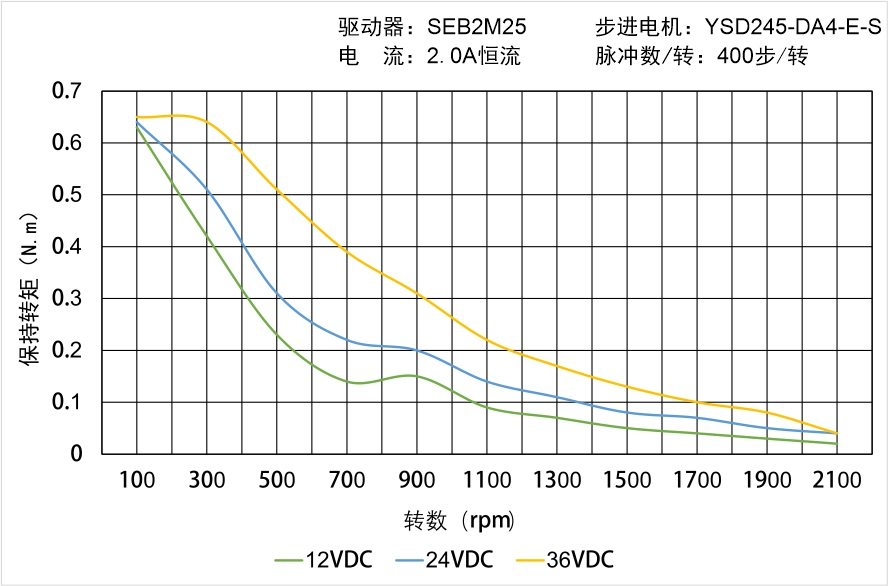

YSD245-DA4-E-S矩频曲线图

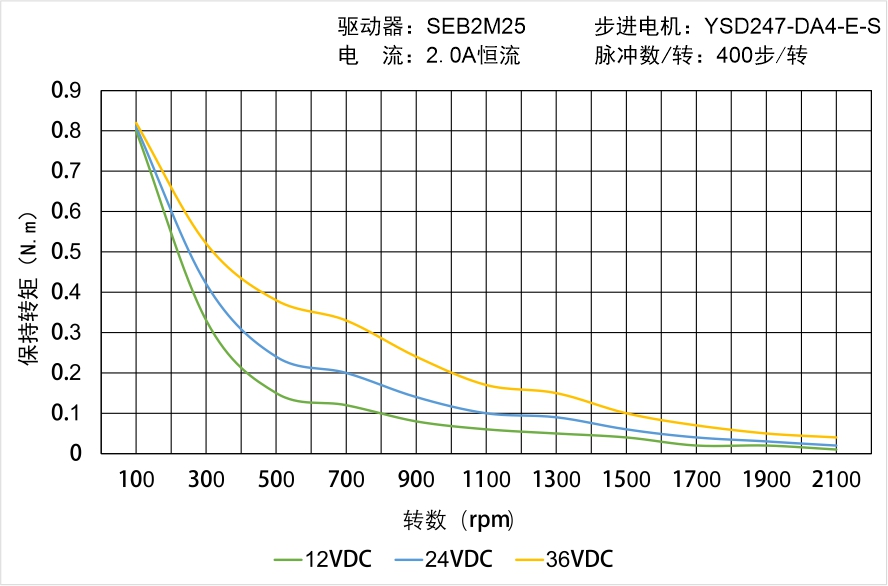

YSD247-DA4-E-S矩频曲线图




选购配件


电机动力线:

型号

长度L(m)

导体(m㎡)

SEB-PC010-01E

1

0.5

SEB-PC010-02E

2

SEB-PC010-03E

3

SEB-PC010-04E

4

SEB-PC010-05E

5

SEB-PC010-07E

7

SEB-PC010-10E

10

※ 用于步进电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    步进电机与驱动器间的配线距离,请控制在10m以下。


电机编码器线:

型号

长度L(m)

导体(AWG)

SEB-EC010-01E

1

24

SEB-EC010-02E

2

SEB-EC010-03E

3

SEB-EC010-04E

4

SEB-EC010-05E

5

SEB-EC010-07E

7

SEB-EC010-10E

10

※ 用于编码器与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链屏蔽电缆线。

    编码器与驱动器间的配线距离,请控制在10m以下。


电缆线注意事项


电缆线注意事项

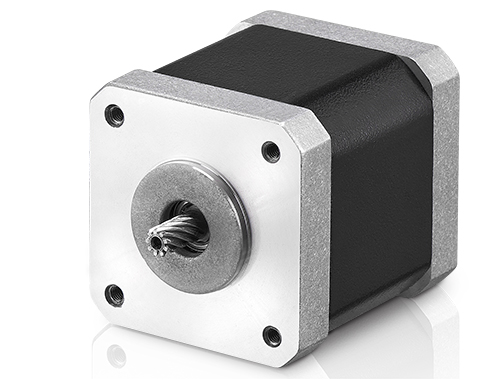

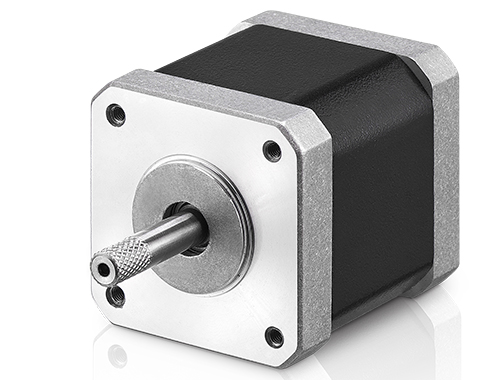

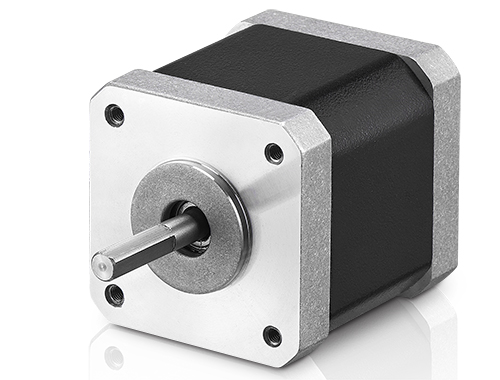

定制出轴方式

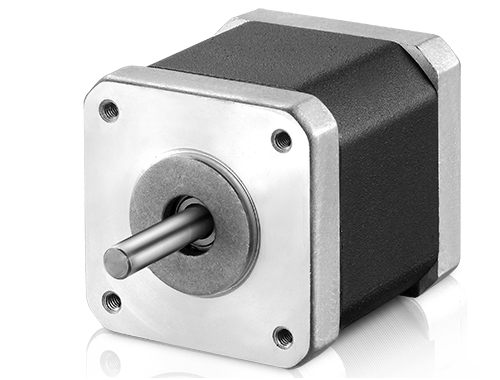

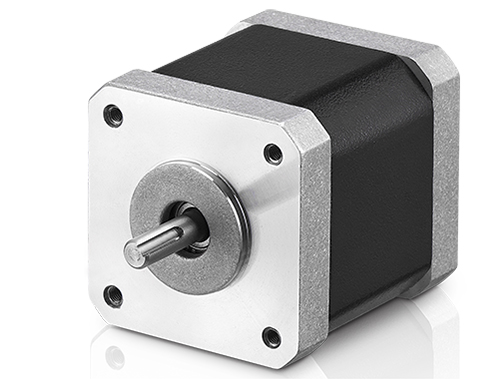

圆轴

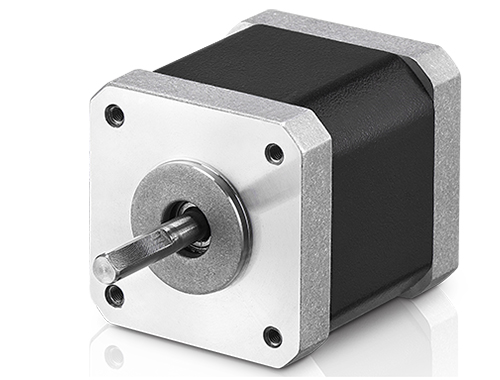

单扁丝



双扁丝



键槽

圆轴


单扁丝


双扁丝


键槽


滚花



滚齿



通孔

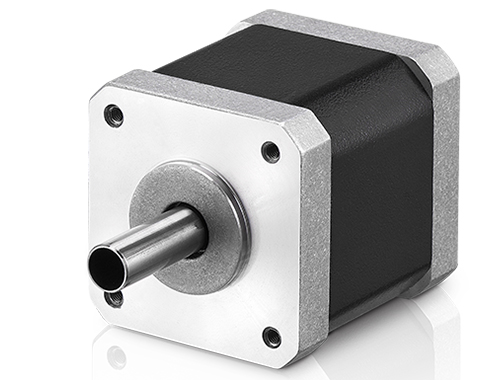

空心轴

滚花


滚齿


通孔


空心轴

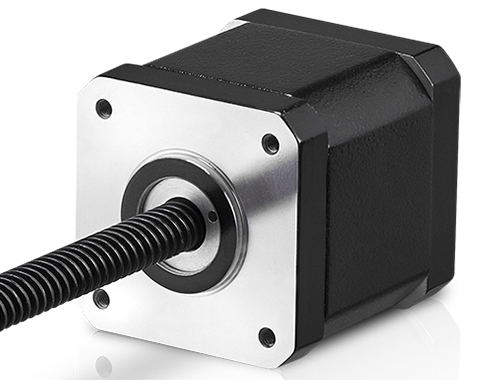

螺纹轴

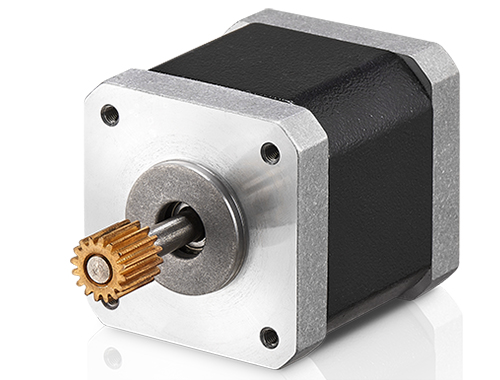

齿轮



同步带轮



螺纹轴


齿轮


同步带轮




技术参数


项目

技术参数

步距角

1.8゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

28N (距法兰面20mm)

轴向最大负载

10N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等

  • SEB2M25 闭环步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    12VDC~50VDC
    → 输出电流:
    0.1A~2.2A
    → 驱动器电机尺寸:
    28mm~42mm
    → NEMA:
    11~17
    → 编码器类型:
    1000r/p
  • SEB2M25-R RS485总线闭环步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    12VDC~50VDC
    → 输出电流:
    0.1A~2.2A
    → 驱动器电机尺寸:
    28mm~42mm
    → NEMA:
    11~17
    → 编码器类型:
    1000r/p
