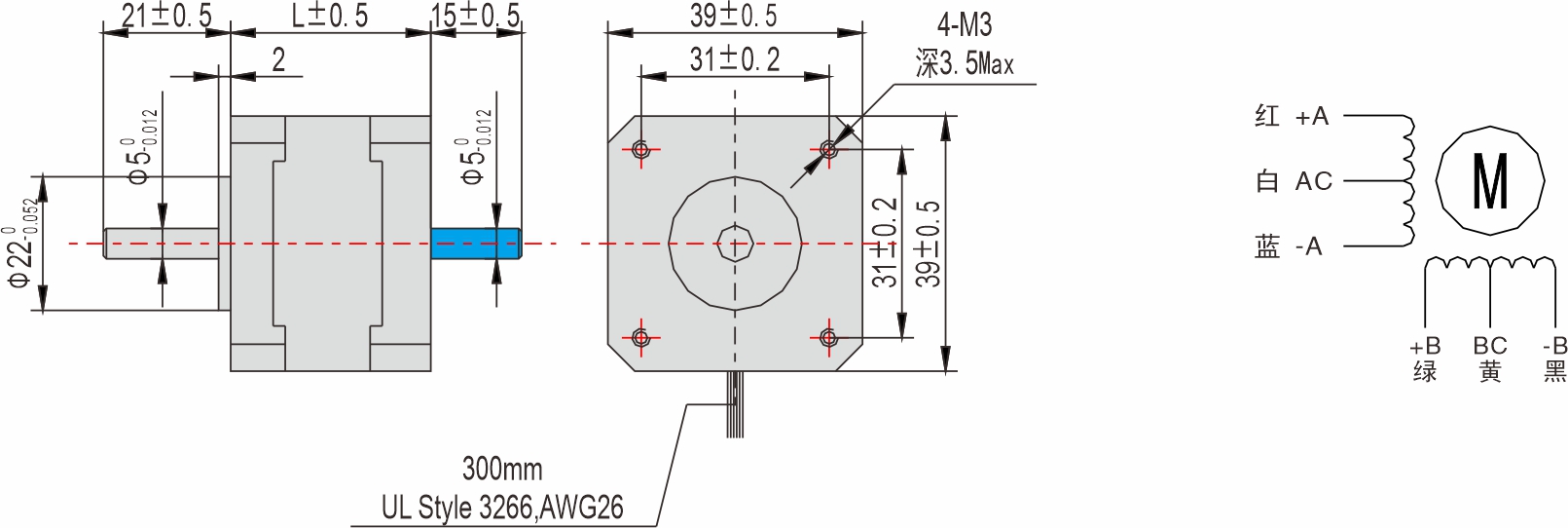

| 外形图(单极线圈) |
※ 此外形图为双转轴产品，单转轴产品则无 部分的转轴；
※ 我们可以根据您的需求制定步进电机的电气参数，也可以增配偏心齿轮减速箱或行星减速箱、断电刹车、编码器等；
※ 步进电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证步进电机输出轴与负载的同心度。

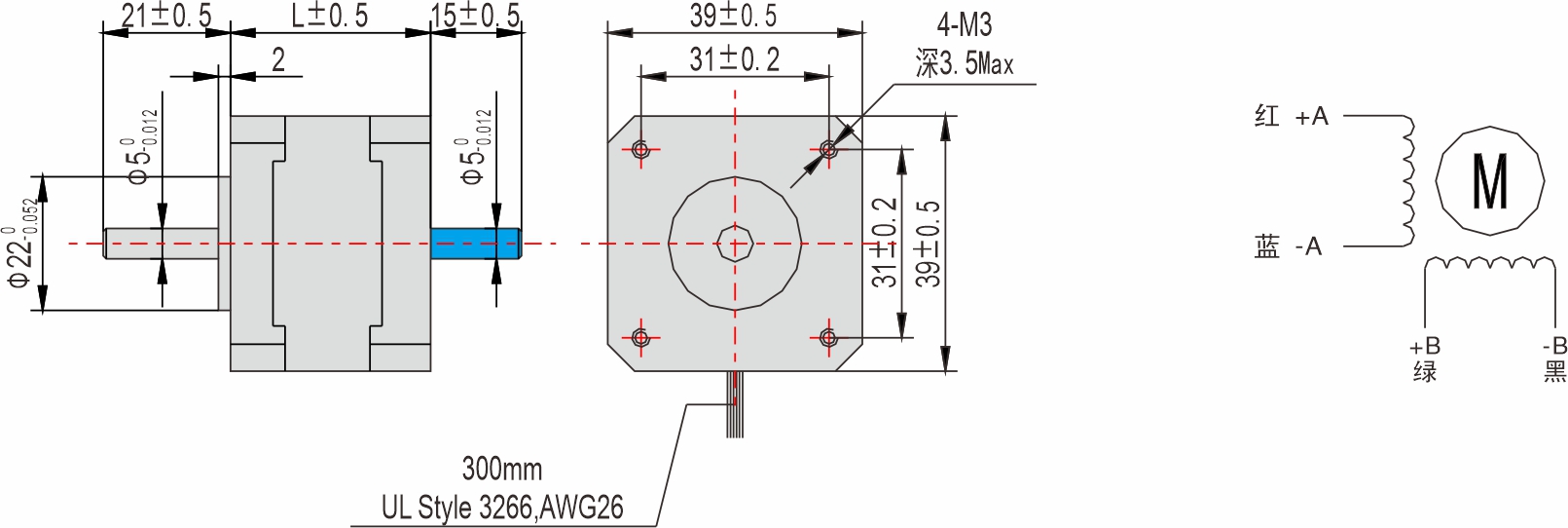

| 外形图(双极线圈) |
※ 此外形图为双转轴产品，单转轴产品则无 部分的转轴；
※ 我们可以根据您的需求制定步进电机的电气参数，也可以增配偏心齿轮减速箱或行星减速箱、断电刹车、编码器等；
※ 步进电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证步进电机输出轴与负载的同心度。
| 39mm 系列 |
型号 | 外形尺寸 | 重量(kg) | |||
L(mm) | |||||
YSD232-XXX | 20 | 0.12 | |||
YSD233-XXX | 34 | 0.21 | |||
YSD234-XXX | 40 | 0.25 | |||
YSD235-XXX | 48 | 0.3 |
| 技术参数(单极线圈) |
步进电机 型号 | 驱动器 型号 | 电流 /相 | 电阻 /相 | 电感 /相 | 静力矩 | 引出线 | 转子惯量 | 重量 | 机身长度 | |
单轴 | 双轴 |
| A | Ω | mH | kg-cm |
| g-cm2 | Kg | L(mm) |
YSD232-NA6 | YSD232-NB6 | 0.42 | 18 | 12 | 0.6 | 6 | 11 | 0.12 | 20 | |
YSD233-NA6 | YSD233-NB6 | 1.2 | 2.2 | 3 | 1.4 | 6 | 25 | 0.21 | 34 | |
YSD234-NA6 | YSD234-NB6 | 1.2 | 3.2 | 4.4 | 1.8 | 6 | 30 | 0.25 | 40 | |
YSD235-NA6 | YSD235-NB6 | 1.2 | 2.5 | 3.8 | 2.4 | 6 | 38 | 0.3 | 48 | |
※ 其他特殊规格请与英士达机电或代理商洽谈。
| 技术参数(双极线圈) |
步进电机 型号 | 驱动器 型号 | 电流 /相 | 电阻 /相 | 电感 /相 | 静力矩 | 引出线 | 转子惯量 | 重量 | 机身长度 | |
单轴 | 双轴 |
| A | Ω | mH | kg-cm |
| g-cm2 | Kg | L(mm) |
YSD232-NA4 | YSD232-NB4 | 0.42 | 14 | 12 | 0.8 | 4 | 11 | 0.12 | 20 | |
YSD233-NA4 | YSD233-NB4 | 1.2 | 3.2 | 4.5 | 1.8 | 4 | 25 | 0.21 | 34 | |
YSD234-NA4 | YSD234-NB4 | 1.2 | 3.8 | 7 | 2.4 | 4 | 30 | 0.25 | 40 | |
YSD235-NA4 | YSD235-NB4 | 1.2 | 3.4 | 7.4 | 3 | 4 | 38 | 0.3 | 48 | |
※ 其他特殊规格请与英士达机电或代理商洽谈。

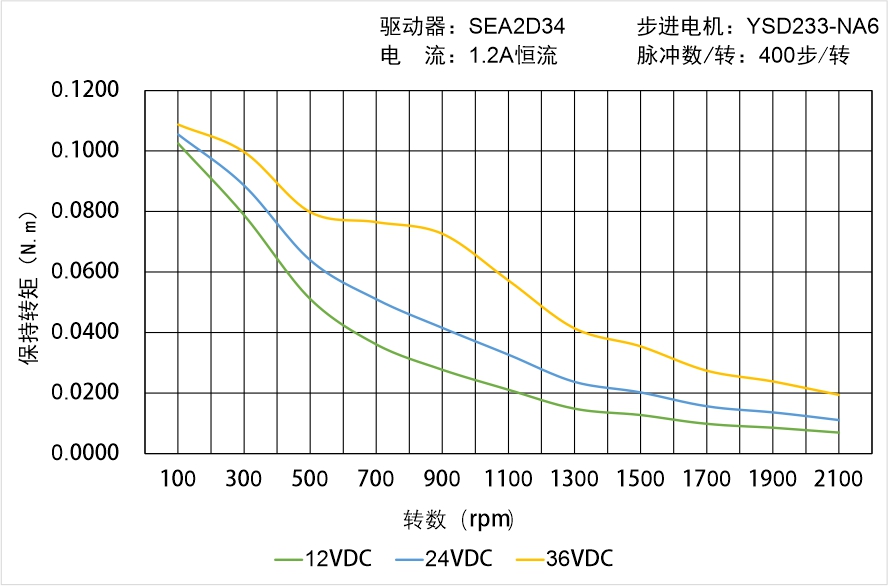

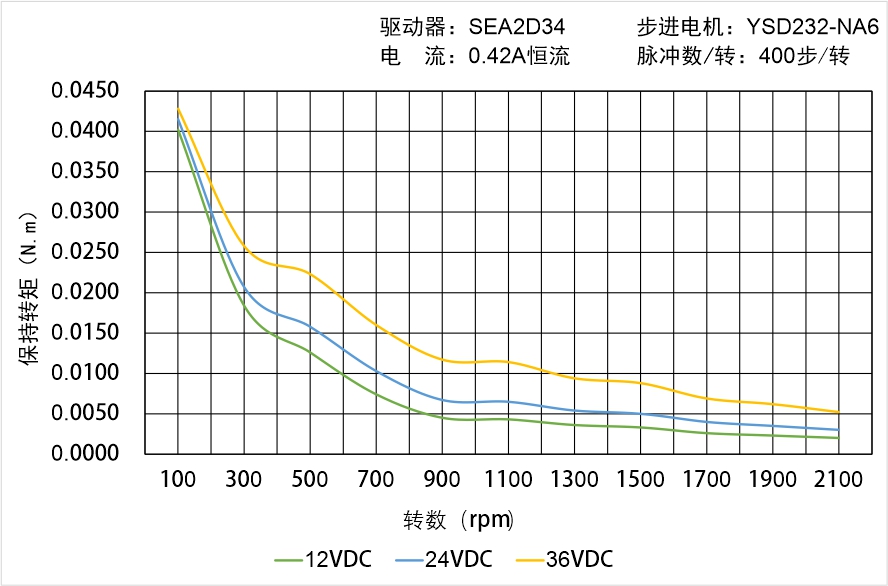

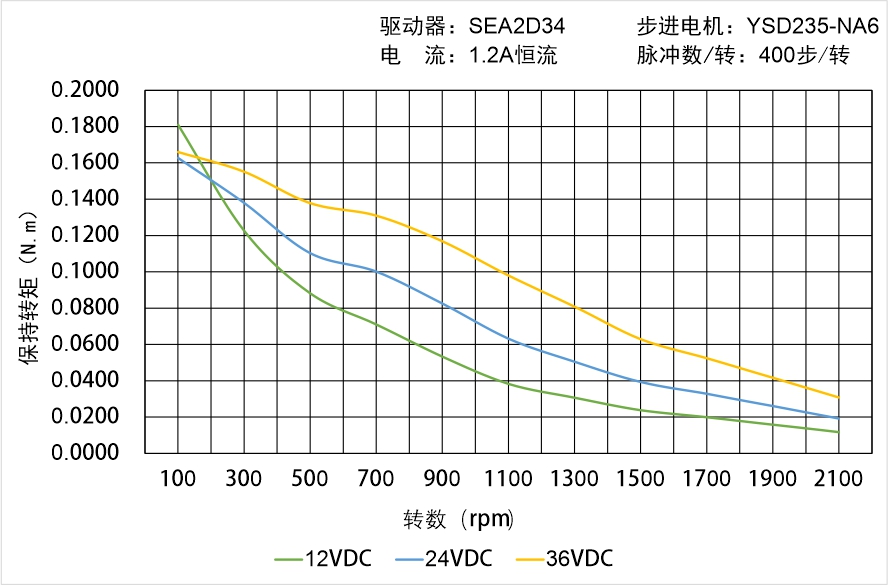

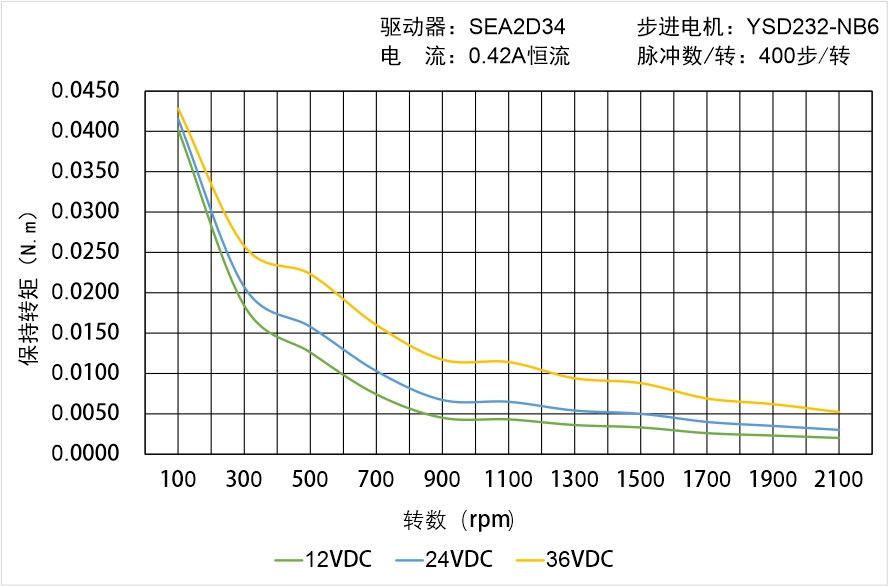

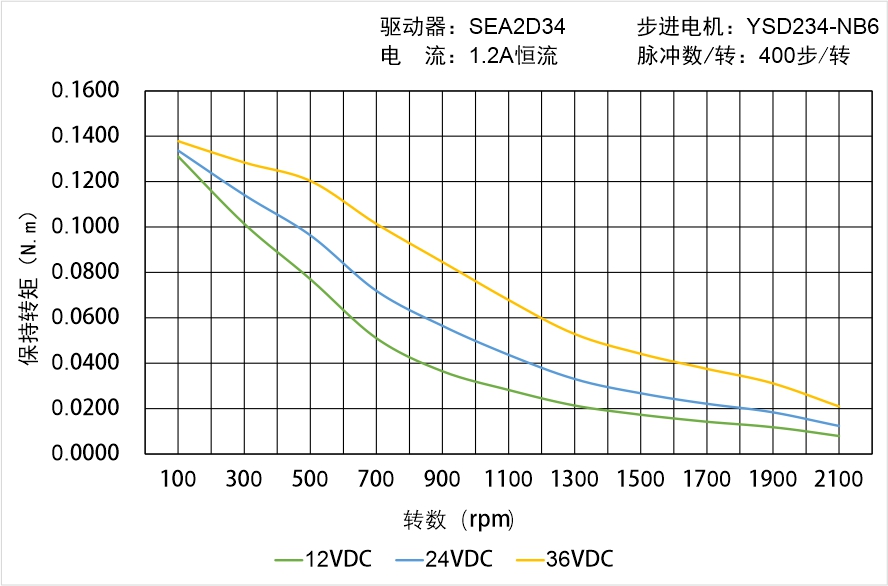

| 矩频曲线图(单极线圈) |
※ 矩频曲线图是基于本公司测量条件的数据，条件发生变化时，矩频曲线图可能会发生变化。
※ 因驱动器条件的不同，步进电机可能会出现明显发热的情形，请在步进电机外壳温度100℃以下时使用。
※ 请将驱动器的设定电流设置于步进电机额定电流以下。
|
| |
|
| |
|
| |
|
|

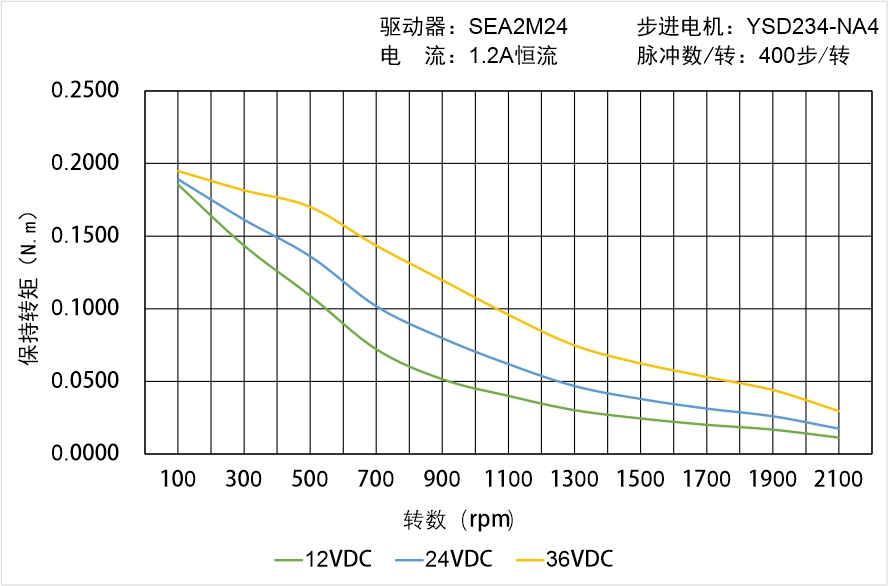

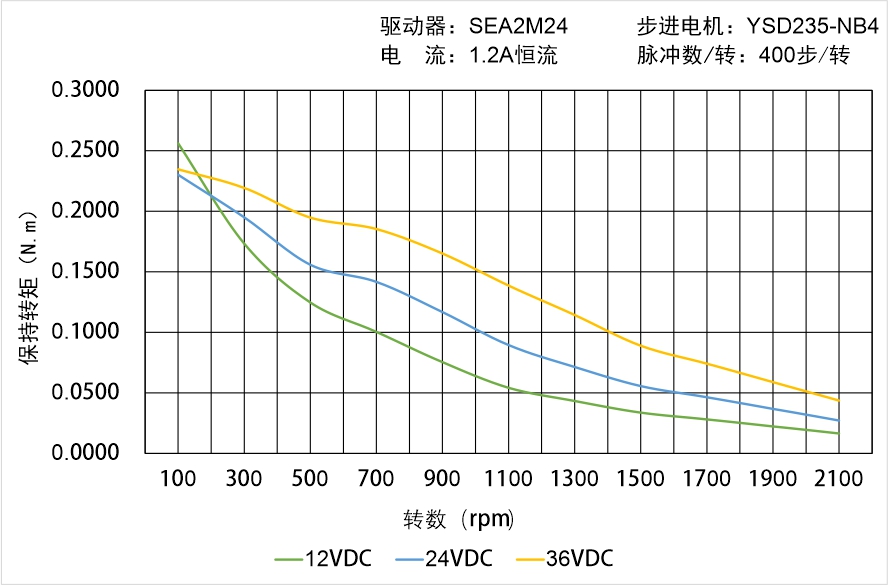

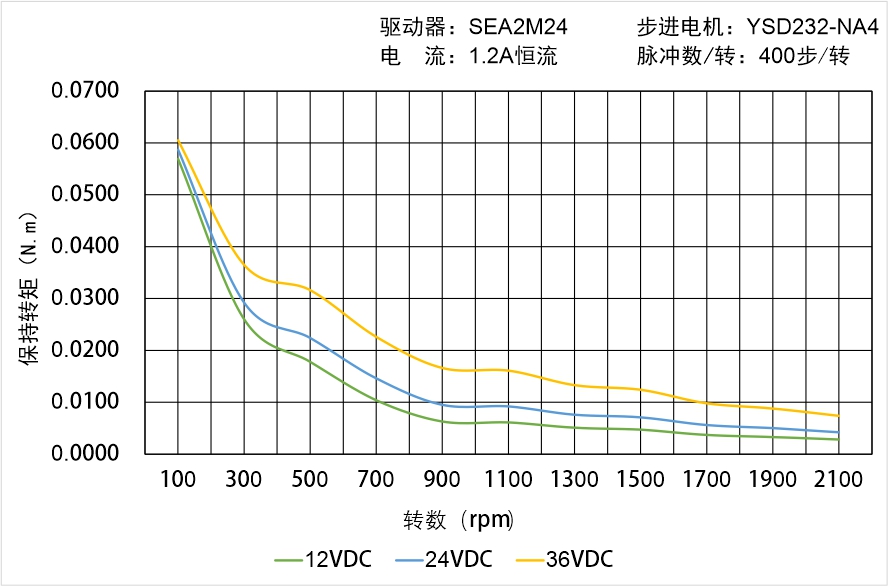

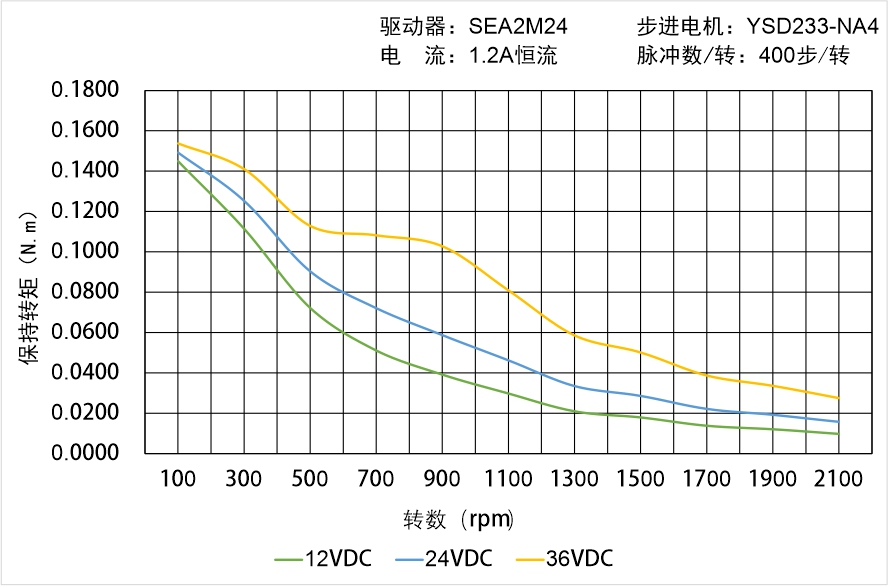

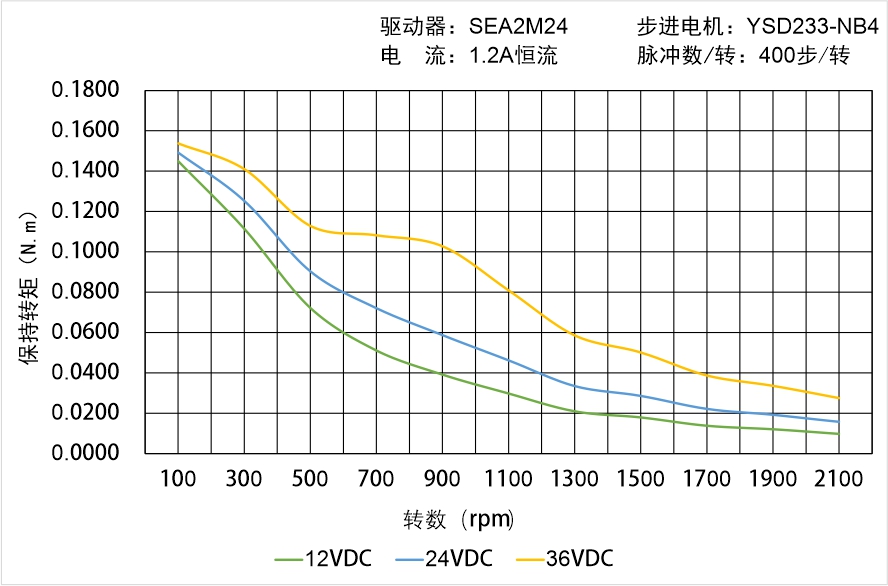

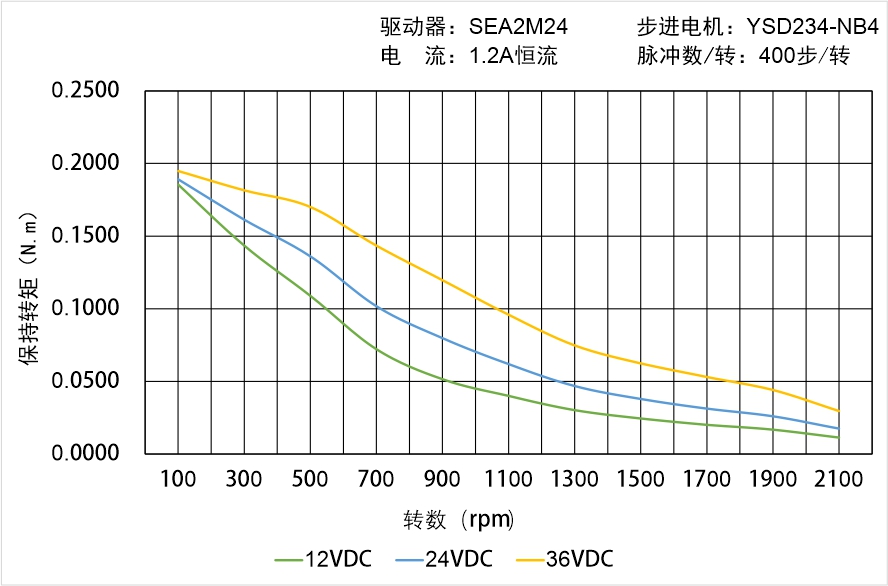

| 矩频曲线图(双极线圈) |
※ 矩频曲线图是基于本公司测量条件的数据，条件发生变化时，矩频曲线图可能会发生变化。
※ 因驱动器条件的不同，步进电机可能会出现明显发热的情形，请在步进电机外壳温度100℃以下时使用。
※ 请将驱动器的设定电流设置于步进电机额定电流以下。
|
| |
|
| |
|
| |
|
|
| 选购配件 |
电机动力线：
型号 | 长度L（m） | 导体（m㎡） |
SEB-PC050-01E | 1 | 0.5 |
SEB-PC050-02E | 2 | |
SEB-PC050-03E | 3 | |
SEB-PC050-04E | 4 | |
SEB-PC050-05E | 5 | |
SEB-PC050-07E | 7 | |
…… | …… | |
SEB-PC050-10E | 10 |
※ 用于步进电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。
步进电机与驱动器间的配线距离，请控制在10m以下。
电机刹车线：
型号 | 长度L（m） | 导体（m㎡） |
SEB-BC050-01E | 1 | 0.5 |
SEB-BC050-02E | 2 | |
SEB-BC050-03E | 3 | |
SEB-BC050-04E | 4 | |
SEB-BC050-05E | 5 | |
SEB-BC050-07E | 7 | |
…… | …… | |
SEB-BC050-10E | 10 |
※ 用于步进电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。
步进电机与驱动器间的配线距离，请控制在10m以下。
| 电缆线注意事项 |
|
| |
插拔连接器时，请务必握住连接器进行操作。 如果拉住电缆线进行操作，可能会导致接触不良。 | 请勿弯曲连接器部分的电缆线，如果连接部或端子施加应力，可能会导致接触不良或断线。 请固定红色两处连接器部分，以防止连接器部晃动，导致端子损坏或接触不良。 | |
|
| |
插入连接器时： 请握住连接器本体，笔直插入。 如果倾斜插入，可能导致端子损坏或接触不良。 拔出连接器时： 请先解除连接器的卡扣，然后笔直拔出。 如果握住电缆线拔出，可能导致连接器损坏。 | 请使用适当的长度进行配线，以免电缆线移动时也不会被拉扯。此外，请确保弯曲半径R在电缆线直径6被以上。 |
| 定制出轴方式 |
|
|
|
| |||
圆轴 | 单扁丝 | 双扁丝 | 键槽 | |||
|
|
|
| |||
滚花 | 滚齿 |
