YSD214-NA4-S
YSD214-NA4-S
□28mm 系列 带刹车步进电机

●  法兰尺寸(□):28mm

●  步距角:1.8゜

●  电流 /相:0.67A

●  静力距:0.3~1kg-cm

●  引出线:4、6线

●  机身长度:58mm~81mm

图纸下载:
  • 产品详情
  • 相关产品

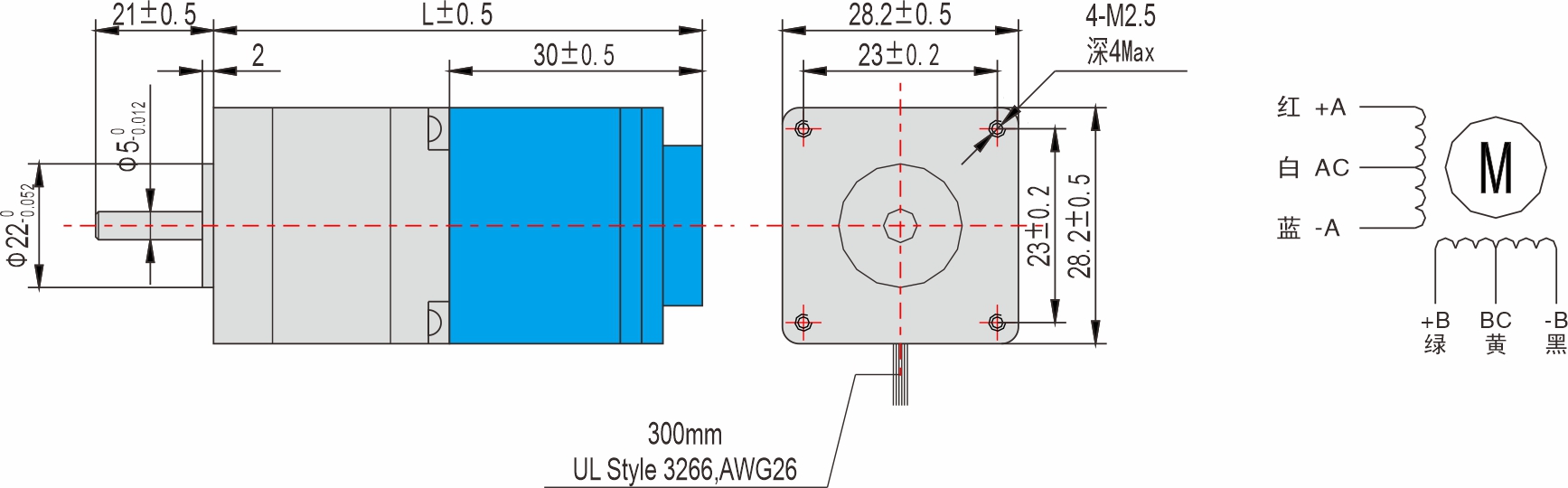

外形图(单极线圈)


※ 此外形图为单转轴产品,            部分为断电刹车;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配偏心齿轮减速箱或行星减速箱、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

外形图(双极线圈)


※ 此外形图为单转轴产品,            部分为断电刹车;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配偏心齿轮减速箱或行星减速箱、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

20mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD212-XXX

58

0.1

YSD213-XXX

64

0.11

YSD214-XXX

71

0.15

YSD215-XXX

81

0.2


技术参数(单极线圈)


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

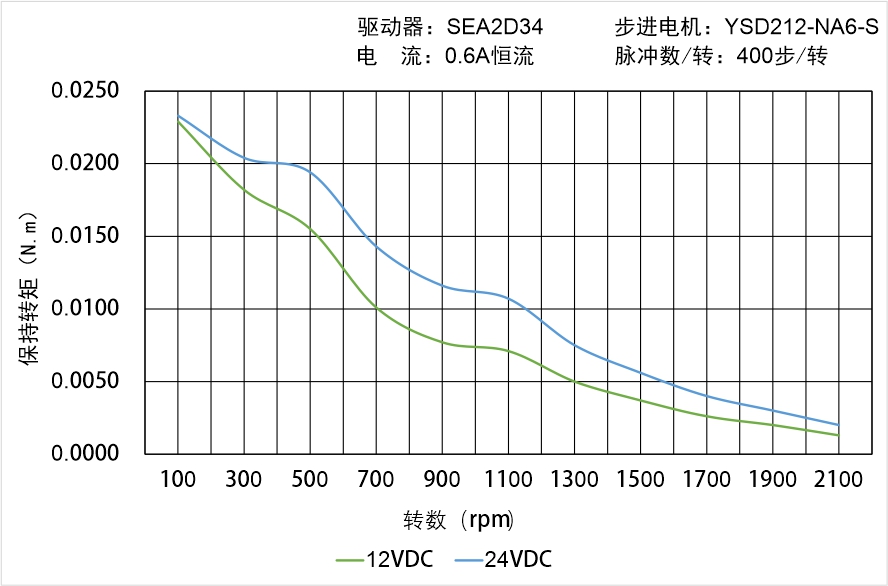

YSD212-NA6-S

SEA2D34
SEA2D44

0.67

4.2

1.77

0.3

6

6

0.1

58

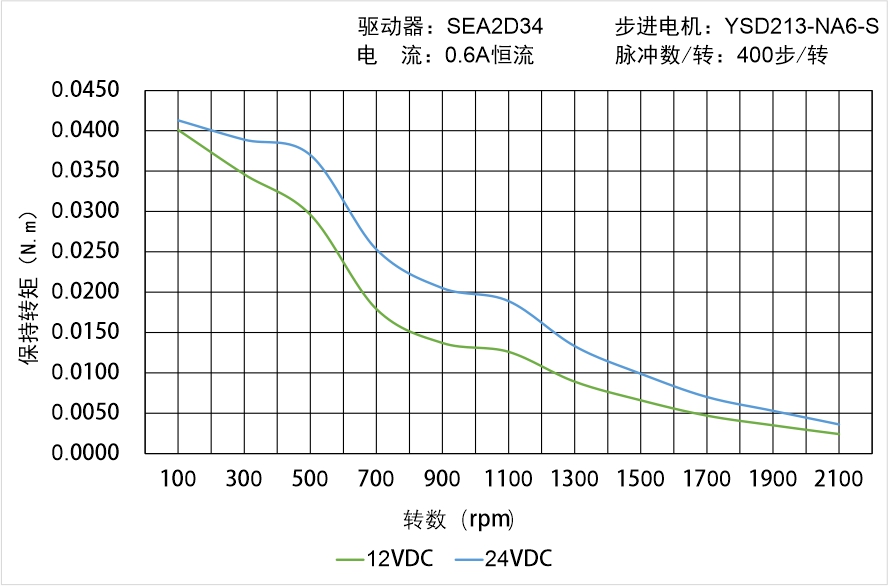

YSD213-NA6-S

0.67

5.8

2.5

0.45

6

9

0.11

64

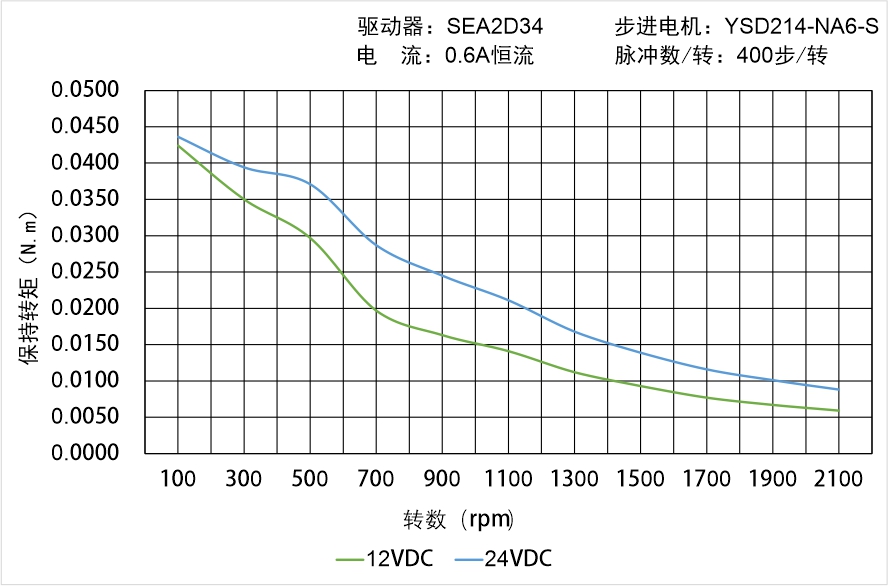

YSD214-NA6-S

0.67

7.5

3.6

0.6

6

12

0.15

71

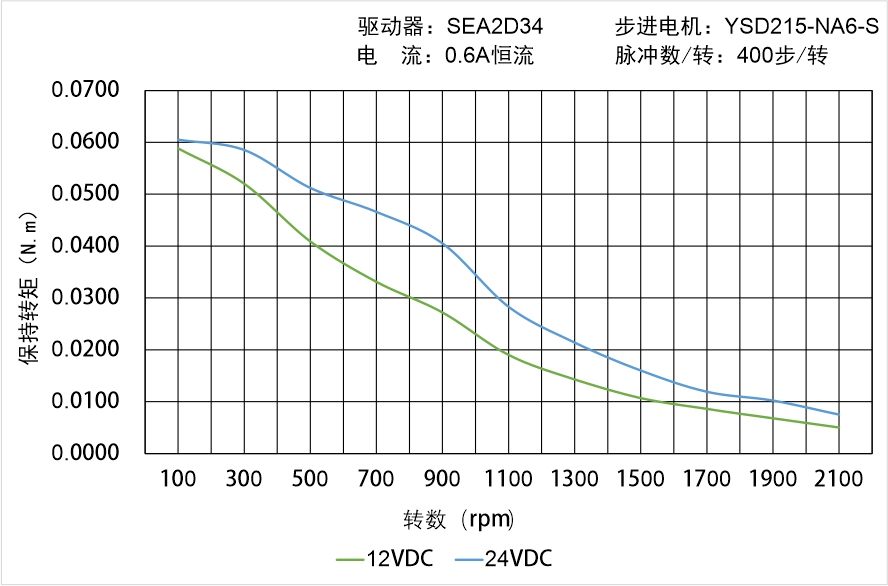

YSD215-NA6-S

0.67

8.2

4

0.8

6

18

0.2

81


技术参数(双极线圈)


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

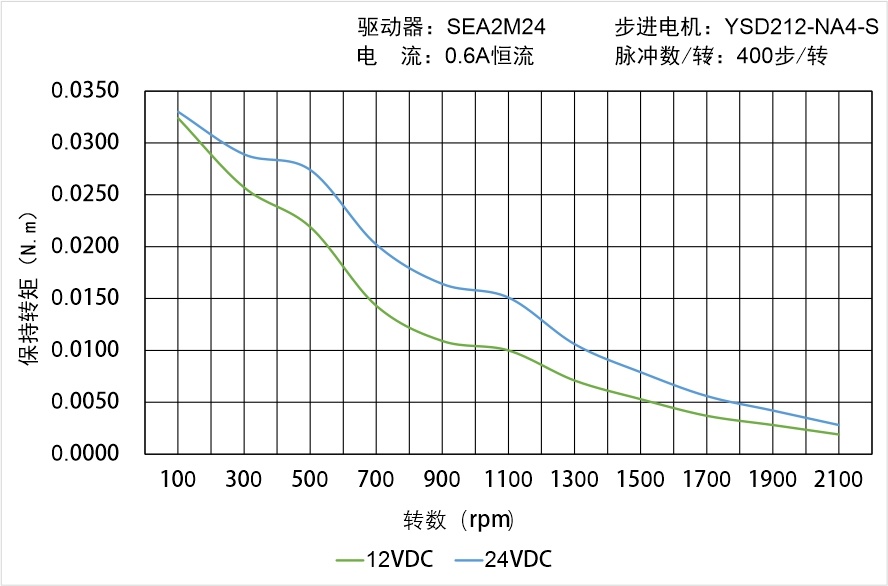

YSD212-NA4-S

SEA2M24
SEA2M34

0.67

4.7

4.7

0.45

4

6

0.1

58

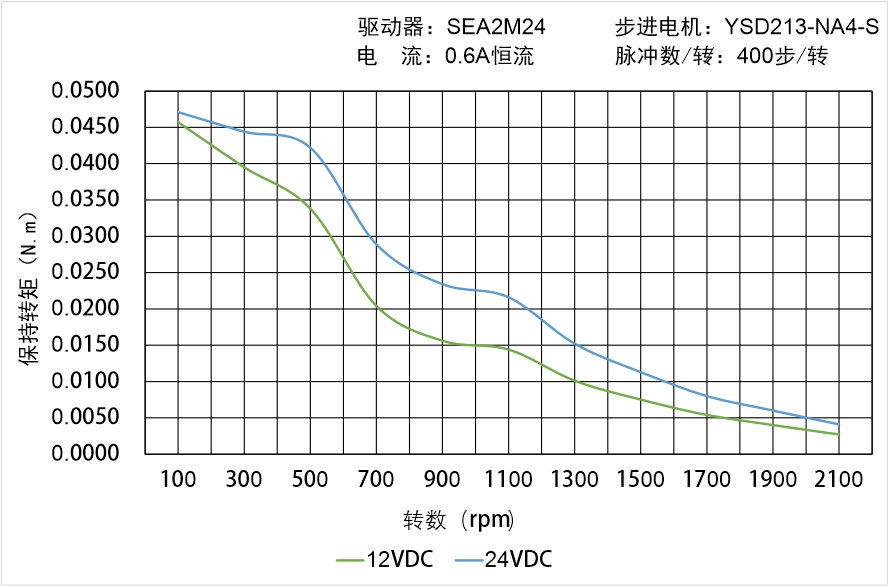

YSD213-NA4-S

0.67

6.2

6.2

0.6

4

8

0.11

64

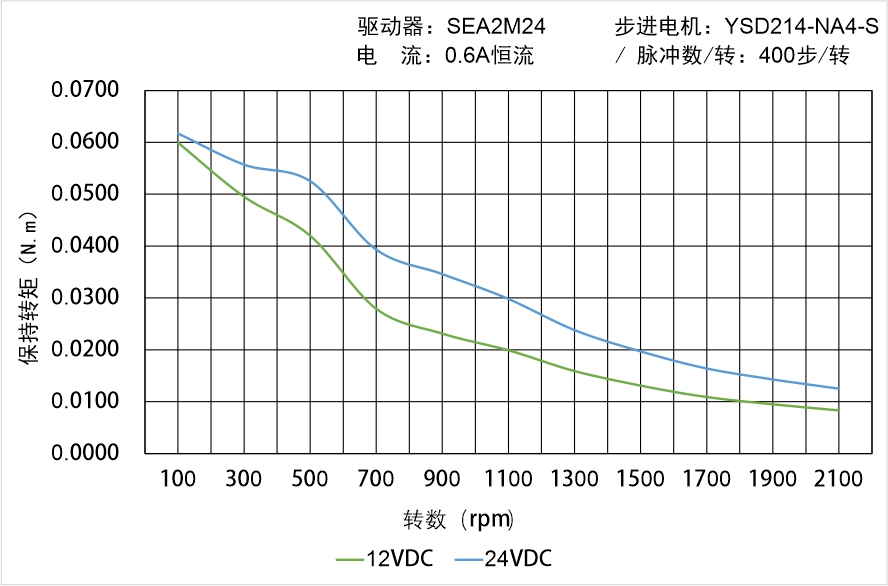

YSD214-NA4-S

0.67

7

6

0.8

4

12

0.15

71

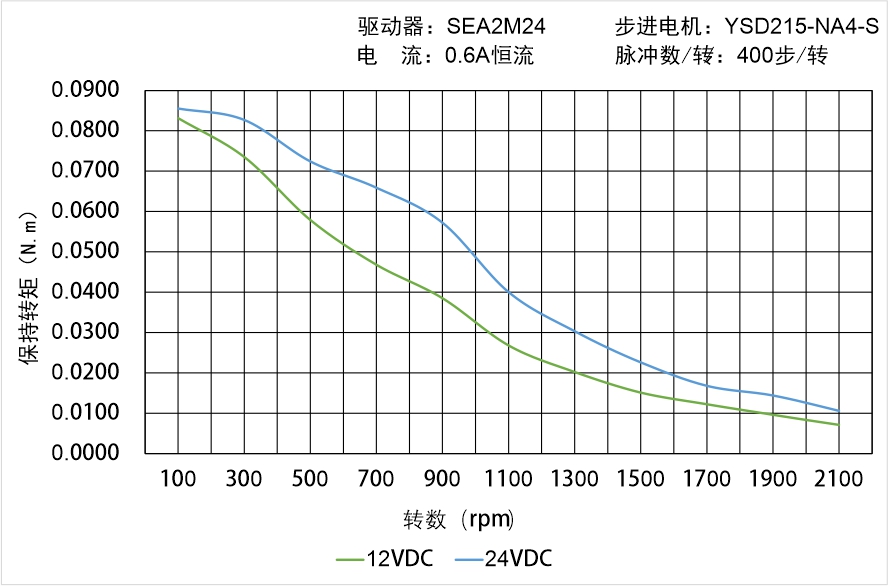

YSD215-NA4-S

0.67

9

7

1

4

18

0.2

81


技术参数


项目

技术参数

步距角

1.8゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

28N (距法兰面20mm)

轴向最大负载

10N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等

  • SEA2M24 步进驱动器
    • 说明
    • 技术数据
    → 供电电压
    12VDC~40VDC
    → 输出电流:
    1.1A~2.2A
    → 驱动器电机尺寸:
    28mm~42mm
    → NEMA:
    11~17
    → Stepper motor outlet:
    4、8线
  • SEA2M34 步进驱动器
    • 说明
    • 技术数据
    → 供电电压
    12VDC~40VDC
    → 输出电流:
    1.1A~3.2A
    → 驱动器电机尺寸:
    28mm~56mm
    → NEMA:
    11~23
    → Stepper motor outlet:
    4、8线
  • SEA2D34 步进驱动器
    • 说明
    • 技术数据
    → 供电电压
    12VDC~40VDC
    → 输出电流:
    0.1A~3A
    → 驱动器电机尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步进电机出线:
    6、8线
  • SEA2D44 步进驱动器
    • 说明
    • 技术数据
    → 供电电压
    12VDC~40VDC
    → 输出电流:
    0.1A~4A
    → 驱动器电机尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步进电机出线:
    6、8线
