YSD21110-KA4-S
YSD21110-KA4-S
□110mm 系列 带刹车步进电机

●  法兰尺寸(□):110mm

●  步距角:1.8゜

●  电流 /相:5.5A~8A

●  静力距:112~280kg-cm

●  引出线:4线

●  机身长度:133mm~235mm

图纸下载:
  • 产品详情
  • 相关产品

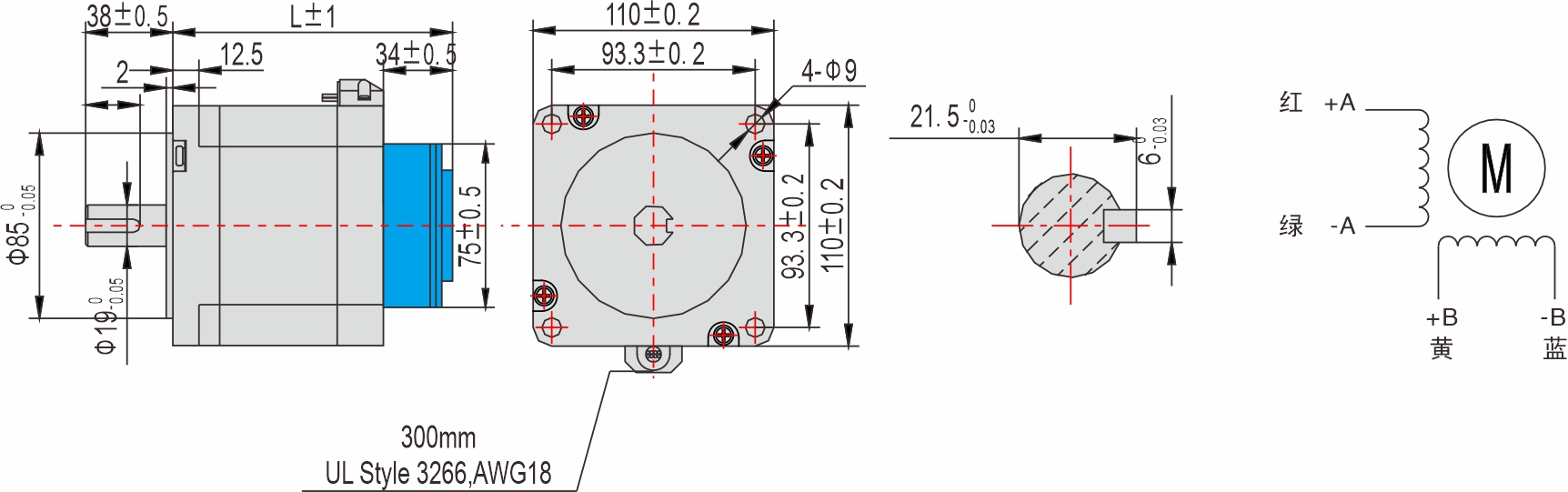

外形图


※ 此外形图为单转轴产品,            部分为断电刹车;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配偏心齿轮减速箱或行星减速箱、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

110mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD21110-XXX

133

5

YSD21111-XXX

149

6

YSD21115-XXX

184

8.4

YSD21120-XXX

235

11.7


技术参数


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD21110-KA4-S

SEA2D810
SEA2D820

5.5

0.9

12

112

4

5500

5

133

YSD21111-KA4-S

6

0.44

4.9

120

4

7200

6

149

YSD21115-KA4-S

6.5

0.8

15

210

4

10900

8.4

184

YSD21120-KA4-S

8

0.67

12

280

4

16200

11.7

235

※ 其他特殊规格请与英士达机电或代理商洽谈。


定制出轴方式









圆轴


单扁丝


双扁丝


键槽








滚花


滚齿


通孔


空心轴








螺纹轴


齿轮


同步带轮




定制接口方式







□42mm 系列

马达端接口:Moles 89401-1160

引线端接口:Moles 87369-1100


□42mm 系列

马达端接口:JST S6B-PH-K

引线端接口:JST PHR-6


□56mm 系列

马达端接口:JST S6B-FH

引线端接口:JST PHR-6






□56mm  □60mm 系列

马达端接口:JST S11B-XH-A-1

引线端接口:JST XHP-11


□56mm 系列

马达端接口:JST S6B-XH-A-1

引线端接口:JST XHP-6


□60mm 系列

马达端接口:JST S7B-XH-A-1

引线端接口:JST XHP-7


技术参数


项目

技术参数

步距角

1.8゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

220N (距法兰面20mm)

轴向最大负载

60N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等

  • SEA2M810M 步进驱动器
    • 说明
    • 技术数据
    → 供电电压:
    60VAC~110VAC
    → 输出电流:
    2.2A~8.2A
    → 驱动器电机尺寸:
    85mm
    → NEMA:
    34
    → 步进电机引出线:
    4、8线

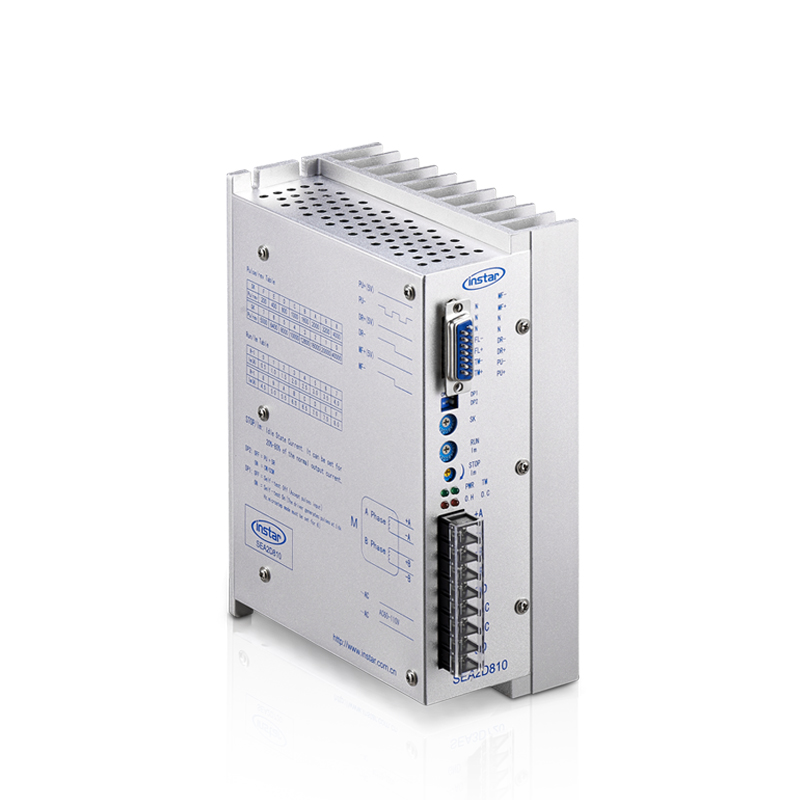

  • SEA2D810 步进驱动器
