□42mm 系列 中空轴步进电机

●  法兰尺寸(□):42mm

●  步距角:1.8゜

●  电流 /相:0.95A~2A

●  静力距:1.6~7kg-cm

●  引出线:4、6线

●  机身长度:33mm~59mm

图纸下载:
  • 产品详情
  • 相关产品

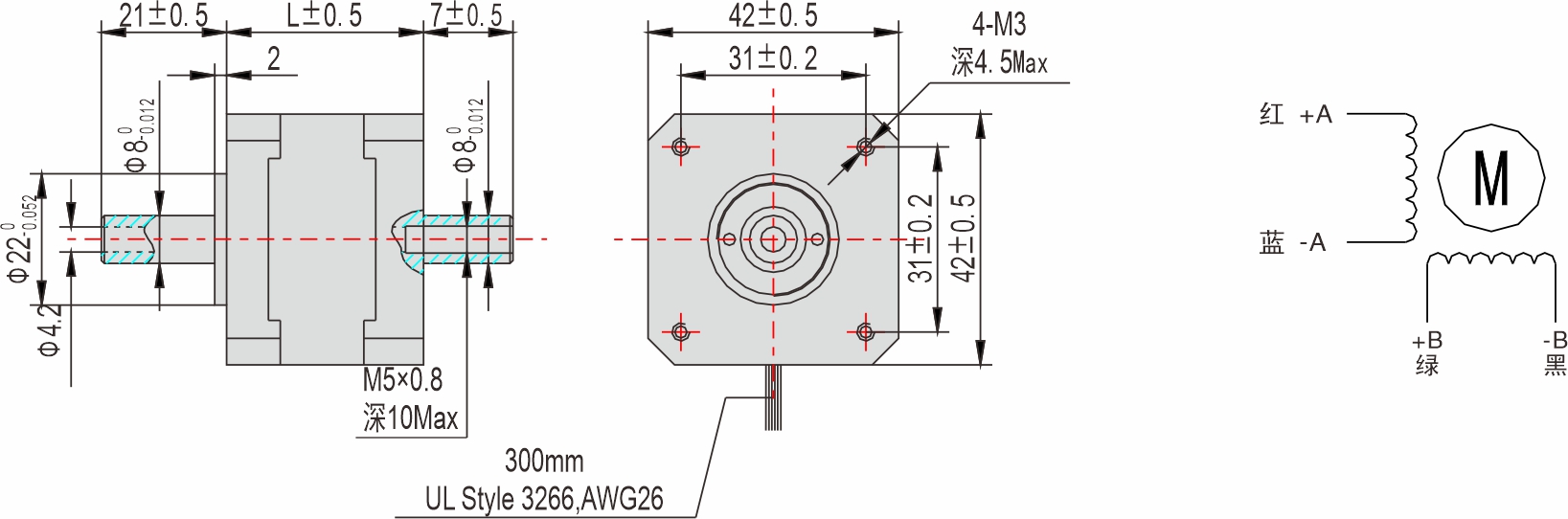

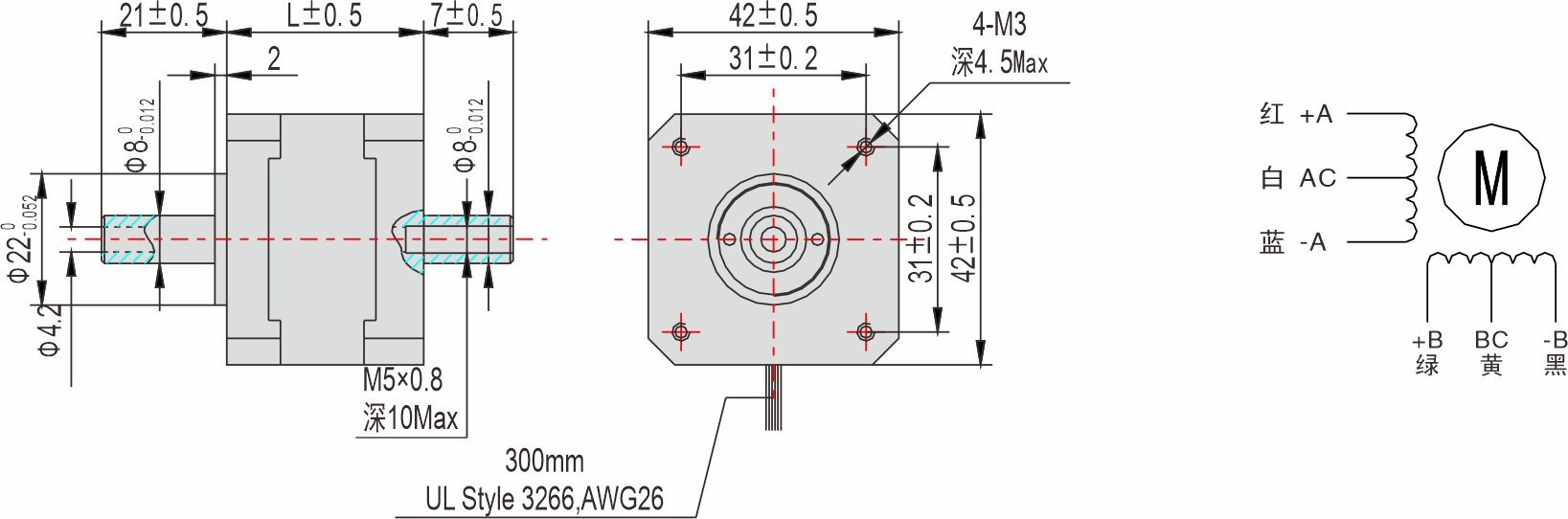

外形图(单极线圈)


英士达机电 42mm中空轴步进电机

※ 我们可以根据您的需求制定步进电机的电气参数;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

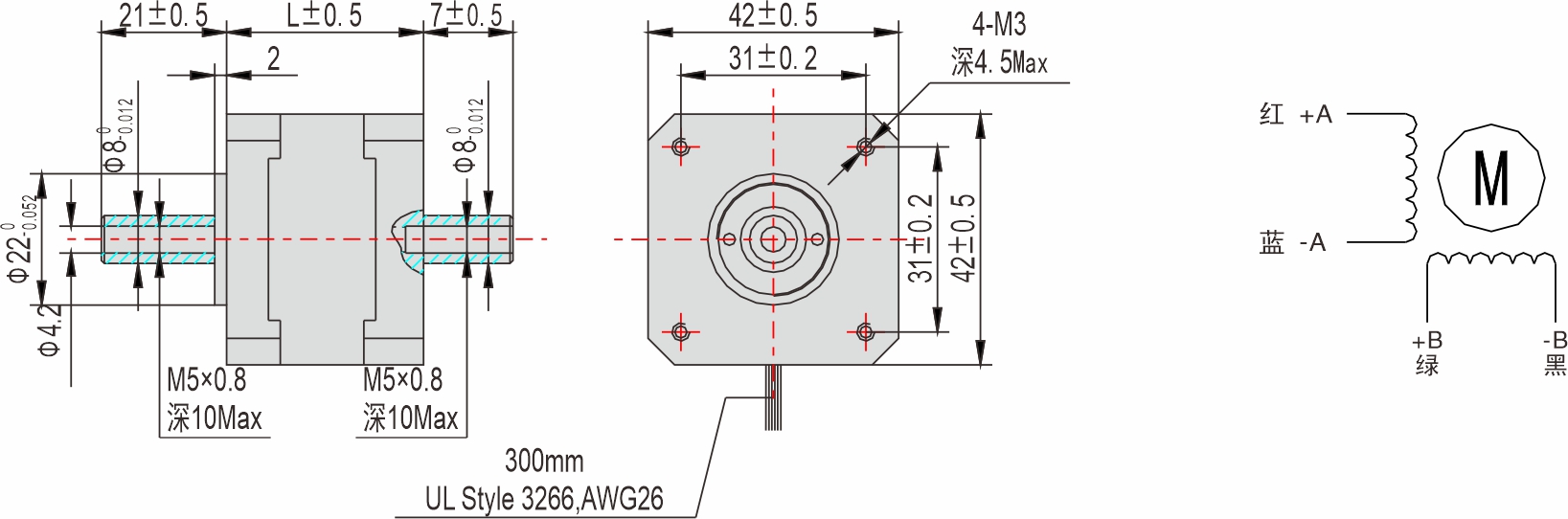

外形图(双极线圈)


英士达机电 42mm中空轴步进电机

※ 我们可以根据您的需求制定步进电机的电气参数;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

42mm 系列


型号

外形尺寸

重量(kg)

L(mm)

YSD243-XXX

33

0.22

YSD244-XXX

39

0.28

YSD245-XXX

47

0.35

YSD246-XXX

59

0.5


技术参数(单极线圈)


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD243-HB6

SEA2D34
SEA2D44

0.95

4.2

2.5

1.6

6

35

0.22

33

YSD244-HB6

1.2

3.3

3.2

2.6

6

54

0.28

39

YSD245-HB6

1.2

3.3

2.8

3.17

6

68

0.35

47

YSD246-HB6

1.2

6

7

6.5

6

102

0.5

59

※ 其他特殊规格请与英士达机电或代理商洽谈。


技术参数(双极线圈)


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD243-HB4

SEA2M24
SEA2M34

1.5

1.2

1.8

2.6

4

34

0.22

33

YSD244-HB4

1.5

1.5

2.8

3.6

4

54

0.28

39

YSD245-HB4

2

1.1

1.6

4.5

4

68

0.35

47

YSD246-HB4

2

1.4

2.5

7

4

80

0.5

59

※ 其他特殊规格请与英士达机电或代理商洽谈。


矩频曲线图(单极线圈)


※ 矩频曲线图是基于本公司测量条件的数据,条件发生变化时,矩频曲线图可能会发生变化。

※ 因驱动器条件的不同,步进电机可能会出现明显发热的情形,请在步进电机外壳温度100℃以下时使用。

※ 请将驱动器的设定电流设置于步进电机额定电流以下。

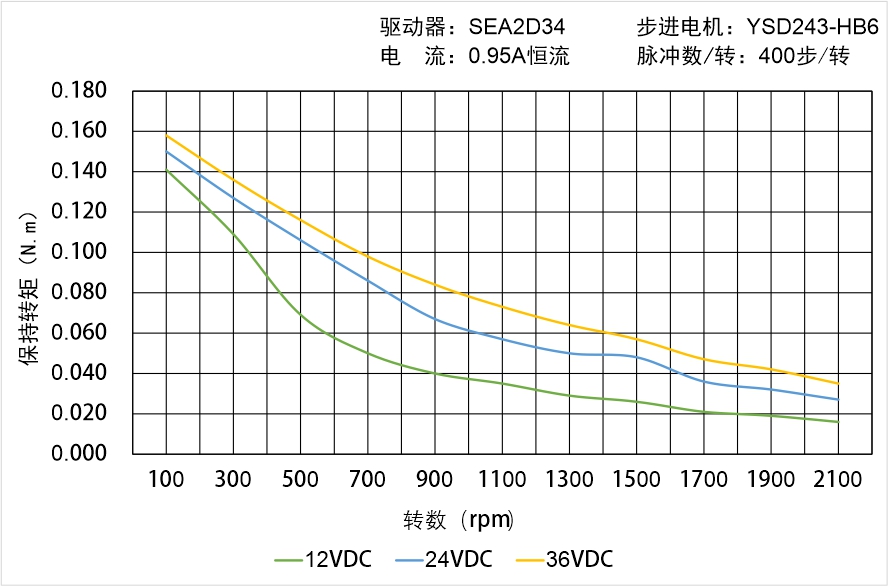

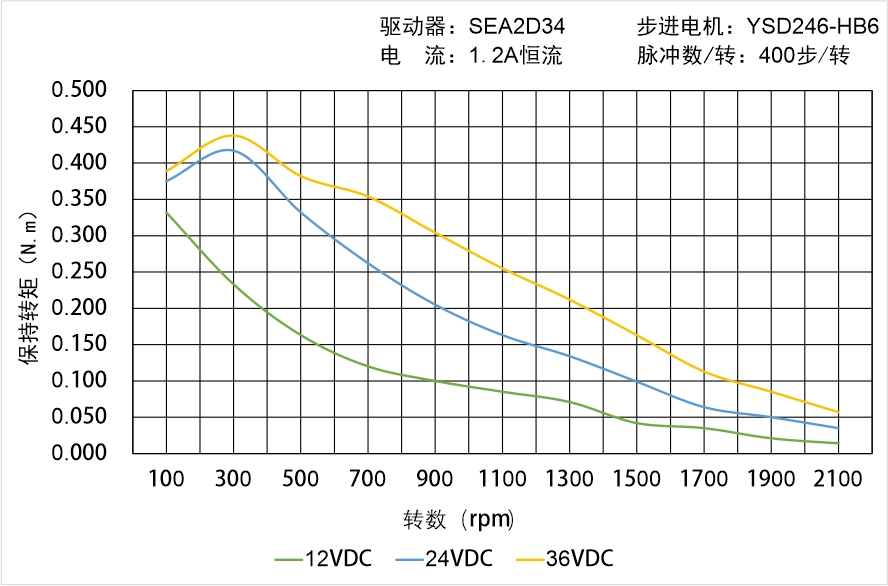

英士达机电 YSD243-HB6矩频曲线图

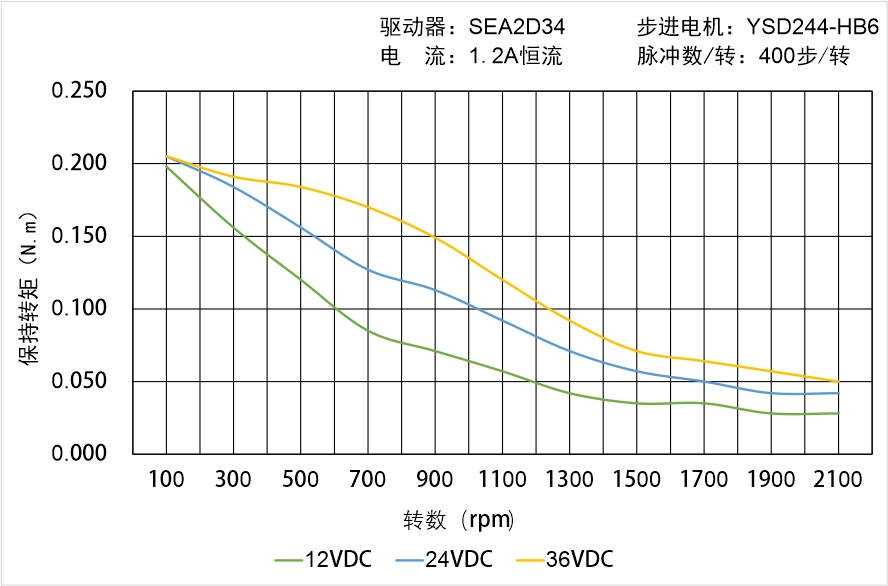

英士达机电 YSD244-HB6矩频曲线图

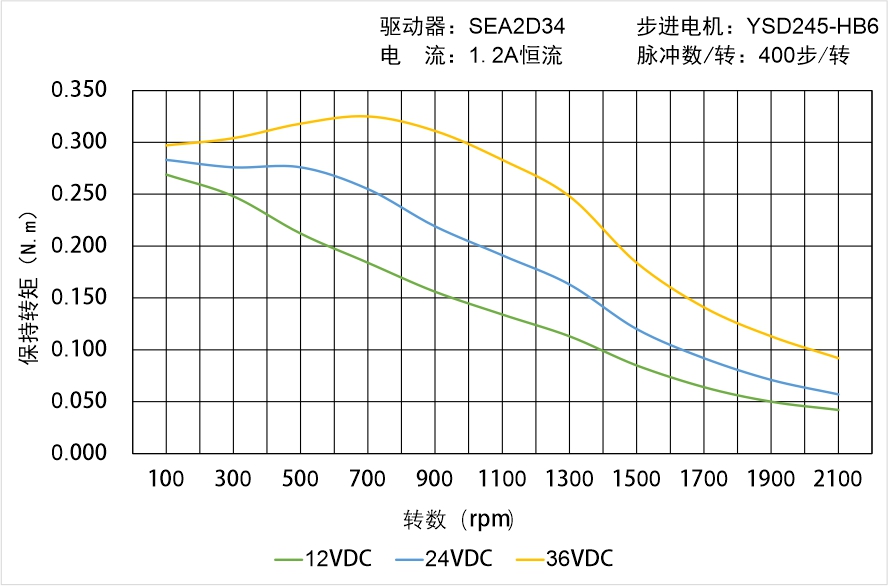

英士达机电 YSD245-HB6矩频曲线图



英士达机电 YSD246-HB6矩频曲线图


矩频曲线图(双极线圈)


※ 矩频曲线图是基于本公司测量条件的数据,条件发生变化时,矩频曲线图可能会发生变化。

※ 因驱动器条件的不同,步进电机可能会出现明显发热的情形,请在步进电机外壳温度100℃以下时使用。

※ 请将驱动器的设定电流设置于步进电机额定电流以下。

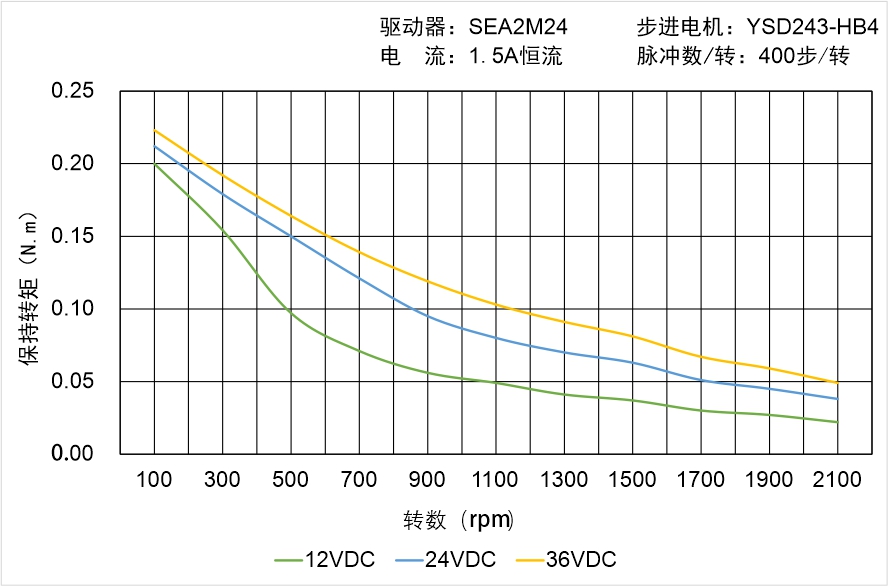

英士达机电 YSD243-HB4矩频曲线图

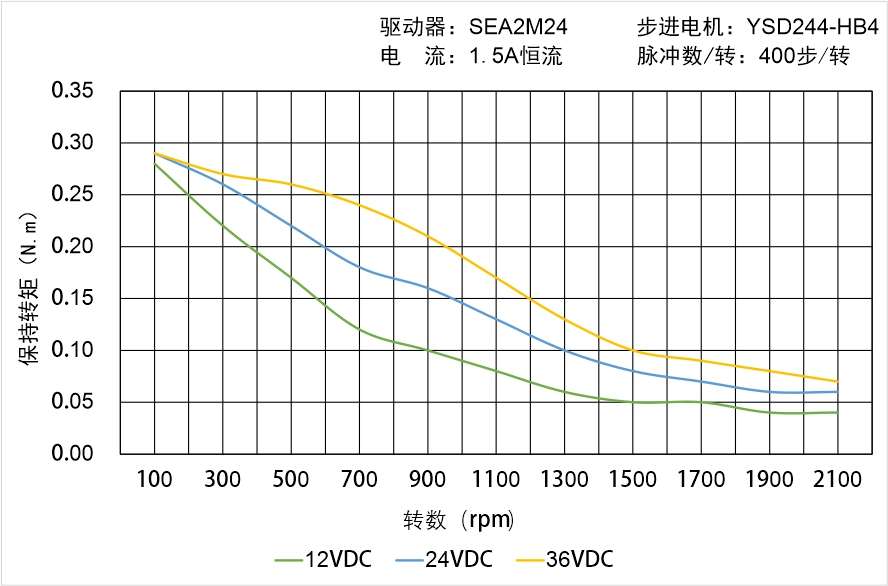

英士达机电 YSD244-HB4矩频曲线图

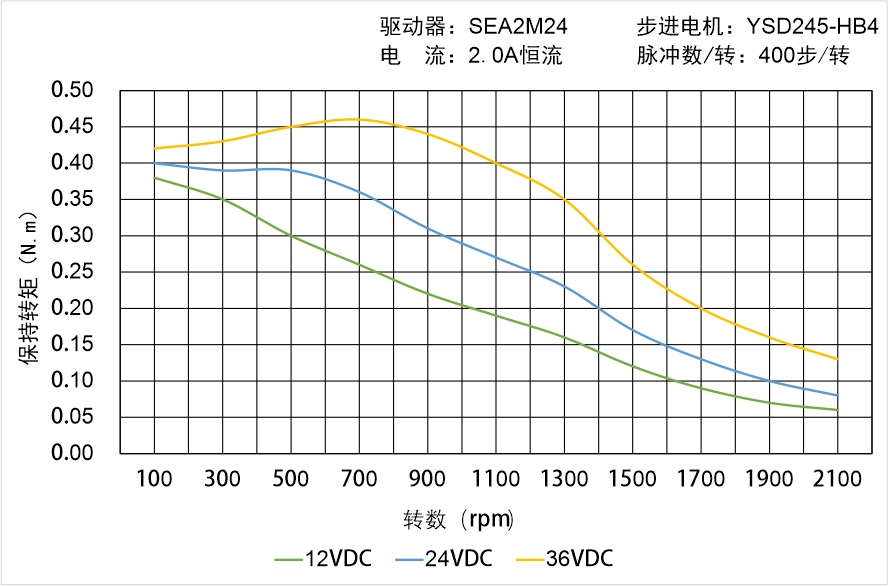

英士达机电 YSD245-HB4矩频曲线图

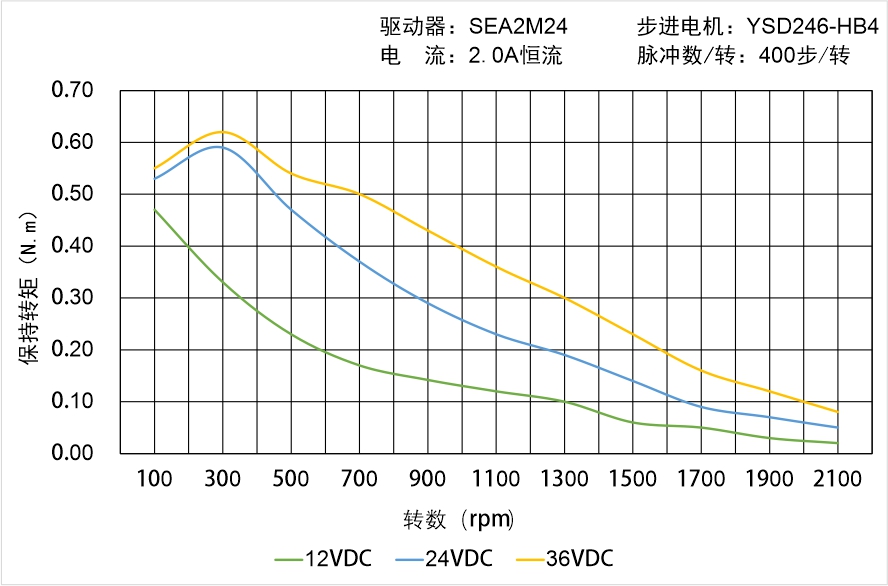

英士达机电 YSD246-HB4矩频曲线图


选购配件


电机动力线:

型号

长度L(m)

导体(m㎡)

SEB-PC050-01E

1

0.5

SEB-PC050-02E

2

SEB-PC050-03E

3

SEB-PC050-04E

4

SEB-PC050-05E

5

SEB-PC050-07E

7

……

……

SEB-PC050-10E

10

※ 用于步进电机与驱动器之间连接时使用的已压连接器的1000万次超高柔拖链电缆线。

    步进电机与驱动器间的配线距离,请控制在10m以下。


电缆线注意事项


电缆线注意事项


电缆线注意事项—1


电缆线注意事项—2

插拔连接器时,请务必握住连接器进行操作。

如果拉住电缆线进行操作,可能会导致接触不良。


请勿弯曲连接器部分的电缆线,如果连接部或端子施加应力,可能会导致接触不良或断线。

请固定红色两处连接器部分,以防止连接器部晃动,导致端子损坏或接触不良。

电缆线注意事项—3


电缆线注意事项—4

插入连接器时:

请握住连接器本体,笔直插入。

如果倾斜插入,可能导致端子损坏或接触不良。


拔出连接器时:

请先解除连接器的卡扣,然后笔直拔出。

如果握住电缆线拔出,可能导致连接器损坏。


请使用适当的长度进行配线,以免电缆线移动时也不会被拉扯。此外,请确保弯曲半径R在电缆线直径6被以上。


定制接口方式



英士达机电 42mm系列步进电机 定制接口方式



英士达机电 42mm系列步进电机 定制接口方式



英士达机电 56mm系列步进电机 定制接口方式

□42mm 系列

马达端接口:Moles 89401-1160

引线端接口:Moles 87369-1100


□42mm 系列

马达端接口:JST S6B-PH-K

引线端接口:JST PHR-6


□56mm 系列

马达端接口:JST S6B-FH

引线端接口:JST PHR-6


英士达机电 56mm系列步进电机 定制接口方式



英士达机电 56mm系列步进电机 定制接口方式



英士达机电 60mm系列步进电机 定制接口方式

□56mm  □60mm 系列

马达端接口:JST S11B-XH-A-1

引线端接口:JST XHP-11


□56mm 系列

马达端接口:JST S6B-XH-A-1

引线端接口:JST XHP-6


□60mm 系列

马达端接口:JST S7B-XH-A-1

引线端接口:JST XHP-7


技术参数


项目

技术参数

步距角

1.8゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

28N (距法兰面20mm)

轴向最大负载

10N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等
