YSD258-DA4-GB5
YSD258-DA4-GB5
□56mm 系列 齿轮箱步进电机

●  法兰尺寸(□):56mm

●  步距角:1.8゜

●  电流 /相:2~4.2A

●  减速比:3~20

●  引出线:4、6线

●  机身长度:41mm~76mm

图纸下载:
  • 产品详情
  • 相关产品

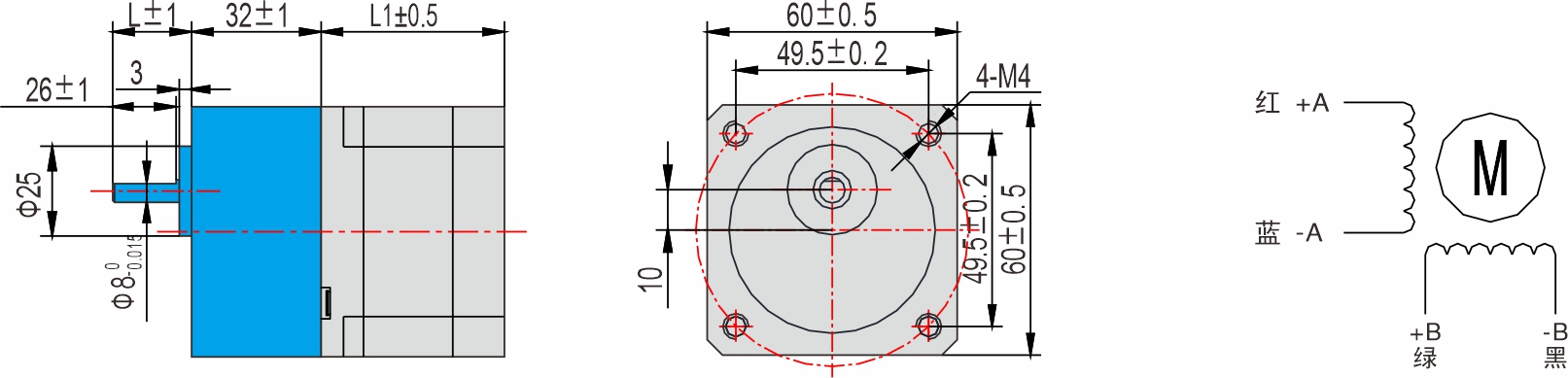

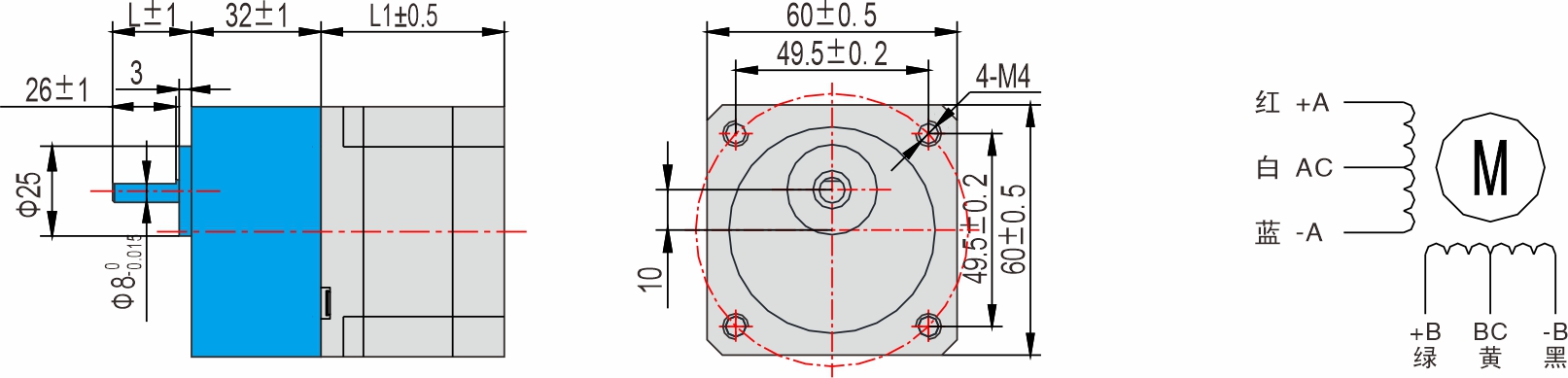

外形图(单极线圈)


56mm齿轮箱步进电机

※ 此外形图为偏心齿轮箱步进电机,            部分为偏心齿轮箱;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配断电刹车、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

外形图(双极线圈)


56mm齿轮箱步进电机

※ 此外形图为偏心齿轮箱步进电机,            部分为偏心齿轮箱;

※ 我们可以根据您的需求制定步进电机的电气参数,也可以增配断电刹车、编码器等;

※ 步进电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证步进电机输出轴与负载的同心度。

56mm 系列


型号

外形尺寸

重量(kg)

(含减速机)

L(mm)

YSD254-XXX

41

0.85

YSD255-XXX

51

1.05

YSD256-XXX

56

1.1

YSD258-XXX

76

1.4


齿轮箱技术参数


减速比

3

3.6

5

6

7.5

10

12.5

15

20

减速箱数级

1

2

L(mm)

32

42

倍隙(゜)

2

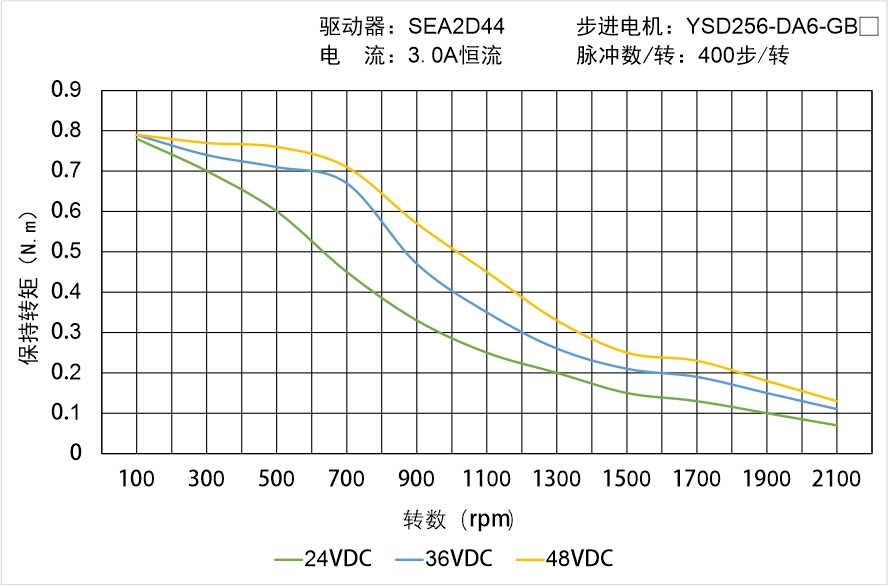

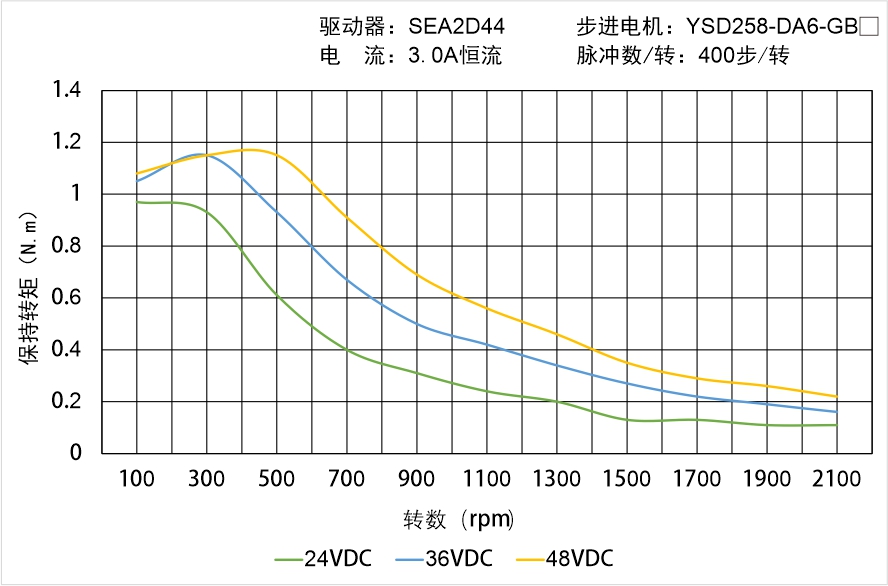

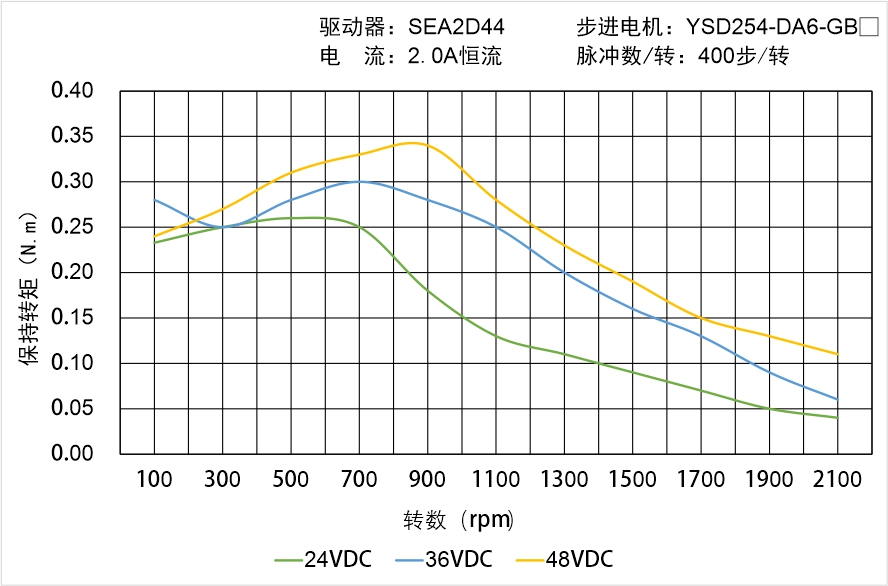

技术参数(单极线圈)


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

(含减速机)

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD254-DA6-GB□

SEA2D34
SEA2D44

2

1.4

1.4

3.9

6

120

0.85

41

YSD255-DA6-GB□

3

0.74

0.9

7.2

6

275

1.05

51

YSD256-DA6-GB□

3

0.75

1.1

9

6

300

1.1

56

YSD258-DA6-GB□

3

1

1.6

13.5

6

480

1.4

76

※ 步进电机型号中的□为减速比的数值。

※ 其他特殊规格请与英士达机电或代理商洽谈。

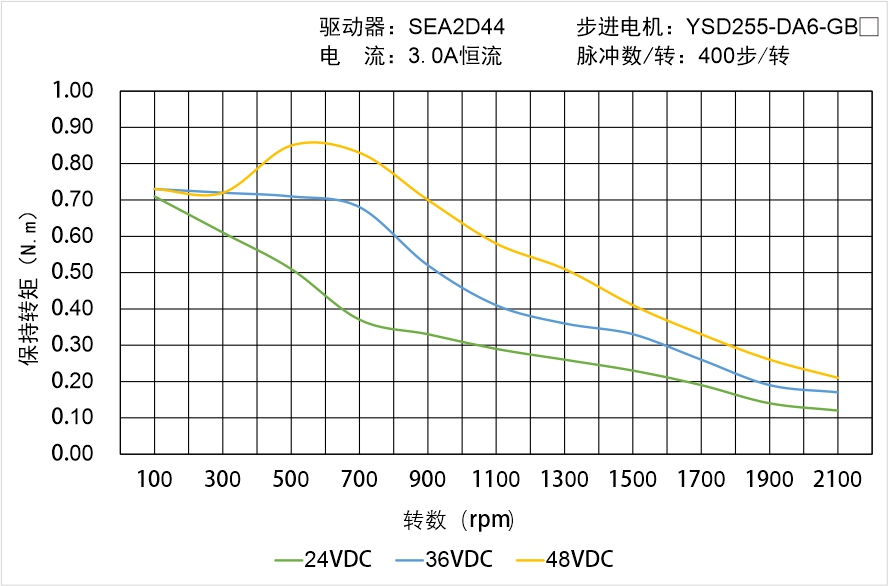

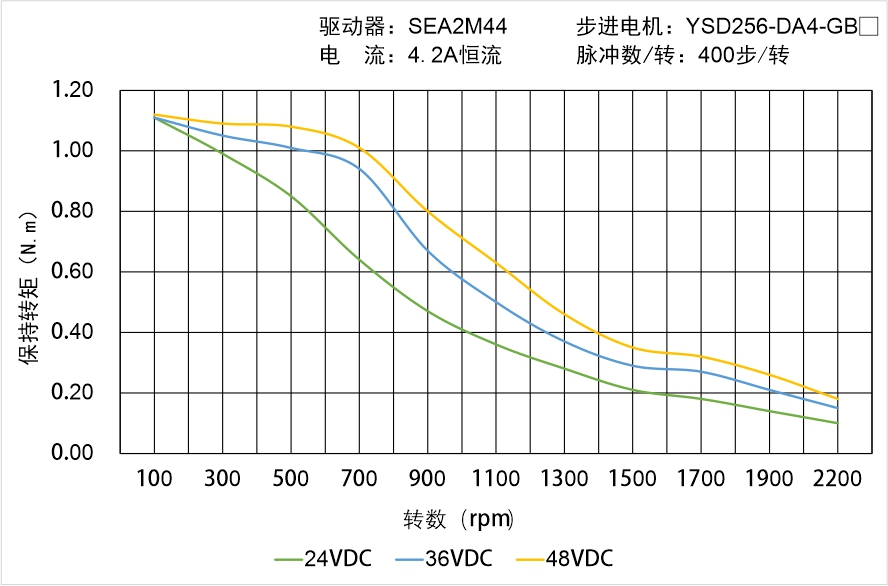

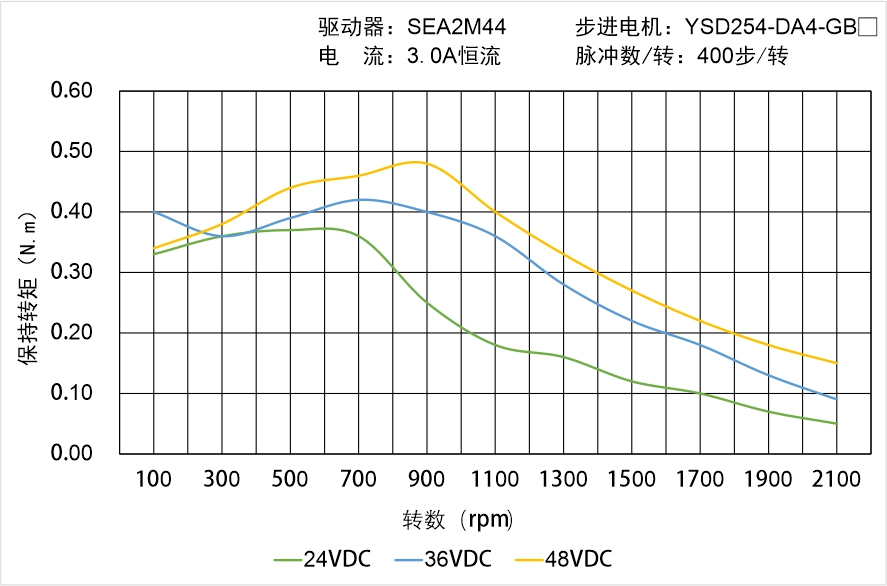

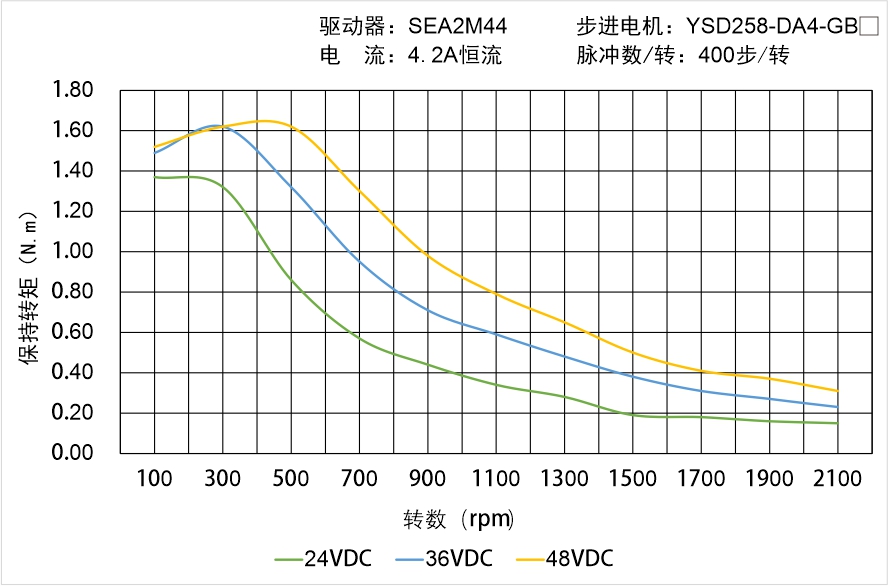

技术参数(双极线圈)


步进电机

型号

驱动器

型号

电流

/相

电阻

/相

电感

/相

静力矩

引出线

转子惯量

重量

(含减速机)

机身长度

单轴



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD254-DA4-GB□

SEA2M44
SEA2M46M

3

0.55

1.2

5.5

4

150

0.85

41

YSD255-DA4-GB□

3

0.7

2

9

4

190

1.05

51

YSD256-DA4-GB□

4.2

0.4

1.2

11

4

280

1.1

56

YSD258-DA4-GB□

4.2

0.6

1.8

18

4

440

1.4

76

※ 步进电机型号中的□为减速比的数值。

※ 其他特殊规格请与英士达机电或代理商洽谈。

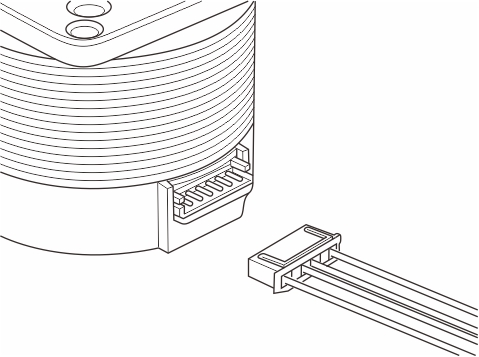

定制接口方式



42mm系列步进电机



42mm系列步进电机



56mm系列步进电机

□42mm 系列

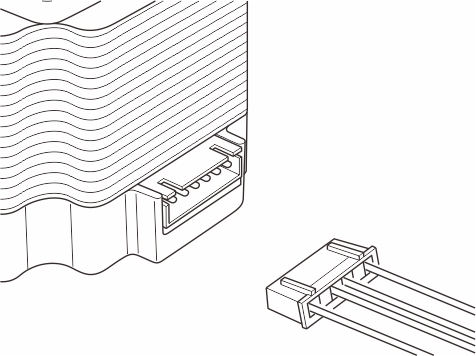

马达端接口:Moles 89401-1160

引线端接口:Moles 87369-1100


□42mm 系列

马达端接口:JST S6B-PH-K

引线端接口:JST PHR-6

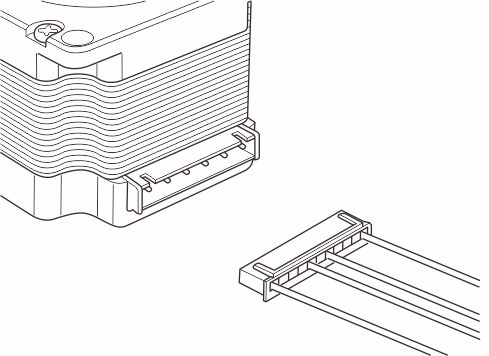

□56mm 系列

马达端接口:JST S6B-FH

引线端接口:JST PHR-6


56mm系列步进电机



56mm系列步进电机



60mm系列步进电机

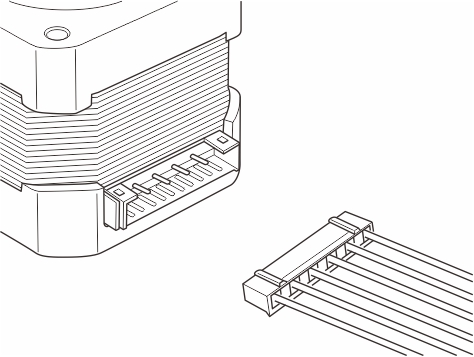

□56mm  □60mm 系列

马达端接口:JST S11B-XH-A-1

引线端接口:JST XHP-11


□56mm 系列

马达端接口:JST S6B-XH-A-1

引线端接口:JST XHP-6


□60mm 系列

马达端接口:JST S7B-XH-A-1

引线端接口:JST XHP-7


技术参数


项目

技术参数

步距角

1.8゜

步距角精度

±5%(整步,空载)

电阻精度

±10%

电感精度

±20%

温升

80℃ Max (额定电流,二相通电)

环境温度

-20℃~+50℃

绝缘电阻

100MΩ  Min500VDC

耐压

500V AC 一分钟

径向间隙

0.02Max (450g 负载)

轴向间隙

0.08Max (450g 负载)

径向最大负载

75N (距法兰面20mm)

轴向最大负载

15N


应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机、BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机、打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等
